电梯维护与保养基础——进出电梯轿顶安全操作基本规范

电梯维护与保养基础——进出电梯轿顶安全操作基本规范

知识目标

1)掌握轿厢的组成。

2)掌握电梯轿顶检修箱按钮、开关的功能。

3)掌握进出轿顶的安全操作步骤。

能力目标

1)能按正确步骤进入轿顶。

2)能够在电梯轿顶安全移动电梯。

3)能按正确步骤退出轿顶。

4)能够安全操作电梯，确保人身及设备安全。

任务描述

电梯层门有时出现门扇间隙过大、位置偏移等故障，或对轿顶进行维保时，需要维保人员进入轿顶对层门进行检查和调整，有时还需要通过检修按钮移动轿厢。为确保进出轿顶时的安全，维保人员应掌握安全进出轿顶的规范操作步骤。

任务分析

维保人员要安全进出轿顶，首先要对轿厢的结构、轿顶环境、层门结构有深人的了解；其次要掌握在电源未关闭的情况下进入轿顶的步骤以及通过操纵轿顶检修箱运行控制轿厢的步骤，以使维保人员安全进出轿顶并保证其在轿顶时的安全。本任务详细介绍了安全进出轿顶的基本规范，对安全进出轿顶的步骤做了详细分解。

相关知识

一、电梯轿厢的组成

轿厢是运载乘客或其他负载的容器部件，是电梯用以承载和运送人员、物资的箱形空间。其内部净高度至少应为2m。轿厢主要由轿厢架和轿厢体构成。轿厢内部如图1-16所示。

1.轿厢架的结构与组成

轿厢架是轿厢的承载结构，轿厢的负载(自重和载重)由它传递到钢丝绳。当安全钳动作或蹲底撞击缓冲器时，还要承受由此产生的反作用力，因此轿厢架要有足够的强度。

轿厢架由上梁、下梁和立梁组成。为了增强轿厢架的刚度并防止由于轿厢内载荷偏心造成轿厢倾斜，通常设置拉条。设置良好的拉条可分担轿厢底板近一半的载荷。轿厢架的主要作用是固定和悬吊轿厢，是轿厢的主要承载构件。上梁和下梁各用两根槽钢制成，也有用厚的钢板压制而成的。上、下梁根据槽钢是背靠背放置还是面对面放置有两种结构，因而立梁的槽钢放置形式也要随之变化，并且安全钳的安全嘴在结构上也有较大区别。

2.轿厢体的组成

轿厢体一般由轿底、轿壁、轿顶及轿门等组成。轿厢体是形成轿厢空间的封闭围壁，除必要的入口和通风孔外，不得有其他开口。轿厢体由不易燃和不产生有害气体和烟雾的材料组成。

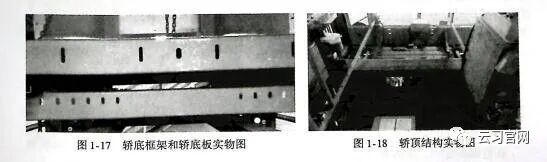

(1)轿底 轿底是直接承载部分，所以它必须有足够的强度和刚度。轿底由轿底板和框架组成，实物如图1-17所示。框架一般用6～10号槽钢和角钢焊接而成，或用压制钢板焊接而成。轿底板通常用3～4mm厚的钢板制成，轿底板规格主要依据额定载重量及具体使用场合确定。如货梯一般选用花纹钢板作为轿底板，普通客梯选用普通平面无纹钢板，并在钢板上铺一层塑料地板。装潢考究的客梯可在框架上铺设一层木板，然后在木板上铺放地毯，也可铺设花岗岩底板。不少电梯的轿底板与轿底框架之间不用螺栓直接紧固，而是做成活络的轿底，使轿底成为一个大称盘，在轿底与轿架之间都安装有测试载荷的装置，并能向控制系统发出空载、满载或超载信号。

(2)轿顶轿顶结构如图1-18所示。轿顶一般采用薄钢板制成，并有强度要求。在轿顶的任何位置，应能支撑两个人的体重。每人按0.2m×0.2m面积上作用1000N的力计算，应无永久变形，因此必要时应对轿顶采取加强措施。轿顶一般都装有照明灯和风扇，有的还安装了空调，还有些在轿顶设置了安全窗，供紧急情况使用。

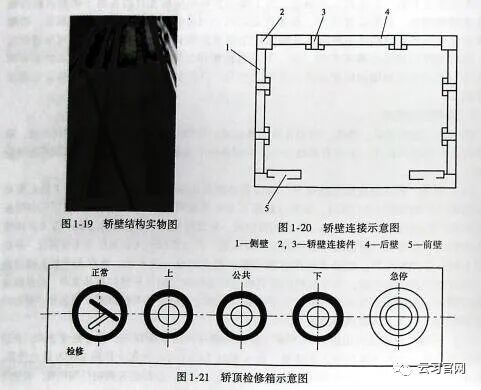

(3)轿壁 轿壁结构实物如图1-19所示，轿壁同样由薄钢板制成。轿壁之间以及轿壁与轿顶、轿底间用螺钉紧固成一体，如图1-20所示。轿壁高度由轿厢高度决定，壁板的宽度一般不大于1000mm,每一面的轿壁一般由2～3块壁板拼接而成。

二、轿顶检修箱的组成

轿顶检修箱位于轿厢顶部，以便检修人员安全、可靠、方便地检修电梯，如图1-21所示。轿顶检修箱装设的电气元器件一般包括控制电梯慢上/慢下的按钮、急停按钮、轿顶正常运行和检修运行的转换开关、轿顶检修灯、通话装置等。轿顶检修箱实物图如图1-22所示。

对于一般信号集选控制的电梯，其检修状态的运行操作可以在机房内，也可以在轿顶。在轿顶操作时，机房内的检修操作不起作用，以确保轿顶操作人员的人身安全和设备安全。根据GB7588—2003《电梯的制造与安装安全规范》规定：电梯的检修运行只能在轿顶或机房内操作，但机房内的操作必须服从轿顶的检修操作运行。

三、层门锁的结构与原理

在电梯事故中，乘客被运动的电梯剪切或坠入井道的情况比较多，且事故都十分严重。层门锁是防止人员坠落和被剪切的重要保护装置，层门锁俗称钩子锁，它是一种机电联锁装置，是锁住层门不被外力随便打开的重要保护设备，是确认层门已锁牢并经可靠性开关元件验证的关键监管装置。当电梯门关闭后，层门锁既可将层门锁紧，防止有人从层门外将层门扒开而发生危险，又可保证只有在层门、轿门完全关闭后才能接通电路，电梯方可行驶，从而进一步保证了电梯的安全性。因此，层门锁是电梯不可或缺的一种安全装置。层门机电联锁开关如图1-23所示。层门锁通常安装在层门上方。正常情况下，只有当电梯停靠在层站开锁区域时，层门锁才能被安装在轿门上的门刀与滚轮的相互作用而解开。特殊情况下，维保人员可用三角钥匙将层门锁脱钩。

在进出轿顶时，必须验证层门锁电气回路的安全性，也就是验证层门电气联锁开关的有效性。当层门电气联锁开关有效时，层门打开，开关断开，此时层门锁电路断电，层门锁继电器断电，主控制器接收到层门锁反馈信号，电梯停止运行，从而起到安全保护作用。

四、层门开门三角钥匙与顶门器

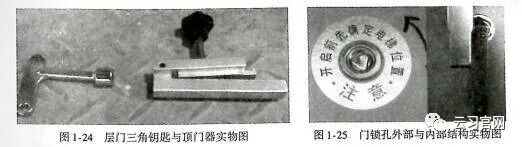

电梯维保人员进出轿顶进行维保工作时，首先要打开层门。层门的打开要用三角钥匙来完成。当三角钥匙插入锁孔并转动时，锁芯也随之转动，从而带动层门内部开门顶杆将门锁滚轮顶起转动，此时锁钩脱开，层门打开。层门打开后，可用顶门器插入门地坎当中将其完全固定。层门三角钥匙、顶门器、门锁孔实物如图1-24及图1-25所示。

任务准备

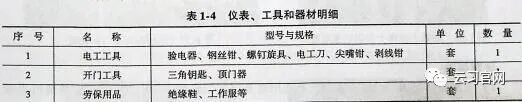

根据任务内容及任务要求选用仪表、工具和器材，见表1-4。

任务实施

一、进入轿顶安全操作步骤

1.到达现场

1)劳保用品齐全。

戴安全帽，穿工作服、工作鞋，戴手套等防护用品。携带操作工具，工具需要用专用工具箱存放。

2)进入机房，打开井道照明。

2.召唤电梯

1)在基站层设置防护栏和警示标识。

2)将电梯呼到要上轿顶的层站。

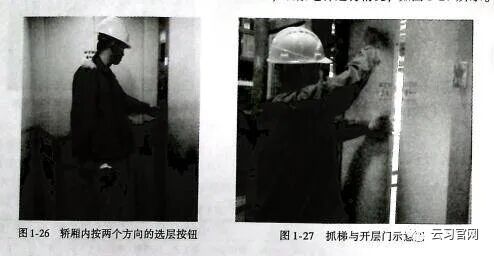

3)确保电梯轿厢内无人并放置防护栏，在轿厢操纵箱内按两个下行方向选层按钮(下一层和最底层),如图1-26所示。

注意事项：

1)按选层按钮时，身体的整个部位都要在轿厢内。

2)按下一层和最底层选层按钮的目的是为了防止在未成功验证本层层门电气装置是否良好的情况下抓梯失败，或者有反向选层指令使电梯反向上升造成人员伤亡。

3.抓梯、开层门

1)电梯下行时打开层门，使轿厢停到适当位置(适当位置是能方便操作轿顶急停和容易进入轿顶位置),距本层层门地坎±20mm。

2)用左手开层门，右手扒开门缝不超过100mm,观察电梯运行情况，如图1-27所示。

注意事项：

1)三角钥匙是用于开层门锁的，不是用来开层门门扇的，使用三角钥匙需要提前观察层门门扇上的旋转方向。

2)三角钥匙不得外借给无上岗证人员。

3)抓梯时电梯平层，即认为失败，必须重新呼梯后，重新抓梯。

4.验证层门锁回路

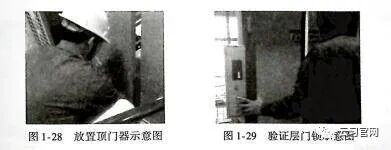

1)打开层门，以标准姿势放置顶门器，如图1-28所示。

2)将层门关到最小100mm处，按外呼按钮，等10s测试层门锁回路是否有效(看层门门缝或打开层门100mm确定轿厢没有移动),如图1-29所示。

注意事项：

1)如井道内较暗，可打开手电筒，观察轿顶环境后(观察时，人的任何身体部位不得探入井道内)。

2)如遇并联、群控的其他电梯响应验证外呼后，应将其送往尽可能远层站后再次按下外呼按钮以进行验证。依次类推。

5.验证急停按钮

1)打开层门，以标准姿势放置顶门器并锁紧。

2)按下急停按钮，使轿厢处于停止状态，如图1-30所示。

3)取出顶门器。

4)关闭层门。

5)按外呼按钮，等10s测试急停按钮是否有效(看层门门缝或打开层门100mm确定轿厢没有移动)。

注意事项：

1)打开层门时，手必须扶在层门外的门套上。

2)将门保持在全开位置。维保人员站在层门地坎处，确认急停按钮容易被接触到(距急停按钮750mm处)。

3)禁止探身作业。

4)遇轿顶急停按钮在左侧时，要用左手把扶厅门外侧右手按压急停按钮。

5)关闭层门时，速度不得过快，同时注意不要夹到自己的手。

6.验证检修开关

1)打开层门，以标准姿势放置顶门器并锁紧。

2)打开轿顶照明，将检修开关拨至“检修”(INS)位置，如图1-31所示。

3)将急停按钮复位，使轿厢处于检修状态。

4)关闭层门。

5)按外呼按钮，等10s测试检修开关有效(看层门门缝或打开层门100mm确定轿厢没有移动)

7.进入轿顶

1)用标准姿势放入顶门器。

2)按急停按钮，使电梯处于“停止”状态。

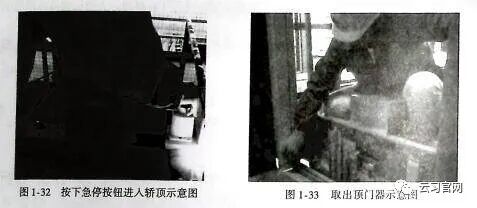

3)进入轿顶，如图1-32所示。

4)在轿顶取掉顶门器，关闭层门，如图1-33所示。

注意事项：

1)进入轿顶前，应观察轿顶是否有油污，以防脚底打滑。

2)进入轿顶时，切勿在轿顶和层门之间停留时间过长，降低造成剪切伤害的风险。

8.验证检修上、下行装置

1)复位急停按钮。

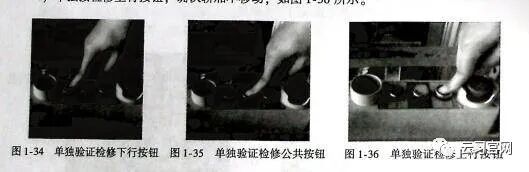

2)单独按检修下行按钮(简称下行按钮),确认轿厢不动，如图1-34所示。

3)单独按检修公共按钮，确认轿厢不移动，如图1-35所示。

4)单独按检修上行按钮，确认轿厢不移动，如图1-36所示。

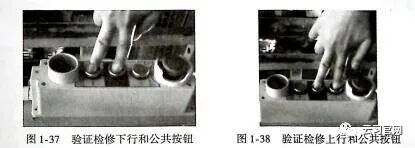

5)同时按检修下行和检修公共按钮，电梯可以检修向下运行，如图1-37所示。

6)同时按检修上行和检修公共按钮，电梯可以检修向上运行，如图1-38所示。

注意事项：

1)验证检修上、下行装置时，运行距离为50mm左右。

2)先验证下行的目的是为了避免剪切伤害。

3)注意检修上、下行按钮与电梯实际检修方向是否一致。

二、退出轿顶安全操作步骤

1.同一楼层退出轿顶

1)将电梯检修运行至最初的进入层，停到适当位置。

2)按下轿顶急停按钮使电梯处于停止状态。

3)打开层门，放置顶门器并锁紧，将层门保持在全开的位置，走出层门。

4)站在层门口，将轿顶的检修开关拨回到正常状态。

5)关闭轿顶照明开关。

6)将轿顶急停按钮复位，使电梯恢复运行状态。

7)拿走顶门器，关闭层门，确认电梯正常运行后移走防护栏。

注意事项：

1)出轿顶前，需用手轻敲层门以防有人斜靠在层门外。

2)出轿顶时，注意不要被门机等异物绊倒。

3)出轿顶时，快进快出，不要在轿顶和层门之间滞留时间过长。

2.不在同一楼层退出轿顶

1)将电梯停到退出轿顶楼层的合适位置。

2)按下轿顶急停按钮。

3)对外喊，“电梯在开门，请勿靠近”。

4)打开层门，放置顶门器模式(100mm处)。

5)复位急停按钮，以检修模式上、下运行，验证层门锁回路是否有效。

6)按下急停按钮，打开层门。

7)放置顶门器，走出轿顶。

三、进出轿顶标准姿势

1.开门姿势

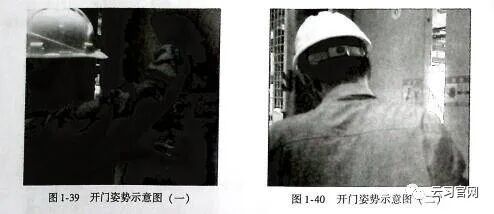

1)将电梯召唤至指定楼层(轿厢顶开至距本层地坎±20mm),用三角钥匙打开层门，如图1-39所示。

2)用右手开三角钥匙，左手扒开层门100mm左右，等待10s观察电梯轿厢是否运行。

3)一只手扶门套外，侧身单手推开层门，如图1-40所示。

注意事项：

1)打开层门时，要保持身体重心的稳定。

2)身体的任何部位不能探入井道内。

2.设置顶门器姿势

1)(以右手操作为例)身体下蹲，左手选择可靠的地方把扶，将身体重心放在左腿上，伸出右腿顶住右侧的层门门扇，右手即可自由操作。

2)右手放置顶门器并锁紧或拿开顶门器，如图1-41所示。

注意事项：

1)右脚顶住层门时脚尖不得超出层门地坎。

2)左手把扶层门外侧，身体任何部位不得探入井道内。

任务考核

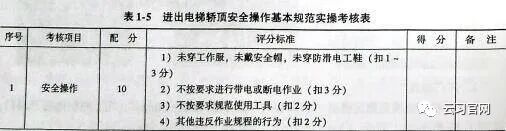

任务完成后，由指导教师对本任务的完成情况进行实操考核。进出电梯轿顶安全操作基本规范实操考核见表1-5。

任务小结

本任务介绍了轿厢的组成、轿顶检修箱的组成和功能、层门锁的工作原理、层门开启工具(三角钥匙和顶门器)的使用、进出轿顶的步骤和注意事项等内容。通过相关知识的学习和进出轿顶实操练习，学生可掌握安全进出轿顶的基本技能。
