电梯轿厢装置的维护与保养
电梯轿厢装置的维护与保养
知识目标
1)掌握轿内装置的组成。
2)掌握轿顶装置的组成。
3)掌握轿内装置的保养部位、保养项目及保养方法。
4)掌握轿顶装置的保养部位、保养项目及保养方法。
能力目标
1)能够按规定要求与步骤进行轿内装置的维保。
2)能够按规定要求与步骤进行轿顶装置的维保。
3)养成安全操作的职业素养。
任务描述
轿厢装置是电梯用来运送乘客和货物的载体，在使用中会出现各种故障，如各种开关、按钮的功能失效，通风照明故障等，从而影响电梯的正常运行，给人们的生产、生活带来不便。要降低这些故障的可能性，必须对轿厢进行周期性全方位的维保。
任务分析
电梯轿内装置的保养对象主要包括照明与通风装置的保养、开关门按钮等按钮功能的测试、轿内报警装置的保养、轿内显示装置的保养等项目。进行电梯轿内装置保养时，首先要知道保养对象的位置，其次要掌握保养的内容及保养要求、保养步骤。电梯轿顶装置的保养对象主要包括轿顶环境的清洁、轿顶检修盒的保养、平层开关的保养等项目。保养时，要清楚保养的项目及保养要求、保养步骤。
相关知识
一、轿内装置的组成
1.通风与照明装置
(1)操纵箱操纵箱平常是锁上的，只有维保人员或电梯司机在对电梯进行维保时才能打开。操纵箱内有照明开关和风扇开关等，如图1-76所示。

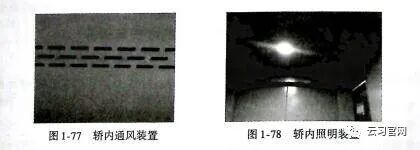

(2)通风装置轿内通风装置采用单相交流电动机作为通风电动机，如图1-77所示。
(3)照明装置轿内照明装置如图1-78所示，用以保证轿内有足够的光照度。
2.轿内操纵面板
轿内操纵面板主要由开关门按钮、选层按钮、报警按钮、楼层指示器等组成，其主要作用是控制电梯开关门、选层、报警、进行楼层指示等。
二、轿顶装置的组成
轿顶装置包括轿顶反绳轮、轿顶检修箱、轿顶报警装置及应急电源、门机变频器、开关门系统等。轿顶反绳轮属于悬挂系统保养介绍的内容、开关门系统属于层门轿门系统保养介绍的内容。本任务介绍的轿顶装置主要包括轿顶检修箱、门机变频器、平层开关等。
任务准备

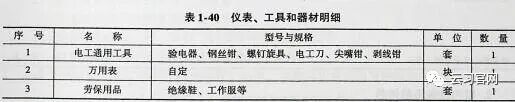

根据任务内容及任务要求选用仪表、工具和器材，见表1-40。
任务实施
一、轿内装置的保养
1.照明与通风装置的保养
1)检查轿内照明装置有无损坏、不良等现象。
2)轿内地板光照度应在501x以上。
3)检查停电后应急照明装置的工作情况。
4)检查通风装置能否正常工作，有无振动和异响。
5)检查通风孔有无堵塞情况。

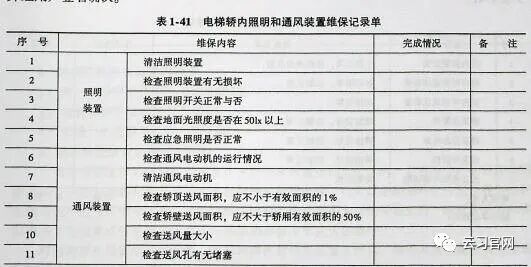

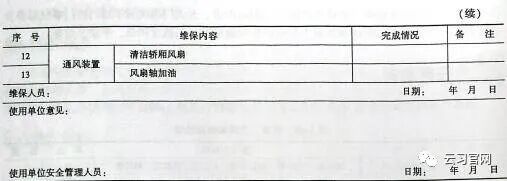

维保结束后，维保人员应填写轿内照明和通风装置维保记录单(见表1-41),自己签名并经用户签名确认。
2.轿内操纵箱的保养
1)检查轿内操纵面板上的各指令按钮。逐个按下各指令按钮，所有的指示灯应点亮，按钮罩壳字面清晰并完好无缺损。电梯按指令停靠层站后，对应的指示灯应熄灭。
2)测试开关门按钮功能是否正常。
3)运行方向指示灯及楼层显示正常不缺笔。
4)轿内分门专用钥匙正常，分门内开关功能正常。
5)轿内操纵盘平整、无松动。
3.报警装置的保养
在电源总开关断开的情况下，对电梯报警装置进行维保。
1)电梯轿内报警装置操作面板全部按钮应标记清晰、功能正常、清洁无污物。
2)轿顶报警铃完好、功能正常、清洁无积尘。
3)机房、轿顶、轿厢、底坑、值班室对讲机清洁、功能正常。

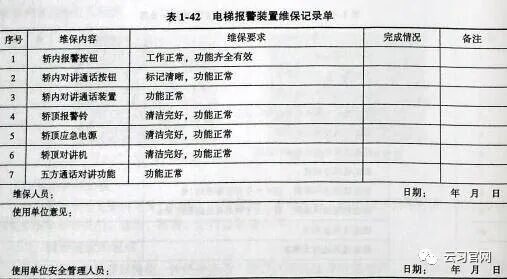

维保结束后，需要填写电梯报警装置维保记录单并签名确认，电梯报警装置维保记录单见表1-42。
二、轿顶装置的保养
进入轿顶后，应首先清洁轿顶环境，保证轿顶无油污和过量灰尘，然后对轿顶检修箱、平层开关、极限开关等电气装置进行保养。
1.轿顶检修箱的保养
1)清洁轿顶检修箱各开关及接线盒。
2)检查轿顶急停按钮是否齐全有效。
3)检查轿顶检修按钮是否齐全有效。
4)检查轿顶检修上行、下行、公共按钮是否工作正常。
5)检查轿顶接线盒各端子的接线接触是否良好。

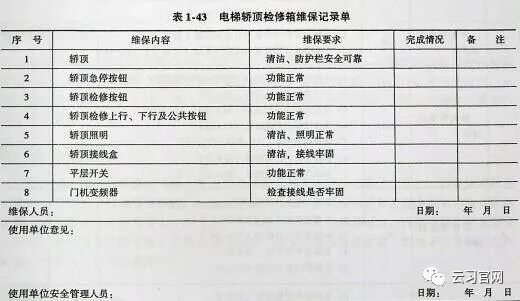

维保结束后，填写电梯检修箱维保记录单。电梯轿顶检修箱维保记录单见表1-43。
2.轿顶其他电气装置的保养
1)清洁轿顶平层开关、门机变频器。
2)检查电梯平层功能是否正常。
3)检查门机变频器接线是否牢固。
3.轿厢称量装置的维护与保养
大部分乘客电梯的轿厢称量装置是根据要求设置在轿厢底部的，也有部分产品设置在轿厢顶部。一些对轿厢称量要求不需要很精确的载货电梯，也可以把轿厢称量装置设置在电梯悬挂系统中的曳引钢丝绳绳头板处、轿顶轮轴处或轿厢架上梁的横梁上面。称量传感器的类型很多，有位置式传感器、压力式传感器和磁极变形式传感器等。
将轿厢停在最底层平层位置，如果轿厢称量装置设置在轿底，维保人员在底坑处轿厢底部对其功能进行检查与测试。
任务考核

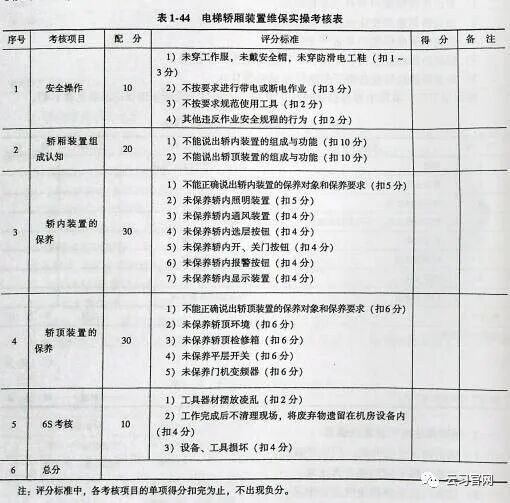

任务完成后，由指导教师对本任务的完成情况进行实操考核。电梯轿厢装置维保实操考核见表1-44。
任务小结
本任务讲述了轿内装置、轿顶装置的组成和功能，轿顶装置与轿内装置的保养对象、保养要求与保养步骤。通过学习及实操练习，可提高学生保养电梯轿厢的基本技能，养成安全操作电梯的行为习惯。
