电梯对重装置的维护与保养

电梯对重装置的维护与保养

知识目标

1)掌握对重装置的组成。

2)掌握对重装置的保养对象、保养方法与保养步骤。

能力目标

1)能够按规定要求与步骤进行对重装置的保养。

2)养成安全操作电梯的职业素养。

任务描述

电梯对重装置常见的故障包括对重导靴故障、对重油杯故障、对重铁块在运行中抖动或窜动故障、对重轮故障等。电梯对重装置的故障严重影响着电梯运行的平稳性与安全性，从而影响乘用舒适性与安全性。因此，周期性地对对重装置进行维保对于保证电梯的正常运行具有重要意义。

任务分析

要完成电梯对重装置的维保，首先要知道对重装置包括什么部件，其次，还要知道对重装置的保养部位、保养要求以及保养方法与保养步骤。因此，本任务首先介绍了对重装置的组成，对重装置主要由对重架、对重块、反绳轮、导靴及油杯等组成。其次介绍了对重装置的保养，由于前面已经介绍了导靴的保养内容、保养方法及保养步骤，因此本任务只介绍对重架、对重块、对重轮的保养。

相关知识

一、对重装置的组成

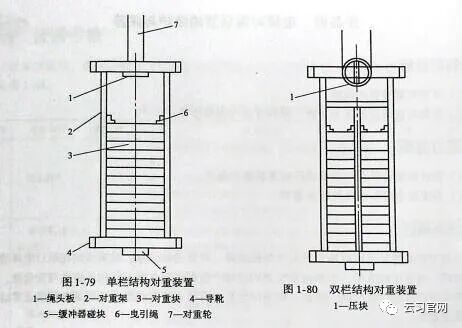

对重装置主要由对重架和对重块组成。对重块放置在对重架中，增减对重块可调整对重装置重量。对重装置有多种结构形式，除对重架和对重块外，对重装置还包括导靴、缓冲器碰块、压块等，有的还有对重轮，如图1-79和图1-80所示。

二、对重装置的作用

对重装置的作用是平衡轿厢的重量，即用曳引绳连接轿厢和对重架，曳引轮与曳引绳产生摩擦力带动轿厢上下运动。由于对重装置平衡轿厢的重量，这样曳引轮只需带动轿厢和对重装置重量之差便可使轿厢上下运动。对重块还有一个重要作用就是确保电梯的曳引能力，电梯曳引能力不是由对重装置的平衡重所产生，而是由对重装置和轿厢之间的钢丝绳拉力之差所决定的。

任务实施

对重装置的保养

1.对重装置的保养步骤

1)对重架应横平竖直，其对角线误差不大于4mm。

2)对重装置导靴支架上的紧固件必须有锁紧螺母，滑动导靴与导轨间隙为1～3mm。检查滑动导靴与导轨的润滑是否良好，检查油杯中的油量，缺油时应及时添加；检查润滑装置、油杯、盖、油砖(芯)等是否齐全；检查并调整吸油毛毡的伸出量，做好导轨和滑动导靴的外部清洁，防止异物、灰尘进入，以免磨损靴衬。

3)对重块应按要求安放，重铁块应安装在底部，轻铁块应安放在顶部。检查对重架内的对重铁块是否稳固，若有松动，应及时压紧，防止对重块在运行中产生抖动或窜动。对重块卡板应牢靠，运行时无异声。

4)1:1绕法对重绳头弹簧应涂黄油/漆，以防生锈，绳头端有锁紧螺母及横销。曳引钢丝绳头杆处应安装防止旋转的钢丝绳组件。

5)2:1绕法对重架上的对重轮转动应灵活，挡绳装置应可靠并且与钢丝绳之间的距离小于钢丝绳半径尺寸为3～4mm。对重轮按不同的形式要求定期加注润滑油，对重轮的垂直度不大于2mm。

6)对重架上设有安全钳的，应对安全钳装置进行检查。传动部分应保持动作灵活可靠。定期对联动机构加润滑油。对重装置限速器的动作速度应大于轿厢限速器的动作速度，但不得超过10%。

7)检查对重架下端的补偿链(绳)安装是否正确且是否有链(绳)保护装置与二次保护装置。

8)对重装置下端缓冲器撞板应装全由制造单位配置的2～3块缓冲蹲座。当曳引钢丝绳伸长时，应及时逐块抽除以保证缓冲距在允许的范围内。

2.填写对重装置维保记录单

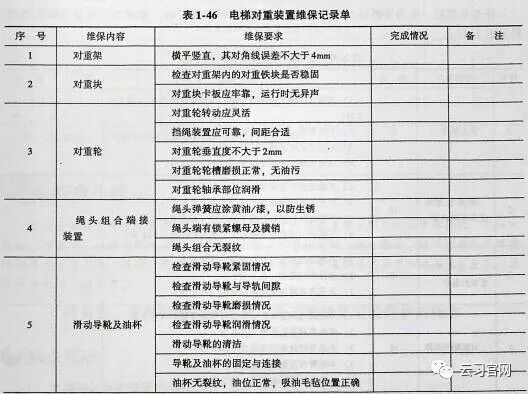

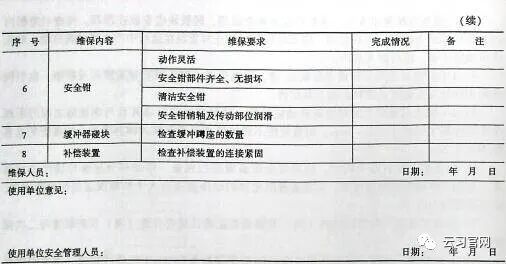

填写电梯对重装置维保记录单，见表1-46。

任务考核

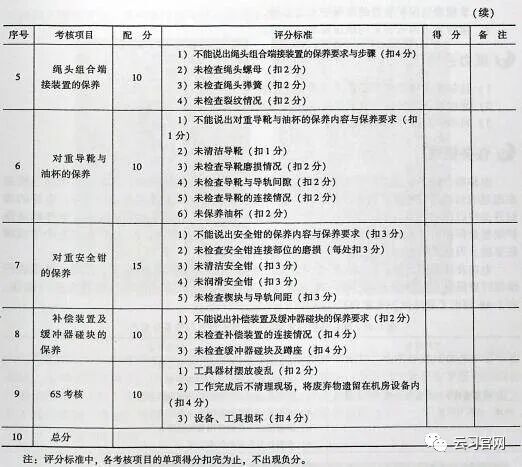

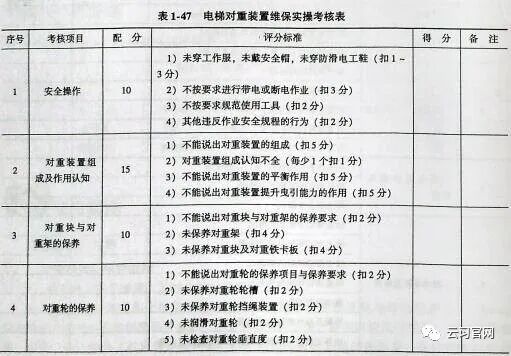

任务完成后，由指导教师对本任务的完成情况进行实操考核。电梯对重装置维保实操考核见表1-47。

任务小结

本任务讲述了对重装置的组成及作用；分析了对重装置保养的部位及保养要求，包括对重架、对重块、对重导靴及油杯、对重安全钳、对重轮及绳头组合装置、缓冲器碰块及蹲座的保养要求等内容。通过学习及练习，学生可掌握对重装置保养的基本知识与基本技能，并培养安全操作的习惯。
