电梯底坑设备的维护保养和缓冲器的维护保养
电梯底坑设备的维护保养和缓冲器的维护保养
本项目讲述了需要在电梯底坑保养的设备及位于底坑设备的保养，主要内容包括缓冲器和底坑照明装置的维护保养，底坑其他设备(包括轿厢下梁导靴装置、轿厢下梁安全钳、限速器张紧装置、补偿装置)的维护保养三个任务。通过学习及实操练习，要求学生掌握在底坑需要保养设备的内容、保养要求，具备保养底坑设备的技能，掌握安全操作的基本步骤，树立良好安全意识。
项目目标
1)掌握缓冲器的类型、组成和保养要求。
2)掌握轿厢下梁和对重架底部导靴的保养要求。
3)掌握安全钳的保养要求。
4)掌握限速器张紧装置的保养要求。
5)掌握补偿装置的保养要求。
内容描述
要对电梯底坑设备进行保养或在底坑对轿厢底部和对重装置底部设备进行保养，必须掌握需要保养什么，即保养对象，其次，对于每一个保养对象需要掌握有哪些保养项目及保养要求。本项目的保养对象包括缓冲器、底坑照明及开关装置、轿厢和对重装置底部设备、悬于底坑的悬挂装置、底坑内张紧轮和补偿绳轮。介绍了这些保养对象的组成、结构、原理、保养要求及保养步骤。由于在前述几个项目已经介绍了导靴、安全钳、限速器张紧轮、补偿装置的保养，本项目不对其组成原理等做过多阐述，只介绍其在底坑部分的保养要求。
根据现场情况，每月或每两个月清洁一次底端部的轿厢和对重导轨，清洁轿厢/对重装置底端部以上的3档导轨支架(支架用吸尘器及刷子、导轨用机/柴油布及刷子、下端部需用铲子铲除污物),清洁底坑集油槽内油污，井道底部两段分隔梁(如有)、分隔网及对重装置安全防护栏。
底坑部位的检查主要有：目视检查所有的底坑设备，特别是缓冲器复位开关、限速器张紧轮开关、钢丝绳伸长限位开关和补偿绳轮开关；检查所有开关及其打板的完好性；检查调整所有底坑滚轮的工作情况，如有必要进行清洁和润滑；检查缓冲器的完好性，如果是液压缓冲器，检查油位是否正确，是否有明显漏油现象；检查对重防护装置和隔离网的固定情况；清洁底坑照明设备、清洁底层层门下部、清扫底坑。
知识目标
1)掌握缓冲器的类型及组成。
2)掌握液压缓冲器的保养要求与保养步骤。
3)掌握弹簧缓冲器的保养要求与保养步骤。
4)掌握聚氨酯缓冲器的保养要求与保养步骤。
能力目标
1)能够按规定步骤与要求保养液压缓冲器。
2)能够按规定步骤与要求保养弹簧缓冲器。
3)能够按规定步骤与要求保养聚氨酯缓冲器。
任务描述
电梯缓冲器安装在底坑，其部件容易出现老化、锈蚀，因此有必要对缓冲器进行维保。
任务分析
要完成电梯缓冲器的保养任务，首先要掌握缓冲器的类型、组成和工作原理，其次要掌握其保养要求和保养步骤。本任务对此做了简单介绍，学生通过理论学习和实操练习，可掌握缓冲器保养的基本技能。
相关知识
一、缓冲器的作用
电梯缓冲器是位于行程端部用来吸收轿厢或对重装置动能的一种缓冲安全装置。缓冲器在以下情况起作用：
1)当电梯轿厢到达下端站时，虽然短暂停车、限位、极限开关都已动作，但是由于电梯超载，钢丝绳打滑或制动器失灵等原因，轿厢未能在规定的距离内制停，发生失控下行冲撞底坑，这时底坑内的轿厢缓冲器就与轿厢接触，减缓轿厢重量对底坑的冲击，并使其制停。
2)当电梯轿厢行驶至顶部端站时，由于顶部极限开关失灵，造成冲顶，这时，对重落到底坑内的对重缓冲器上，对重缓冲器起到缓冲作用，避免轿厢冲击楼板。
3)当电梯轿厢上的钢丝绳断裂，轿厢失控下滑，而限速器与安全钳又未能起作用时，轿厢下坠撞底，这时由缓冲器减缓冲击而使轿厢制停。
二、缓冲器的类型与结构
电梯缓冲器包括蓄能型缓冲器和耗能型缓冲器两种形式。蓄能型缓冲器包括弹簧缓冲器、聚氨酯缓冲器。耗能型缓冲器以液压缓冲器为主。
1.弹簧缓冲器
弹簧缓冲器是以弹簧变形吸收轿厢或对重装置动能的一种蓄能型缓冲器，如图1-83所示。它是由缓冲橡胶垫、缓冲座、弹簧和弹簧座等组成。对于行程较大的弹簧缓冲器，为了增加弹簧的稳定性，可在弹簧下部设置导套或在弹簧中设置导向杆。由弹簧缓冲器缓冲效果不稳定，多用在运行速度小于1m/s的电梯上。
2.聚氨酯缓冲器

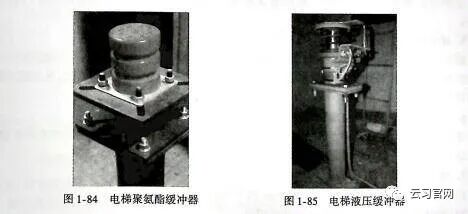

聚氨酯缓冲器是采用聚氨酯材料制造的微孔弹性体缓冲器，具有较好的弹性、韧性和耐冲击等优异性能，但耐湿热性能较差。图1-84为将聚氨酯材料浇铸在一块连接法兰金属板上制成的缓冲器。聚氨酯缓冲器已广泛应用于中低速电梯上。
3.液压缓冲器
液压缓冲器是以液体作为介质吸收轿厢或对重装置动能的一种耗能型缓冲器，其外观如图1-85所示。油缸内充满液压油，当轿厢或对重装置撞击缓冲器时，柱塞在轿厢或对重装置的重量作用下向下运动，压缩油缸内的油，将电梯的动能传递给油液，油缸腔内的油压增大，使油通过环形节流孔喷向柱塞腔。在油液通过环形节流孔时，由于流动面积突然缩小，形成涡流，使液体内的质点相互撞击、摩擦，将动能转换为热量散发掉，从而消耗了电梯的动能，使电梯以一定的速度停止下来。其主柱呈锥形，节流孔由于柱塞向下移动而逐渐减小，使油进入柱塞的阻力加大，下降速度降低，逐渐减小并吸收冲击，从而起到了缓冲作用。当轿厢或对重装置离开缓冲器时，施加于柱塞上的力消失，柱塞在复位弹簧的作用下向上复位，油重新流回油缸内，柱塞回复到原始位置。
液压缓冲器具有缓冲平稳的优点，在条件相同的情况下，液压缓冲器所需的行程比弹簧缓冲器减少一半，且阻尼力近似为常数，从而使柱塞近似做匀减速运动。
任务准备

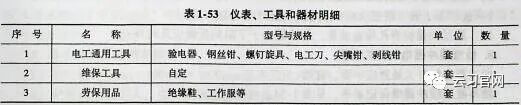

根据任务内容及任务要求选用仪表、工具和器材，见表1-53。
任务实施
一、液压缓冲器的保养
1.清洁缓冲器表面
1)缓冲器的柱塞外露部分要清除积尘、油污，保持清洁，并涂上防锈油脂。使用棉布蘸清洁剂清洁缓冲器表面灰尘和污垢，使用干净棉布蘸机油润滑活塞柱。
2)清洁液压油缸壁，检查是否有污垢、锈蚀，如有锈蚀，使用1000号砂纸打磨除锈，去除锈蚀后补漆防锈。
2.检查液压缓冲器的油位及泄漏情况
检查缓冲器的油位是否合适，液面高度应经常保持在最低油位线上，如缺少，则必须补充。
3.检查缓冲器顶端胶垫缓冲器顶端胶垫应完好。
4.检查缓冲器的连接与紧固情况
定期检查缓冲器是否移动，螺栓有无松动，发现移动或螺栓松动应及时进行修理和调整。
5.检查对重装置缓冲距
轿厢缓冲距不会改变，对重装置缓冲距离因曳引钢丝绳的伸长而缩短。发现缓冲距小于或接近规范要求下限值时，可抽除对重装置下端缓冲蹲座或缩短曳引钢丝绳以保证缓冲距在许可的范围内。
6.用体重检查缓冲器的运动情况
站在活塞上，跳动几下，检查活塞是否有50～100mm的活动范围和电气开关是否动作。如果活塞没有动，检查缓冲器是否有问题。
7.检查缓冲器的复位情况
1)将一根100mm×100mm×2500mm的木梁放入底坑。
2)轿内不能有人，也不能放置任何物品。
3)将木梁的一头放在缓冲器顶上，拿住另一端。
4)将电梯以检修速度向下运行。
5)碰到木梁前使轿厢停下。
6)以缓慢的速度使轿厢下降一点，用木梁推动活塞，要逐步加载，不要一步到位。
7)观察缓冲器油是否泄漏，活塞是否竖直下降。
8)确定活塞受到的推压力是均匀的。
9)使轿厢上升，活塞应在90s内恢复到原来位置。
10)通过油量检查孔检查油量，若油量小于下限刻度线应及时补充。
8.检查缓冲器电气开关装置

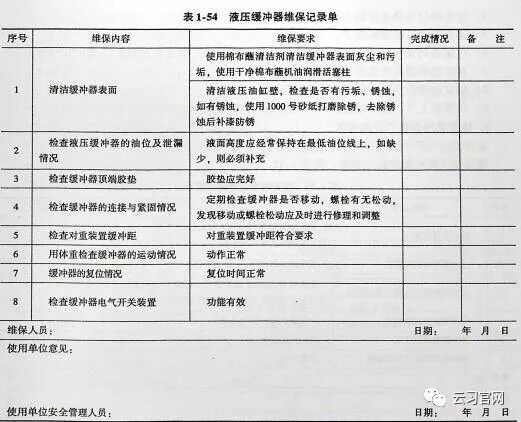

缓冲器电气开关装置应牢固、有效填写液压缓冲器维保记录单，见表1-54。
二、弹簧缓冲器的保养
1.清洁缓冲器表面
清洁弹簧缓冲器表面并定期涂防锈油漆，以防止缓冲器表面出现锈斑。
2.检查缓冲器顶端胶垫缓冲器顶端胶垫应完好。
3.检查缓冲器的连接与紧固情况定期检查缓冲器是否移动、螺栓有无松动，发现移动或螺栓松动应及时进行修理和调整。
4.检查对重装置缓冲距
轿厢缓冲距不会改变，对重装置缓冲距离因曳引钢丝绳的伸长而缩短。发现缓冲距小于或接近规范要求下限值时，可抽除对重装置下端缓冲蹲座或缩短曳引钢丝绳以保证缓冲距在许可的范围内。
5.缓冲器的复位情况检查
1)将一根100mm×100mm×2500mm的木梁放入底坑。
2)轿厢内不能有人，也不能放置任何物品。
3)将木梁的一头放在缓冲器顶上，拿住另一端。
电梯维修与保养
4)将电梯以检修速度向下运行。
5)碰到木梁前使轿厢停下。
6)以缓慢的速度使轿厢下降一点，用木梁推动活塞，要逐步加载，不要一步到位。
7)观察缓冲器是否竖直下降。
8)确定缓冲器受到的推压力是均匀的。
9)使轿厢上升，缓冲器应在90s内恢复到原来位置。
6.检查缓冲器电气开关装置

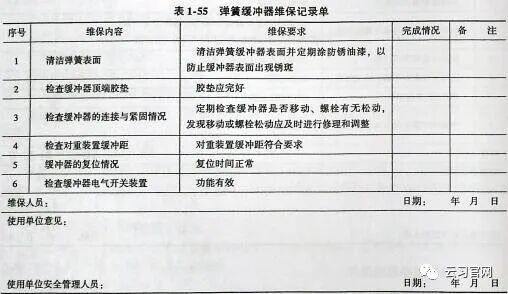

缓冲器电气开关装置应牢固、有效。填写弹簧缓冲器维保记录单，见表1-55。
三、聚氨酯缓冲器的保养
1.清洁缓冲器表面
清洁缓冲器表面灰尘及油污。
2.检查缓冲器顶端胶垫缓冲器顶端胶垫应完好。
3.检查缓冲器的连接与紧固情况
定期检查缓冲器是否移动、螺栓有无松动，发现移动或螺栓松动应及时进行修理和调整。
4.检查对重装置缓冲距
轿厢缓冲距不会改变，对重装置缓冲距离因曳引钢丝绳的伸长而缩短。发现缓冲距小于或接近规范要求下限值时，可抽除对重装置下端缓冲蹲座或缩短曳引钢丝绳以保证缓冲距在许可的范围内。
5.缓冲器的复位情况检查
1)将一根100mm×100mm×2500mm的木梁放入底坑。
2)轿厢内不能有人，也不能放置任何物品。
3)将木梁的一头放在缓冲器顶上，拿住另一端。
4)将电梯以检修速度向下运行。
5)碰到木梁前使轿厢停下。
6)以缓慢的速度使轿厢下降一点，用木梁推动活塞，要逐步加载，不要一步到位。
7)观察缓冲器是否竖直下降。
8)确定缓冲器受到的推压力是均匀的。
9)使轿厢上升，缓冲器应在90s内恢复到原来位置。
6.检查缓冲器电气开关装置

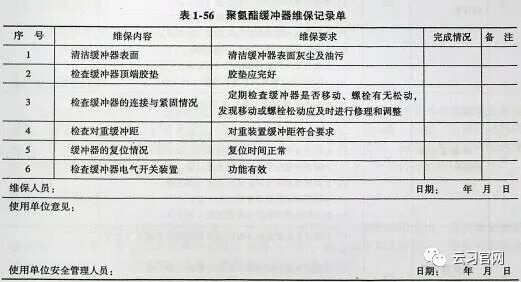

缓冲器电气开关装置应牢固、有效。填写聚氨酯缓冲器维保记录单，见表1-56。
任务考核

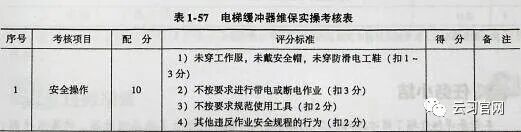

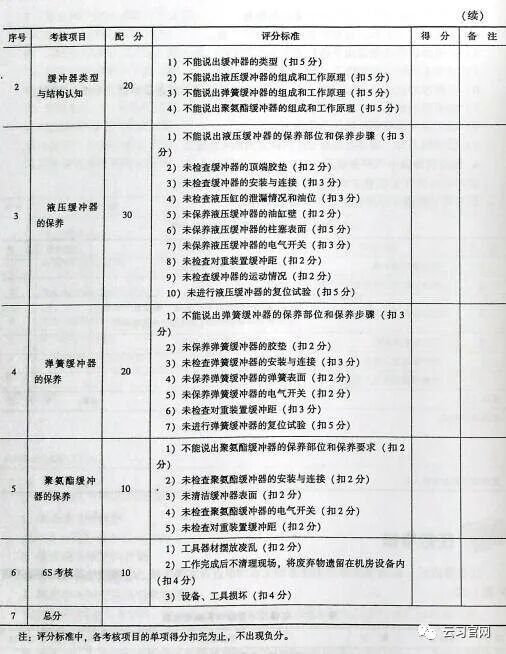

任务完成后，由指导教师对本任务的完成情况进行实操考核。电梯缓冲器维保实操考核见表1-57。
任务小结
本任务详细介绍了缓冲器的类型、结构和工作原理，分析了液压缓冲器、弹簧缓冲器、聚氨酯缓冲器的保养部位、保养要求及保养步骤，通过学习与实操练习，学生可掌握缓冲器保养的基本常识与基本技能。
