知识目标

1)掌握底坑各部件的组成。

2)掌握进出底坑的步骤和注意事项。

能力目标

1)能够按操作规范安全进入底坑。

2)能够按操作规范安全退出底坑。

3)能够安全操作电梯，确保人身设备安全。

任务描述

电梯的缓冲器和张紧轮等底坑中的部件出现故障或需要保养时，维保人员需进入底坑进行操作。本任务内容为进出底坑的安全操作步骤及注意事项。

任务分析

维保人员在进行电梯维修保养时经常要进出底坑，所以必须建立进出底坑的安全操作程序。这些程序包括将轿厢开离底坑，在进入底坑前验证上急停按钮被按下及保持上急停按钮被按下直到维保人员离开底坑的安全方法。为了确保他人及自身的安全，维保人员一定要严格遵守进出底坑的操作规范，以保证人员和设备的安全。

相关知识

一、底坑的结构组成

底坑在井道的底部，是电梯最低层站下面的环绕部分，底坑里有导轨底座、轿厢和对重、缓冲器、限速器张紧装置、补偿绳轮、急停按钮盒等。

1.限速器张紧装置

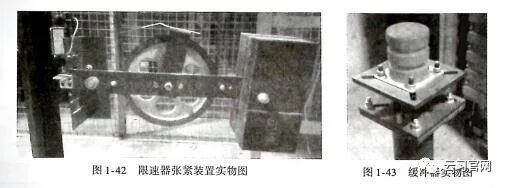

张紧装置由配重架、张紧轮和配重组成，分为悬挂式结构和悬臂式结构，如图1-42所示。张紧轮安装在张紧装置的支架轴上，可以灵活转动，调整配重的重量，可以调整钢丝绳的张力。

2.缓冲器

缓冲器是电梯的最后一道安全装置，设在井道底坑的地面上，当所有保护措施都失效时，轿厢便会冲向底坑，缓冲器能够吸收或消耗轿厢的能量。缓冲器分为弹簧缓冲器、油压缓冲器和聚氨酯缓冲器三种。图1-43所示为聚氨酯缓冲器。

3.上下急停按钮盒及底坑照明灯

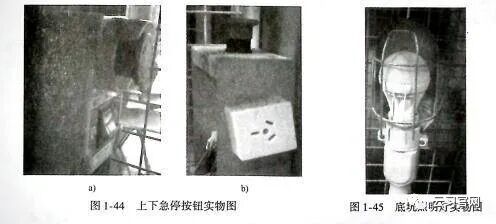

电梯底坑的急停按钮和照明灯如图1-44和图1-45所示。底坑急停按钮包括上急停按钮(见图1-44a)和下急停按钮(见图1-44b)。急停按钮是安全电路的一部分，当急停按钮被按下时，电梯立即停止运行。照明灯用于底坑作业时的照明。

二、底坑危险源

1)由电梯轿厢或对重装置降落到电梯井道底部而引起的挤压危险。

2)限速器绳轮转动危险。

3)补偿装置运动或绳轮转动危险。

4)随行电缆。

5)爬梯上的坠落危险。

6)因电梯底坑的油质造成滑倒。

7)被电梯底坑的设备绊倒。

8)有人通过底部层门通道进入电梯井道。

9)电击。

10)落物打击。

任务准备

根据任务内容及任务要求选用仪表、工具和器材，见表1-6。

任务实施

一、进入底坑安全操作步骤

1.到达现场

1)劳保用品齐全。

戴安全帽，穿工作服、工作鞋，戴手套等防护用品。携带操作工具，工具需要用专用工具箱存放。

2)进入机房，打开井道照明。

2.召唤电梯

1)在基站层设置防护栏和警示标识。

2)将电梯呼到要下底坑的层站。

3)确保电梯轿厢内无人并放置防护栏，在轿厢操纵箱内按两个上行方向选层按钮(上一层和最顶层)。

注意事项：

1)按选层按钮时，身体的整个部位都要在轿厢内。

2)按上一层和最顶层选层按钮的目的是为了防止在未成功验证本层层门电气装置是否良好的情况下抓梯失败，或者有反向选层指令使电梯反向下降造成人员伤亡。

3.抓梯、开层门

1)电梯下行时打开层门，使轿厢停到适当位置(适当位置是能方便操作轿顶急停和容易进入轿顶位置),距本层层门地坎±20mm。

2)用左手开层门，右手扒开门缝不超过100mm,观察电梯运行情况。

注意事项：

1)三角钥匙是用于开层门锁的，不是用来开层门门扇的，使用三角钥匙需要提前观察层门门扇上的旋转方向。

2)三角钥匙不得外借给无上岗证人员。

3)抓梯时电梯到达上一层平层，即认为抓梯失败，必须重新呼梯后，重新抓梯。目的是防止上层平层有人误入轿厢。

4.验证层门锁回路

1)打开层门，以标准姿势放置顶门器。

2)将层门关到最小100mm处，按外呼按钮，等10s测试层门锁回路是否有效(看层门缝或打开层门100mm确定轿厢没有移动)。

注意事项：

1)如井道内较暗，可打开手电筒，观察底坑环境后(观察时，人的任何身体部位不得探入井道内)。

2)如遇并联、群控的其他电梯响应验证外呼后，应将其送往尽可能远层站后再次按下外呼按钮以进行验证。依次类推。

5.验证上急停按钮

1)打开层门，以标准姿势放置顶门器并锁紧。

2)按下上急停按钮，使轿厢处于停止状态，如图1-46所示。

3)取出顶门器。

4)关闭层门。

5)按外呼按钮，等10s测试上急停按钮是否有效(看层门缝或打开层门100mm确定轿厢没有移动)。

注意事项：

1)打开层门时，手必须扶在层门外的门套上。

2)左手把扶层门，身体重心支撑在左脚上，右脚顶住层门(脚尖不应伸入层门内侧),右手拎紧顶门器。

3)可从层门门缝看轿厢护脚板来判断电梯是否移动。

4)关闭层门时，速度不得过快，同时注意不要夹到自己的手。

6.验证下急停按钮

1)打开层门，以标准姿势放置顶门器并锁紧。手握紧爬梯进入底坑，按下下急停按钮，出底坑，复位上急停按钮，以标准姿势移除顶门器，关闭层门。

2)按外呼按钮，等10s测试下急停按钮是否有效(看层门缝或打开层门100mm确定轿厢没有移动)。

注意事项：

1)下底坑前，按下下急停按钮后要把底坑照明灯打开。

2)下底坑前，先确认爬梯是否牢固。

3)上、下爬梯时，身体三个点与爬梯保持平衡。

7.进入底坑作业

1)用标准姿势放入顶门器并锁紧。

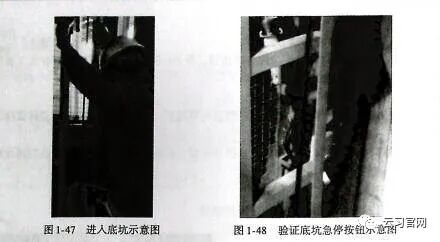

2)按下上急停按钮，进入底坑，进入底坑后，同时确认下急停按钮也已按下，如图1-47、图1-48所示。

注意事项：

将层门关至100mm处放入顶门器并锁紧，开始工作，如图1-49所示。

二、退出底坑安全操作步骤

1)拧松顶门器，完全打开层门，使用顶门器固定层门。

2)将下急停按钮复位，关闭照明灯，爬出底坑。

3)在层门地坎处复位上急停按钮。

4)以标准姿势移除顶门器，关闭层门。

5)确认电梯正常，移走防护栏，结束工作，交给用户使用。

任务考核

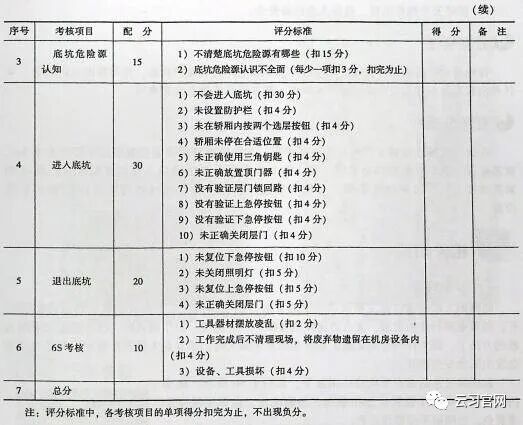

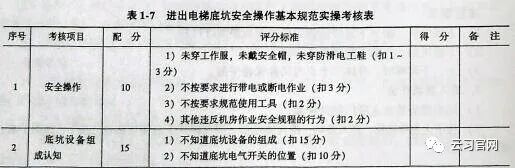

任务完成后，由指导教师对本任务的完成情况进行实操考核。进出电梯底坑安全操作基本规范实操考核见表1-7。

任务小结

本任务讲述了电梯底坑设备的组成、底坑危险源、进出底坑的步骤和注意事项。通过实操练习，学生可掌握安全进出底坑的基本技能。
