底坑其他设备的维护与保养

底坑其他设备的维护与保养

知识目标

1)掌握轿厢底梁和对重装置底部导靴的保养要求。

2)掌握安全钳的保养要求。

3)掌握限速器张紧装置的保养要求。

4)掌握补偿装置的保养要求。

能力目标

1)能够按规定要求与步骤保养轿厢底梁和对重装置底部导靴。

2)能够按规定要求与步骤保养安全钳。

3)能够按规定要求与步骤保养限速器张紧装置。

4)能够按规定要求与步骤保养补偿装置。

任务描述

电梯轿厢和对重装置底部连接装置的安全可靠对于保证电梯的平稳运行具有重要意义。电梯维保人员进入底坑进行维保作业时，需要对这些装置进行维修保养。

任务分析

电梯维保人员进入底坑进行维保作业，不仅要完成位于底坑内设备的保养，包括底坑缓冲器、张紧装置、补偿绳轮等，还要完成轿厢底部和对重装置底部设备的保养，包括安全钳、导靴、补偿装置等。关于张紧装置和安全钳的保养要求，已在机房限速器保养时做了介绍；导靴的保养已在井道导向系统保养时做了介绍；补偿装置包括补偿链、补偿绳装置的保养已在井道悬挂系统保养时做了介绍。本任务不再介绍其组成和工作原理，只介绍其在底坑部分的保养要求。

相关知识

1.轿厢底部和对重装置底部装置

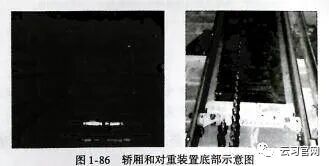

轿厢底部及对重装置底部的装置包括轿底与对重装置底部安全钳及导靴、轿底与对重装置底部补偿链/补偿绳端接装置，如图1-86所示，它们虽然不是安装在底坑，但保养时需要在底坑进行。

2.底坑张紧装置和补偿装

底坑张紧装置是指安装悬挂在导轨底部的装置，悬架、绳轮、对重装置、电气开关等。补偿装置绳轮安装在井道底部，补偿装置的两端经过张紧轮分别与轿厢和对重装置的底部连接。电梯运行时，张紧轮能沿着自身导轨上下自由移动，并能张紧补偿绳，正常运行时，张紧轮处于垂直浮动状态，自身可以转动。

任务准备

根据任务内容及任务要求选用仪表、工具和器材，见表1-61。

任务实施

一、安全钳与导靴的保养

1.瞬时式安全钳及导靴的保养

1)对安全钳机构四周的灰尘和碎屑进行清洁和吸尘。

2)对所有枢轴点和弹簧进行润滑。

3)检查确保安全钳是否位于导轨中心线，且导轨表面是否刮擦安全钳钳口部位。

4)检查和调整导靴的靴衬与导靴的位置，确保使其位于导轨中心线。

5)将轿厢制停，拉动限速器绳，检查关联部件是否能够自由引动。

2.渐进式安全钳及导靴的保养

1)对安全钳机构进行清洁和吸尘。

2)对所有的枢轴点、滚轮和弹簧进行润滑(安全钳动作时，楔块与导轨接触的那一面不能润滑)。

3)检查部件的位置与活动情况，对连杆进行检查、清洁与润滑，确保各安全钳机构的动作灵活可靠。

4)检查调整导靴的靴衬与导靴的位置，确保使其处于导轨中心线。

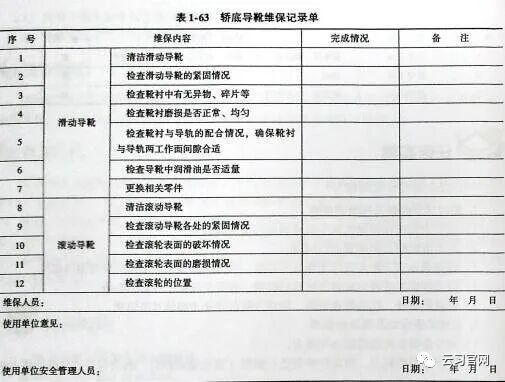

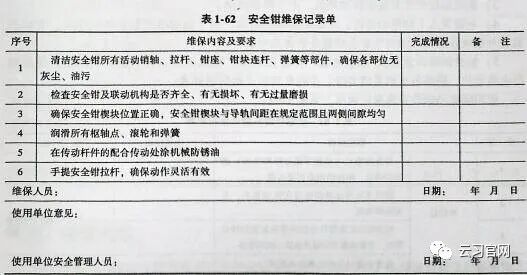

填写安全钳和轿底导靴维保记录单，分别见表1-62、表1-63。

二、补偿链/补偿绳的保养

1)检查补偿链、补偿绳在轿底部位是否固定可靠。

2)检查补偿链档链装置及补偿链距地面的距离是否在200mm范围内。

3)底坑部位的张紧装置转动灵活，上下浮动灵活。

4)对需要人工润滑的部位，应定期添加润滑油。对于使用带张紧轮的补偿绳，要检查监视补偿绳张紧情况的电气安全装置是否保持可靠。

5)检查轿厢称量弹簧/橡胶装置、称量控制盒、轿底压重顶杆与轿底的间隙、轿底随行电缆悬挂、轿底各机械易锈部件，并经常清洁及做防锈处理。

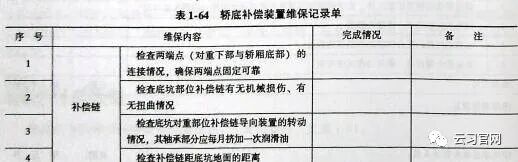

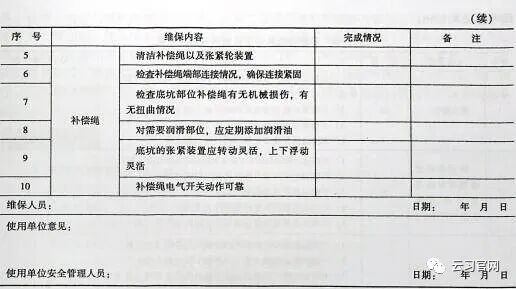

填写轿底补偿装置维保记录单，见表1-64。

三、限速器张紧装置的保养

1)清洁限速器张紧装置。

2)检查距底坑地面的距离。

3)检查限速器断(松)绳开关动作距离位置是否在8~20mm之内。

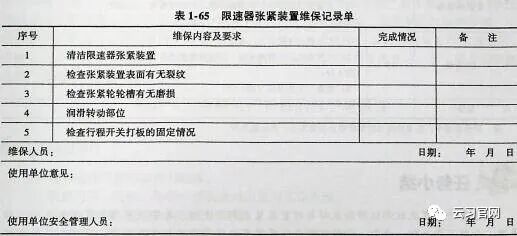

4)张紧轮应转动灵活，转动销轴部分如需加油的，应在每次维保时注入。填写限速器张紧装置维保记录单，见表1-65。

任务考核

任务完成后，由指导教师对本任务的完成情况进行实操考核。电梯底坑其他设备维保实操考核见表1-66。

任务小结

本任务讲述了底坑部位轿厢底部与对重装置底部安全钳、导靴及悬挂装置的组成与工作原理，分析了安全钳、导靴、悬挂装置及张紧装置的保养内容与保养步骤，通过学习及实操练习，学生可掌握对重装置底部其他设备保养的基本知识和基本技能。
