电梯层门系统的维护与保养

电梯层门系统的维护与保养

本项目的主要目的是让学生掌握电梯门系统维保的基本操作。本项目分为两个工作任务，任务一为层门系统的维护与保养，任务二为轿门系统的维护与保养。层门轿门系统的保养任务大致相同，任务展开的步骤也大致相同，即讲述了电梯层门轿门系统的组成和工作原理，包括门的结构与组成、开关门机构、门刀与门锁、门联动机构；分析了电梯层门轿门系统的保养部位、保养要求与保养步骤，包括门的传动与导向装置的保养、门刀与门锁的保养、门扇的保养等内容。通过学习相关知识及实操练习，学生可掌握电梯门系统保养的基本技能。

项目目标

1)掌握电梯门的结构与组成。

2)掌握电梯开关门机构的类型与工作原理。

3)掌握电梯门刀、门锁的组成、作用与工作原理。

4)掌握电梯层门轿门联动机构的工作原理。

5)掌握电梯层门保养的部位、保养要求与保养步骤。

6)掌握电梯轿门保养的部位、保养要求与保养步骤。

7)能够按照规定要求与步骤保养电梯门系统。

内容描述

本项目的核心任务是让学生掌握电梯层门轿门系统保养的基本操作。为此，学生应首先掌握电梯层门轿门系统的组成和工作原理。电梯层门轿门系统作为一个完整的机电一体化装置，包括控制装置及检测装置(门机控制器、主控制器及传感器)、动力装置(门机)、传动装置(连杆传动、带传动、链传动等类型)、导向装置(上坎、地坎、滑轮、偏心轮)、执行机构(轿门、层门)。本项目对其组成与工作原理做了简要介绍。除了熟悉电梯门系统的组成与工作原理，学生还需掌握电梯层门轿门系统的保养部位、保养要求与保养步骤，在此基础上才能进行电梯门系统的维保工作。本项目在介绍电梯门系统组成与工作原理之后，详细分析了电梯门系统保养的基本操作。通过相关知识的学习与实操练习，学生可全面掌握电梯门系统保养的基本技能。

任务一  电梯层门系统的维护与保养

知识目标

1)掌握电梯门扇的结构与组成。

2)掌握门刀、门锁、外部开锁装置的组成与工作原理。

3)掌握电梯层门联动机构的工作原理。

4)掌握电梯层门系统保养的部位、保养要求与保养步骤。

能力目标

1)能够按规定要求与步骤保养电梯层门传动与导向系统。

2)能够按规定要求与步骤保养电梯层门门锁及外部开锁装置。

3)能够按规定要求与步骤保养门扇。

4)养成安全操作的职业素养。

任务描述

电梯层门系统是用来保护乘客免受坠落、剪切、挤压、撞击的装置。该装置是电梯经常运行的装置，在长时间使用过程中，容易出现松动、卡涩、变形和尺寸走位等情况。因此，为保证电梯安全、可靠、平稳的运行，需要定期细致地检查各部位的连接、磨损、形状、位置及功能情况，从而全面细致地对其进行维保。

任务分析

为完成电梯层门系统的保养，电梯维保人员需要掌握电梯层门系统的组成及工作原理，熟悉电梯层门系统保养的部位、保养要求与保养步骤。本任务首先介绍了电梯层门系统的组成及工作原理，随后介绍了电梯层门系统保养的基本知识，在此基础上进行电梯层门系统保养实操任务。

相关知识

一、电梯轿门开关门机构与门刀

电梯上常用的门是水平滑动门，按开启形式的不同，水平滑动门又可分为中分式和旁开式两种类型。本任务介绍门的结构为中分式水平滑动门。

电梯门分为层门和轿门，轿门安装在轿厢上，其开启由安装在轿顶上的自动门机提供动力，通过带传动或其他传动形式(连杆传动、链传动等)带动轿门门扇左右移动，是主动门，其结构如图1-87所示。电梯层门是被动门，其开启是通过安装在轿门挂板上的门刀带动安装在层门挂板上的滚轮来实现的。

二、电梯层门的组成与工作原理

电梯层门是由门锁及门锁滚轮、联动机构(钢丝绳传动机构)及门扇等组成。电梯平层到站后，轿门电动机通过传动带带动轿门上的门扇沿导向系统左右图1-87轿门门机及传动机构实物图移动，固定于门扇挂板上的门刀随门扇的运动而左右移动，从而带动层门门锁滚轮转动，将层门和轿门机械门锁打开，随着门刀的继续移动，门锁滚轮继续移动，从而将层门打开。电梯轿门关门时，也是由轿门门刀带动层门门锁滚轮移动和转动，从而带动层门关闭。

1.门的结构与组成

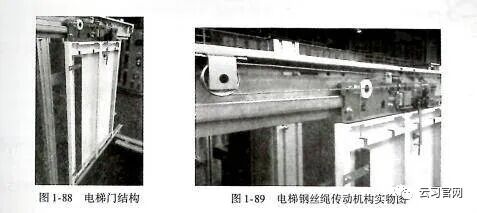

电梯的门，无论是层门还是轿门，均由门扇、门挂板(含门滑轮)、门导靴、门导轨和门地坎等组成，其结构如图1-88所示。层门和轿门的门扇均通过门挂板上的门滑轮悬挂在各自的门导轨上。

2.钢丝绳传动机构

电梯的钢丝绳传动机构是由钢丝绳、导轨架上的绳轮及其端接装置组成，其结构如图1-89所示。电梯的层门是由轿门门刀带动的，轿门是主动门，层门是被动门。层门开启或关闭时，轿门门刀带动门锁滚轮转动和移动，从而带动层门中的一扇门移动，此时悬挂层门挂板的钢丝绳也随着层门的移动而移动，层门的另一扇门通过钢丝绳传动机构而向相反方向移动。

3.门锁与外部开锁装置

为防止乘客被运动的电梯剪切或坠入井道，电梯层门上设置了层门锁。层门锁又称为机电联锁，俗称钩子锁，是锁住层门不被外力打开的重要保护设备，是确认层门已锁牢并经可靠性开关元件验证的关键监管装置。电梯层门关闭后，层门锁可将层门锁紧，防止有人从层门外将层门扒开而出现危险；同时，又可保证只有在层门完全关闭后，层门上的电气开关才会被接通，门锁电路才能接通，电梯方可行驶，从而起到了双重保护作用。层门锁种类很多，最常见的是上钩锁和下钩锁两种形式，图1-90所示为下钩锁实物图。层门锁安装在层门的上方，电梯层门锁的打开与关闭，除了可在平层时由轿门电动机带动外，还可由电梯检修人员用符合安全要求的专制三角钥匙将层门锁脱钩。

任务准备

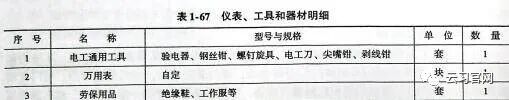

根据任务内容及任务要求选用仪表、工具和器材，见表1-67。

任务实施

电梯层门系统的保养

(一)准备工作

1)维保人员按规定佩戴安全帽，穿戴安全绳和架设防护栏、安全警示牌。

2)进入机房，在配电箱上挂牌警示。

3)按照规范步骤进入轿顶，以检修方式将电梯运行至顶层。

4)将需要用到的工具整齐有序地放置在轿顶横梁上。按下急停按钮，确认无误后方可作业。

(二)层门开启闭合动作维保

层门开启、闭合轻便灵活，无跳动、摆动和噪声，门滑轮的滚动轴承和其他摩擦部位及所有运动部分都应充分润滑，层门开启后，在任何位置都能自闭锁紧。

1.清洁和检查层门上坎和地坎

1)清洁层门上坎顶部灰尘及垃圾。

2)清洁外罩、盖板。

3)清洁层门上坎，确保干净、光滑、无锈蚀。

4)清洁层门侧门板(背部及底部)

5)清洁层门内立柱。

6)清洁地坎和井道内地坎段。

不良处理：层门上坎如有锈蚀或污垢(干油泥),则先用细砂纸或小钢丝刷擦净锈垢，然后用油性回丝布擦抹后再用于回丝布擦净。

2.清洁、检查、润滑、调整层门滑轮

不良处理：

1)如果滑轮外缘有脏物、干油泥或污垢干瘤，应进行剔除后擦净。

2)如果滑轮外缘磨损过大或不圆，应予以更换。

3)检查门滑轮的滚动情况，如有运动卡阻或转动不畅，应润滑轴承部位。

3.检查、调整层门各门板下部插入地坎槽内的两个门导靴的固定情况、插入深度、磨损情况与扭裂情况

1)目测轿门导靴是否紧固，轿门运行是否顺畅。发现开关轿门时有严重晃动时要更换，发现紧固螺母有松动的，用开口扳手将螺母紧固，如图1-91所示。

2)检查导靴插入深度，确保深度足够。

3)检查导靴在地坎槽内有无扭裂，扭裂将增加层门运动的阻力与噪声。发生扭裂时，应先拆下导靴，用手将门板扳直后再重新装上。

4)检查门导靴的磨损情况，当门导靴过度磨损(磨损超过2mm)时应及时更换，以确保层门的安全保护性能。

4.联动机构及牵引装置的维保

1)清洁、检查主(动)、从(动)门联动与牵引装置。

2)应经常并对机构的转动部位进行必要性润滑。

3)检查联动及牵引装置的固定连接部位，如发现机构有松动、松弛或错位迹象，应及时予以紧固。

4)检测及调整层门门头钢丝绳的张力。

检查标准：用弹簧秤对钢丝绳施加1kg·f(1kg·f=9.8N)的力，测量两根钢丝绳的间隙，其值应为55～65mm。

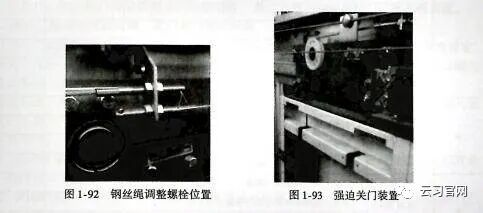

不良处理：利用钢丝绳上的调整螺栓进行调整，调整时两侧螺栓需要同时扭紧和放松。调整螺栓位置如图1-92所示。

5.强迫关门装置(自闭重锤、导管或弹簧)的维保

1)清洁、检查强迫关门装置，如图1-93所示。

2)检查重锤绳索和强迫关门装置有无卡死现象。

3)对自闭门机构的转动部件进行润滑。

4)层门滑动性能好，松手时即能自动关闭。当用手轻微扒开缝隙时，装置应能使门自动闭合严密。在关闭前瞬间有较大的自关闭倾向力。

6.检查及调整止动橡胶

检查标准：在层门关闭状态下，用手拉动层门，使锁钩拉动锁座，目测防撞门止动橡胶的尖部与门锁导向板软接触，如图1-94所示。

不良处理：松开防撞门止动橡胶的锁紧螺母，

旋转调整防撞们止动橡胶。调整止动橡胶可有效减小层门、角门联动时的关门声音。

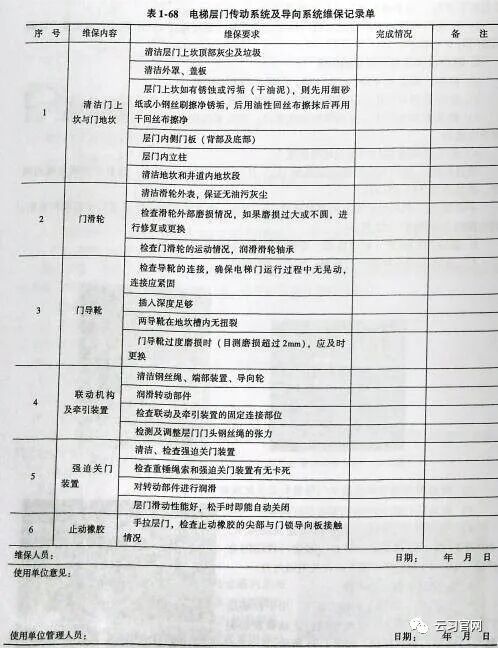

填写电梯层门传动系统及导向系统维保记录单，见表1-68。

(三)门扇的维保

层门各部件应保持横平竖直、尺寸到位且各部件相互间隙符合要求。检查和调整门中心位置、扒门间隙、门扇与门扇间隙。

1.检查与调整中分门的门扇在对口处的不平度

检查标准：在轿厢内关上轿门，用两把刚直尺测量两扇门在对口处的不平度，其值不应大于1mm,如图1-95所示。

不良处理：松开滑轮组件上的吊挂螺栓，在相应位置用胶锤轻打。

2.检查与调整层门门扇的垂直度

门缝的尺寸在整个可见高度上均不应大于2mm。检查标准如下：

1)在层门外观测两扇门的关门间隙，用间隙专用塞尺测量层门上部和下部的关门间隙，不能存在A形或V形。

2)打开层门，在上部用直尺使层门门扇与门套平齐；检查下部门扇是否有凸出或凹入门套的情况。

不良处理：松开层门滑轮组件上的吊挂螺栓，通过增减垫片调整层门门扇的垂直度。

3.检查门扇与地坎的间隙、层门与门套的间隙

门扇与门套的间隙、门扇与门扇的间隙、门扇与地坎的间隙均应符合要求。标准规定，客梯不大于6mm,货梯不大于8mm。门扇与门套、门扇与门扇间的各间隙应均等。间隙太大易造成事故，太小易造成门板外表磨损，尤其是不锈钢层门磨损后较难修复。

检查标准：使用钢直尺或层门、轿门专用塞尺，每扇层门测量两个地方，层门门扇与地坎、层门上部与门套的间隙应为4～6mm。

不良处理：

1)若间隙偏大，松开对应那扇层门靠中部的吊挂螺栓，用胶锤轻轻敲打层门上部转角位置，再测量尺寸是否符合要求。

2)若间隙偏小，松开对应那扇层门靠中部的吊挂螺栓，手拉层门，用胶锤轻轻敲打门滑轮组件，增大与门套的间隙。

4.检查及调整层门偏心轮间隙，保证扒门间隙

扒门间隙靠层门偏心轮来保证。要保证层门下端扒门间隙较小，层门上坎导轨下端的偏心轮必须调整到位，标准中偏心轮与滑轨下部的间隙为应小于0.5mm,但实际上是只要不碰就越小越好。两端偏心轮调整时的偏转方向要各自都朝外翻转，这样可使两偏心轮的中心距最大。

检查标准：关闭层门，先用0.3mm的塞尺测量，

再用0.5mm的塞尺测量。层门偏心轮与门导轨的间隙应为0.3～0.5mm,如图1-96所示。

不良处理：用塞尺测量，用内六角扳手松开固定螺母进行调整。完成后查看偏心轮是否顺畅，若不顺畅，则在限位轮轴承处加适量机油(注意加机油量不可太多，以1～2滴为宜)。

5.检查及调整层门分中

检查标准：一侧层门与门套平齐，观察另一侧是否与门套平齐，若两扇层门同时与门套平齐则为分中。两门允许偏差不大于2mm。

不良处理：松开门头钢丝绳上的限位螺母，左右两侧钢丝绳调整螺栓分别代表左右两侧层门。

调整要求：

1)哪边层门凸出门套，哪边的钢丝绳调整螺栓要扭紧，另一侧的螺栓要放松。

2)一边扭紧螺栓的幅度与另一边放松螺栓的幅度要一致，否则会改变钢丝绳的张力。填写层门门扇维保记录单，见表1-69。

(四)层门锁、锁紧装置、电气联锁、层门外紧急开锁装置的保养

1.检查锁紧装置

1)各层门机械锁钩、锁臂及动触点动作应灵活可靠，在层门关闭上锁时，必须保证不能从外面开启。

2)在电气安全装置动作之前，锁紧元件的最小啮合长度应不大于7mm。

3)层门锁、锁紧装置相互间的锁紧间隙尽量小且保证进钩及退钩时无撞击和摩擦声。

4)扒门时，层门上部间隙小而确保扒门至最大门隙时不影响电梯运行(扒门不停车)。

2.保养门锁电气触点

1)经常清洁门锁动触点污垢，电气安全联锁装置必须保持干净。

清洁方法：

①松开门锁保护盒螺栓，取出门锁保护盒，用干净抹布清洁门锁。层门门锁触点外观应整洁、无磨损。②观察门锁触点有无变形。

不良处理：

①门锁开关打板若有黑色氧化物，则需要使用200号砂纸进行打磨，打磨后用干净抹布擦拭。

②门锁上的静触点若有黑色氧化物，同样需要使用200号砂纸进行打磨，打磨时需要按下急停开关或断电操作，打磨后用干净抹布擦拭。③清洁完成后装上保护盒，拧紧螺栓。

2)接触与啮合良好并有效(锁簧与触点间的接触部分应充分可靠，必须有适量接触压力且不至于卡死),检查电气联锁啮合有效可靠。

检查标准：电气触点应有2～3mm的超行程。

3)电气控制应灵敏、安全、可靠。电梯只能在层门(主、从门)锁均闭合时、触点闭合接通的情况下，才能运行，并需每次检查。无论何时，当层门开启或门锁触点断开时，电梯均应立即停止运行。在轿顶以检修速度向下运行，并手动触发层门锁钩，轿厢应立即制停。

3.检查及调整层门滚轮与轿厢地坎的间隙

层门滚轮与轿厢地坎的间隙应保持为5～10mm,应调整至各层门滚轮与轿厢地坎的间隙均为8～10mm,保证与轿门门刀联动时的啮合深度。

检查标准：将电梯检修运行至轿厢地坎与层门门锁平齐位置，用刚直尺测量轿厢地坎与门锁滚轮的间隙。

不良处理：若间隙过大，则松开螺栓垫片进行调整；若间隙过小，则对层门门头垂直度进行检查调整。

4.检查及调整层门滚轮与轿门门刀两端的间隙，应符合联动设计时的技术要求

1)轿门门刀在穿越层门滚轮中心时，不应因偏离中心使单边间距太小而产生碰擦或造成故障急停。

2)保证轿门门刀在带动层门滚轮联动工作时层门、轿门的同步平齐，特别是层门的锁紧装置在进钩及退钩时的有效啮合与打开。

3)层门滚轮间距应调整至各层层门情况基本相同，保证各层层门与轿门在联动时工作状况基本相同。

检查标准如下：

1)用大约130mm长的胶布贴在层门地坎上，以门刀两边内侧为准线，在胶布上画两条直线。

2)电梯平层，将胶布再次贴在轿厢地坎上，将层门地坎上的两条垂线引到轿厢地坎上。

3)检修运行，将轿厢地坎靠近层门门锁滚轮，用两把钢直尺测量门刀与门锁滚轮之间的间隙。

5.检查及调整层门门锁附件

(1)检查开锁钥匙与摆杆间隙

检查标准：用钢直尺测量层门锁的开锁钥匙与摆杆间隙，其值应为5mm。同时旋转开锁钥匙确保可以开锁。

(2)层门门锁滚轮的置位弹簧

检查标准：目测确认层门门锁滚轮的置位弹簧齐全完好。

6.检查(清洁、润滑)层门外紧急手动开锁装置，应安全可靠

1)手动开锁装置应在层门外，用专用钥匙操作时，不需用过大的力就能打开层门。

2)开锁装置应转动灵活、无卡阻。

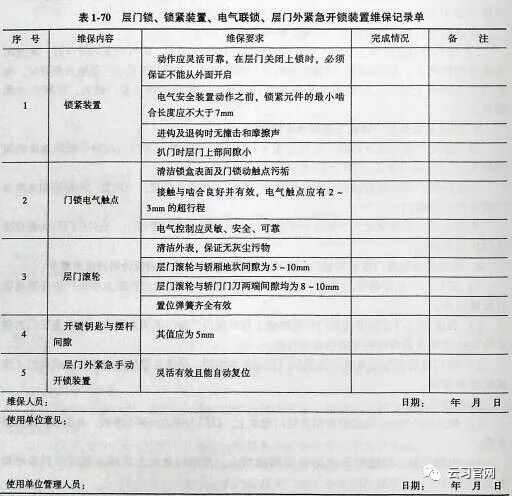

3)开锁后的自动复位必须有效可靠，以确保层门有效锁紧。填写层门锁、锁紧装置、电气联锁、层门外紧急开锁装置维保记录单，见表1-70。

任务考核

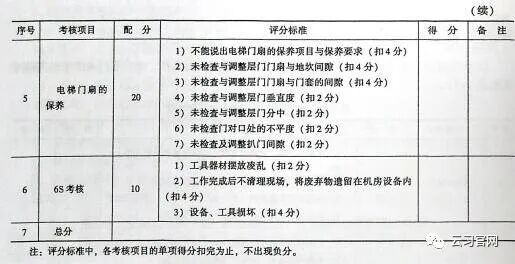

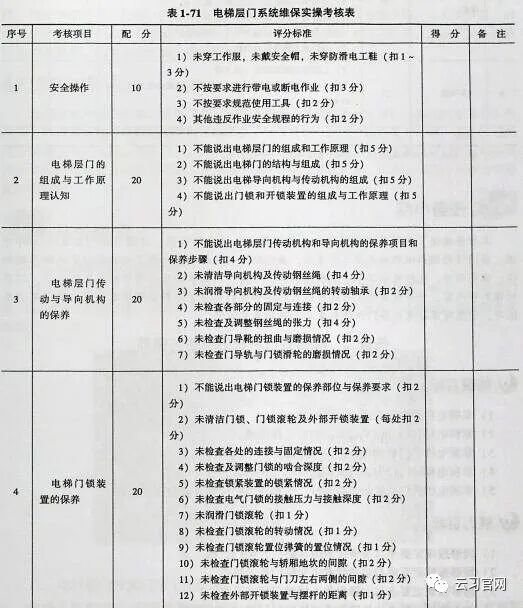

任务完成后，由指导教师对本任务的完成情况进行实操考核。电梯层门系统维保实操考核见表1-71。

任务小结

本任务讲述了电梯层门的组成与工作原理，包括层门门锁、门锁滚轮的组成与工作原理，层门传动钢丝绳的组成与工作原理，层门的结构与组成；分析了电梯层门系统保养的部位、保养项目，包括传动及导向机构的保养，门锁、门锁滚轮及外部开锁装置的保养，门扇的保养等内容，并详细阐述了电梯层门系统各部件的保养方法和保养步骤。通过学习及实操练习，学生可掌握电梯层门保养的基本知识和基本技能。
