电梯安全与门锁电路故障诊断与维修

电梯安全与门锁电路故障诊断与维修

知识目标

1)掌握电梯安全与门锁电路的组成和工作原理。

2)掌握电梯安全与门锁电路的常见故障。

3)掌握运用电压法诊断与排除电梯安全与门锁电路故障的思路与方法。

4)掌握运用电阻法诊断与排除电梯安全与门锁电路故障的思路与方法。

5)掌握运用短接法诊断与排除电梯安全与门锁电路故障的思路与方法。

能力目标

1)能够描述安全与门锁电路常见故障现象并分析原因。

2)能够查找安全与门锁电路开关位置和控制柜触点位置。

3)能够运用观察法诊断与排除安全与门锁电路常见故障。

4)能够运用电压法诊断与排除安全与门锁电路常见故障。

5)能够运用电阻法诊断与排除安全与门锁电路常见故障。

6)能够运用短接法诊断与排除安全与门锁电路常见故障。

项目描述

电梯安全与门锁电路是电梯最重要的电气保护回路，电梯出现的电气故障大部分集中在安全与门锁电路上，因此，掌握电梯安全与门锁电路故障诊断与维修的技能对于电梯维保人员至关重要。本任务介绍了电梯安全与门锁电路故障诊断与维修的基本知识与基本技能。

项目分析

要具备诊断与维修电梯安全与门锁电路故障的技能，首先要掌握电梯安全与门锁电路的组成、元器件分布及工作原理等基本知识，在此基础上，还要掌握常见电梯安全与门锁电路故障现象及分析其故障原因的能力，具备运用观察法、电压法、电阻法、短接法诊断电梯安全与门锁电路故障的技能。为此，本项目介绍了安全与门锁电路的组成和工作原理、常见故障及分析、故障诊断方法等基本知识，为提高学生诊断安全门锁电路的基本技能，任务中给出了具体的诊断实例，通过理论学习及任务实施与训练，学生可全面掌握安全与门锁电路故障诊断的基本知识和基本技能。

相关知识

一、电梯安全与门锁电路的组成和工作原理

1.安全与门锁电路的类型

电梯种类繁多，不同电梯的安全与门锁电路也不尽相同，较为常见的有以下两种。

1)用安全开关串联起来驱动一个继电器(安全继电器),用门电气联锁开关串联起来驱动另一个继电器(门锁继电器),安全继电器、门锁继电器均吸合时，认为电梯处于安全状态，供电正常，允许电梯正常运行。

2)把安全开关、门电气联锁开关直接串联起来接入主板，作为主板检测信号，主板接收到信号则认为电梯处于正常状态，可以运行。安全门锁包含的安全开关种类较多，常见的安全开关有急停开关、限速器开关、安全钳开关、极限开关及缓冲器开关等，门电气联锁开关分为轿门电气联锁开关和层门电气联锁开关。为了节约材料，电路通常按照安装位置进行布线，井道的安全开关线路沿着井道壁线槽布线，轿厢安全开关线路则使用随行电缆，故在检测过程中应采用分段测量法。

2.安全与门锁电路组成元器件简介

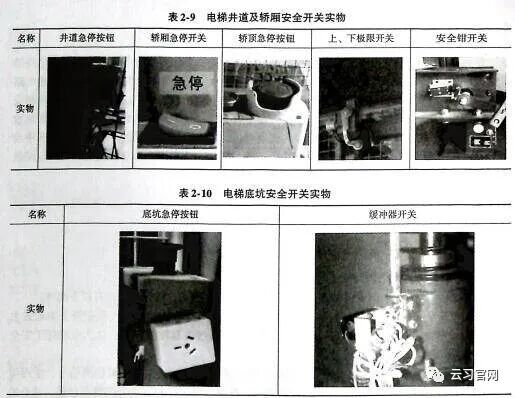

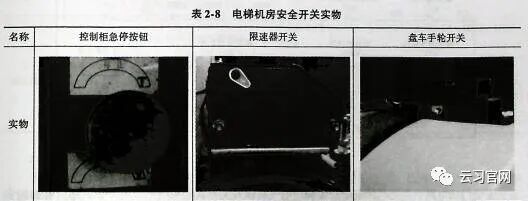

电梯机房安全开关实物见表2-8,电梯井道及轿厢安全开关实物见表2-9,电梯底坑安全开关实物见表2-10。

3.安全与门锁电路的工作原理

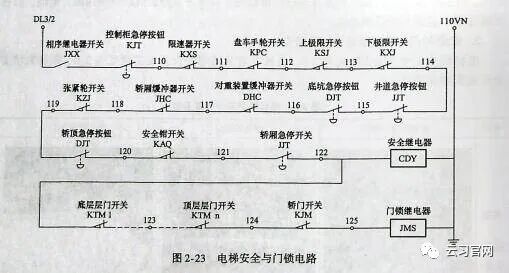

电梯安全与门锁电路如图2-23所示。

安全门锁电路就是把电梯安全开关和门电气联锁开关串联起来所形成的一条回路。电梯的安全与门锁电路包括安全电路、门锁电路。其中，安全继电器控制电路是由众多安全开关串联起来控制安全继电器的控制回路。走向为DL3/2→相序继电器开关→控制柜急停按钮→限速器开关→盘车手轮开关→上极限开关→下极限开关→井道急停按钮→底坑急停按钮→对重装置缓冲器开关→轿厢缓冲器开关→张紧轮开关→轿顶急停按钮→安全钳开关→轿厢急停开关→安全继电器。

电梯门锁电路是从安全回路的轿厢急停点122点开始→底层层门开关→中间层层门开关→顶层层门开关→轿门开关→门锁继电器。电梯安全回路中的开关断开或接触不良都会导致门锁继电器断电。

二、安全与门锁电路的常见故障与诊断方法

1.安全与门锁电路的常见故障

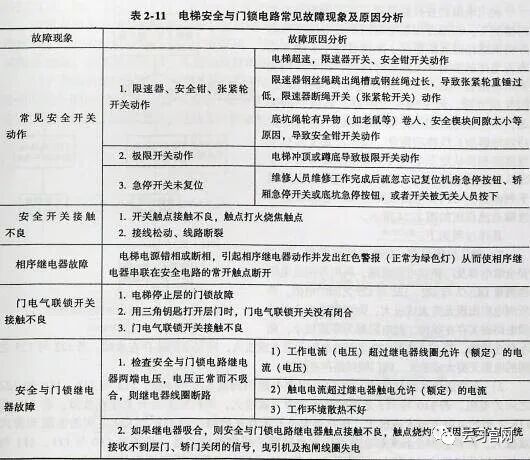

安全与门锁电路常见的故障有以下几类：安全开关动作、安全开关接触不良、相序继电器故障、线路开路、门电气联锁开关接触不良等。表2-11给出了故障现象和原因分析。

2.安全与门锁电路故障诊断方法

安全与门锁电路故障的诊断方法有很多，在维修时可以灵活选用。选择恰当的方法，即使是非常简单的工作也可以提高工作效率，尤其在高楼层电梯维修中尤为明显。当电梯安全与门锁电路出现故障后，控制柜会出现故障代码提示，根据代码提示，运用电压法、电阻法、短接法查找故障点。

下面介绍诊断安全与门锁电路故障较为便捷的一个维修过程。下面以某品牌电梯安全与门锁电路为例进行说明，电路原理图如图2-23所示。

(1)观察法初步判断故障回路 观察安全继电器(CDY)、门锁继电器(JMS)是否吸合，观察主板信号灯是否点亮，主板是否显示故障代码，外显等的情况。如果发现安全继电器(CDY)、门锁继电器(JMS)未吸合，主板中安全电路反馈信号未到主板，主板显示安全电路故障代码等，则可判断为安全电路故障。

(2)电阻法查找故障点 运用观察法只能大致确定故障点，要确认及查找故障点还需要运用具体的诊断方法。

电梯电路故障点的常见排查方法有电阻法、电压法及短接法等，如前所述。下面以图2-23为例具体介绍运用电阻法、电压法、短接法快速查找安全与门锁电路故障点的过程。

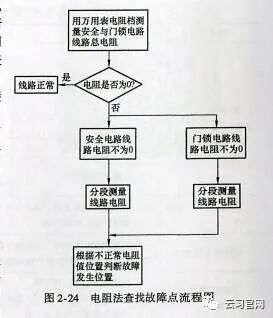

利用电阻法查找故障点，是在线路已断电的情况下，利用万用表电阻档测量电阻来判断开关或线路的通断情况。测量过程中，用万用表表笔接触被测开关或线路两端，如果万用表显示电阻较小或为零，则不存在故障；反之，则存在故障。对于较长的线路，利用一端接地，另一端用万用表测量对地电阻，这样可以巧妙地解决长线路的测量。电阻法通常是在用观察法初步认定安全与门锁电路故障后进一步确认和查找故障点的一种方法。电阻法主要用于判断安全与门锁电路线路故障。电阻法查找故障点流程图如图2-24所示。

具体过程如下：

1)确认故障范围，判断故障点回路。断开

根据不正常电阻安全继电器及门锁继电器线圈，利用万用表电阻档测量DL3/2与122、122与125之间的电阻，若发生位置所测电阻出现无穷大或极大，则可判断安全与门锁电路确实存在故障，若电阻都为零或较小，则不存在故障。若DI3/2与122之间的电阻无穷大或极大，则安全回路存在故障；若122与125之间的电阻无穷大或极大，则门锁回路存在故障。

2)查找安全回路故障点。利用万用表电阻档测量110与112、112与118、118与122之间的电阻，若110与112之间的电阻无穷大或极大，则机房安全开关存在故障；若112与118之间的电阻无穷大或极大，则井道安全开关存在故障；若118与122之间的电阻无穷大或极大，则轿厢安全开关存在故障。找出故障空间位置后，进一步测量110与111、111与112、112与113、113与114,直至121与122之间的电阻，直到确定故障点为止。

3)查找门锁回路故障。利用万用表电阻档测量122与124、124与125之间的电阻，若122与124之间的电阻无穷大或极大，则层门电气联锁开关存在故障；若124与125之间的电阻无穷大或极大，则轿门电气开关存在故障。找出故障段位置后，进入相应故障段逐点测量，直到确定故障点为止。

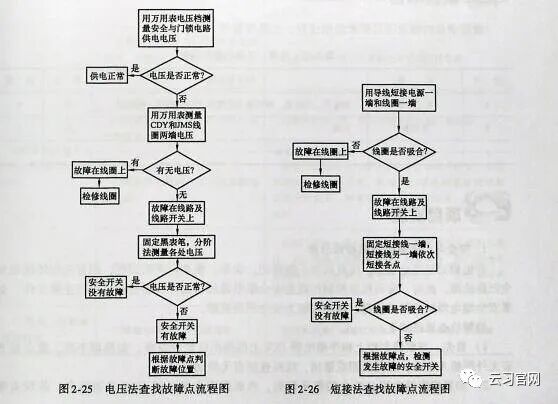

(3)电压法查找故障点  电压法就是在电路通电的情况下利用万用表电压档进行检测。万用表档位要根据电路的电源进行选择，交流电源使用交流电压档，直流电源使用直流电压档。万用表量程也根据电路实际使用电压来选择，安全与门锁电路常用的是110V和220V电压。对于直流电压的测量，注意黑表笔应接触负极，红表笔接触正极，交流电压测量则无此限制。电压法查找故障点流程图如图2-25所示。

电压法寻找安全与门锁电路故障点的步骤如下：

1)用万用表交流电压250V档测量DL3/2、110VN两端子间的电压。若有电压，说明电路通电正常。

2)若DL3/2与110VN之间无电压，用万用表的交流电压250V档测量CDY和JMS线圈两端的电压。若有电压，说明故障在线圈上，若无电压，故障在线路及开关上。

3)把万用表调至交流电压250V档，黑表笔固定在110VN端，红表笔依次接触110、112、118、122、124、125点。若110点有电压，则机房相序继电器没有故障；若112有电压，则机房安全开关没有故障；若118有电压，则井道安全开关没有故障；若122有电压，则轿厢安全开关没有故障；若124有电压，则层门开关没有故障；若125有电压，则轿门开关没有故障。如果发现故障，先到相应故障段进行修复然后继续测量。

(4)短接法查找故障点 短接法就是利用短接线短接部分线路或开关来排查故障的方法。短接法使用起来存在一定风险，因为短接法不能短接负载即不能连通电源正、负极和相、中性线，否则会造成电源短路。故障排查后，还应及时拆除短接线。短接法查找故障点流程图如图2-26所示。

具体查找步骤如下：

1)用导线短接DL3/2与门锁继电器JMS左端之间的线路，若线圈若吸合，说明故障在线路开关线路上；若不吸合，说明故障在线圈上。

2)若故障发生在线路开关及线路上，用导线一端固定在门锁继电器JMS左端，另一端依次连接110、112、118、122、124、125点。若连接110时JMS吸合，则机房相序继电器没有故障；若连接112时JMS吸合，则机房安全开关没有故障；若连接118时JMS吸合，则井道安全开关没有故障；若连接122时JMS吸合，则轿厢安全开关没有故障；若连接124时JMS吸合，则层门开关没有故障；若连接125时JMS吸合，则轿门开关没有故障。如果发现故障，缩小范围继续短接直至发现故障，进行修复然后继续测量。

短接法常常使用在层门电气联锁开关的故障排除中，为了方便排查，通常短接层门所有电气联锁开关，然后进入轿顶慢车排查层门电气联锁开关故障，维修好后再拆除短接线。另外，短接法涉及的注意事项较多，在高压设备中不能采用该方法，不熟练的情况下也不建议使用该方法进行维修。

除了以上介绍的故障排查方法外，还有替代法、讯响法、试灯法、验电笔法、程序检查法等，在维修中可灵活选用。

项目准备

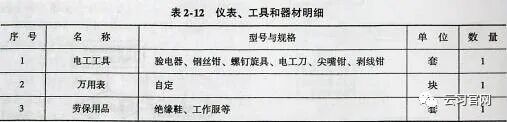

根据项目内容及项目要求选用仪表、工具和器材，见表2-12。

项目实施

1.安全与门锁电路故障检修思路

若电梯处于停止状态，所有信号不能登记，快车、慢车均无法运行，则首先应怀疑是安全回路故障。此时，应到机房控制柜观察安全继电器的状态，观察指示灯是否正常工作，如果安全继电器处于释放状态，则可判断为安全回路故障。

故障检查思路如下：

1)首先，观察控制柜上相序继电器JXX上的指示灯是否点亮，如果都不亮，重点检查有无外网输入电源，有无断相或错相，线路连接有无松动等。

2)如果相序继电器JXX上的指示灯亮，再观察安全继电器CDY是否吸合，若没有吸合，则说明安全电路有故障。用万用表检查安全电路。

3)电梯安全电路的检修思路是先判断故障大致位置，即是在机房、井道、轿厢还是底坑，判定大致位置后，缩小检查范围。在断电的情况下，可以用电阻法来检修。用万用表电阻档的200Ω档位或用二极管检测档。

具体方法检修步骤如下：

判定故障在机房后，找到控制柜接线端子排中编号为110、111、122的接线端，分别测量111与122端、110与122端的通断情况，如前者接通，后者没有接通，则故障点发生在限速器开关及其线路上。

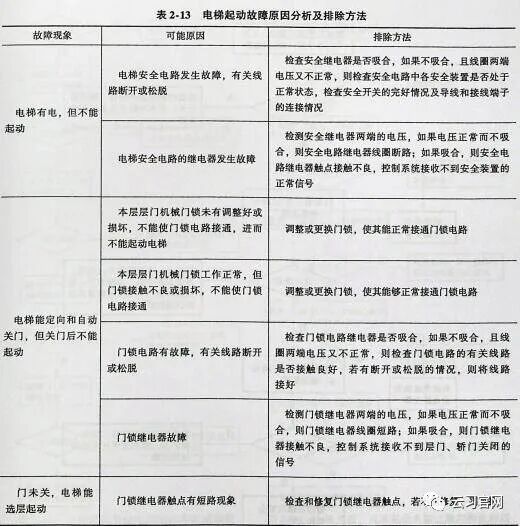

表2-13列出了电梯起动故障原因分析及排除方法。

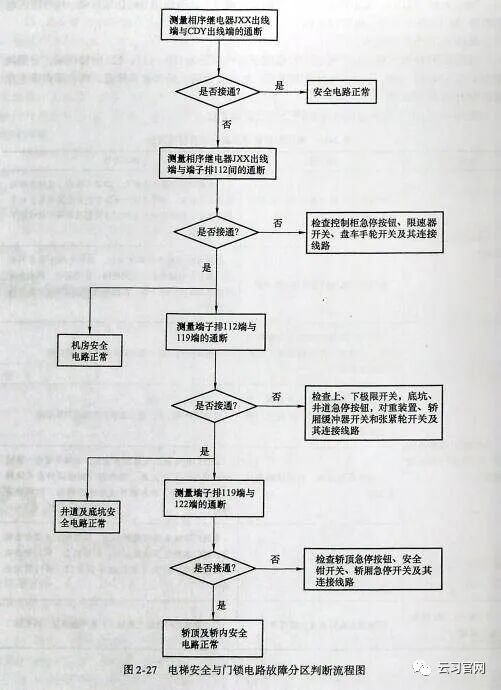

2.判断电梯安全与门锁电路故障位置的分段检修流程电梯安全与门锁电路故障分区判断流程图如图2-27所示。

3.电梯机房部分安全电路检修流程图

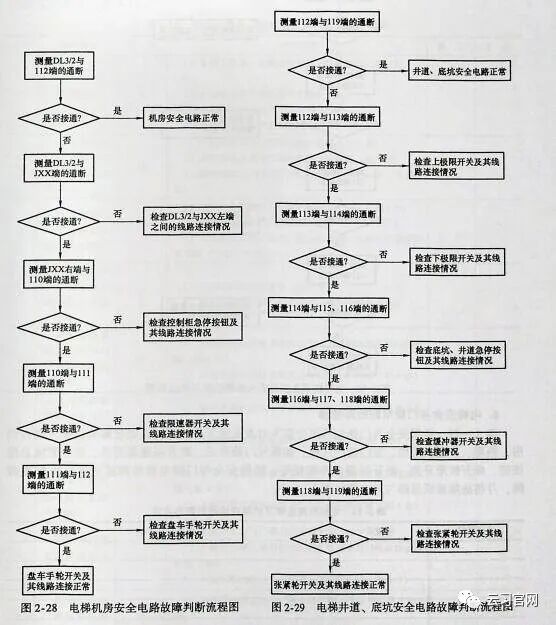

电梯机房安全电路故障判断流程图如图2-28所示。

4.电梯井道、底坑部分安全电路检修流程图

电梯井道、底坑安全电路故障判断流程图如图2-29所示。

5.电梯轿顶及轿厢安全电路检修流程图

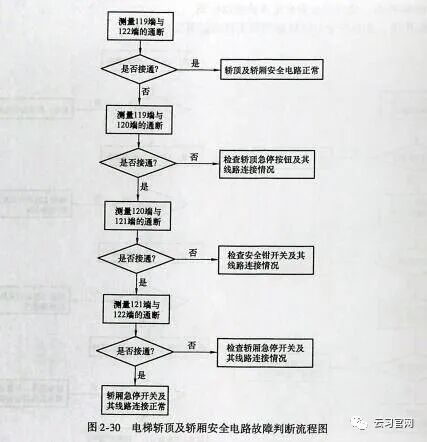

电梯轿顶及轿厢安全电路故障判断流程图如图2-30所示。

6.电梯安全与门锁电路故障检修

两人一组，根据安全与门锁电路图分别为对方设置五处故障，五处故障的设置分别在机房、轿厢、井道、底坑、层门轿门区域，如断开门锁开关、断开限速器开关、断开底坑急停按钮、断开极限开关、断开轿顶急停按钮等，根据安全与门锁电路故障排查流程图排查故障，并将故障诊断思路与方法填在表2-14中。

项目考核

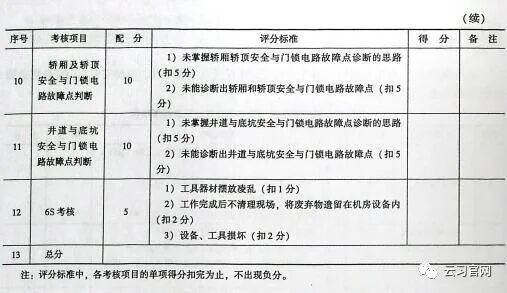

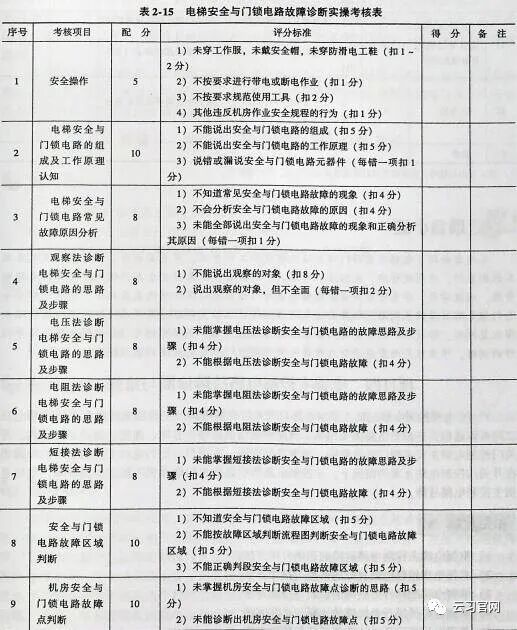

项目完成后，由指导教师对本任务的完成情况进行实操考核。电梯安全与门锁电路故障诊断实操考核见表2-15。

项目小结

本项目介绍了电梯安全与门锁电路的组成和工作原理，常见安全与门锁电路故障现象及其原因分析，运用观察法、电阻法、电压法、短接法诊断电梯安全与门锁电路故障的思路和步骤。通过学习，学生可全面掌握电梯安全与门锁电路故障诊断的基本知识。通过电梯安全与门锁电路故障位置判断、机房安全与门锁电路故障位置判断、井道底坑安全与门锁电路故障位置判断、轿顶和轿厢安全与门锁电路故障位置判断、电梯安全与门锁电路故障分析等操作的训练，学生可全面掌握诊断与维修电梯安全与门锁电路故障的基本技能。
