电梯制动电路故障诊断与维修

电梯制动电路故障诊断与维修

电梯曳引电动机断电以后要实现准确制停，须由电磁制动器完成。电磁制动器是由制动电路所控制，电磁制动器出现的故障主要包括制动线圈故障和制动电路故障。本项目介绍的电磁制动器故障是指制动电路出现故障所引起的。通过对电磁制动器的学习和电磁制动电路的学习，学生可掌握电磁制动的基本原理。在此基础上，介绍了常见制动故障及其原因分析、制动故障诊断与维修的基本步骤和方法。通过训练，学生可掌握排除电梯制动电路故障的基本技能。

知识目标

1)掌握电梯电磁制动器的基本结构和工作原理。

2)掌握电梯制动电路的组成和工作原理。

3)掌握电磁制动器的常见电气故障、故障原因及排除方法。

4)掌握电梯制动电路故障的检修步骤与方法。

能力目标

1)能够分析电磁制动器故障产生的原因并给出排除的方法。

2)能够按正确的步骤和方法检修电梯制动电路故障。

项目描述

电梯制动故障表现为电梯制动器不起作用，电梯无法进行制动或者无法解除制动。本项目要求根据制动故障现象及电梯制动电路图进行故障原因分析，排除电梯制动故障并填写电梯检修记录单。

项目分析

电梯正常运行过程中，制动器及其电路出现故障将导致电梯不能正常运行。须根据电梯制动电路原理图分析与查找故障原因及故障点，并进行故障排除使电梯恢复正常运行，填写电梯维修记录单，描述故障排除过程。

电梯制动电路是一个由运行接触器、门锁继电器联锁辅助触点和制动接触器两组常开主触点串联的回路。当电梯处于安全状态时，安全继电器吸合，门锁继电器也吸合。电梯处于运行状态时，运行接触器吸合，制动接触器线圈也得电吸合，制动电路接通，制动器动作。因此，检查电梯制动电路故障时，应首先检查安全继电器和门锁继电器是否吸合，电梯是否处于安全状态；其次要检查运行接触器和制动接触器是否能完成吸合动作。如果不能完成吸合，则应该检查运行接触器和制动接触器故障，并按照主控制电路图检查运行接触器和制动接触器线圈线路故障。在接触器和继电器完好的情况下，按照制动电路图检查相关接触器触点是否正常接通。由此可见，电梯制动电路出现故障并不是一个独立的问题，涉及的电路包括电源电路、安全与门锁电路、主控制电路和制动电路。

相关知识

一、电梯电磁制动器的结构与工作原理

电梯电磁制动器是电梯最重要的安全装置，它对主轴转动起制动作用，能使运行的电梯轿厢和对重在电磁制动器断电后立即停止运行，并在任意位置定位不动。目前我国使用的制动器主要分为抱闸制动器和盘式制动器。

当电梯处于停止状态时，曳引电动机和制动线圈没有电流通过，制动电磁铁不具有吸引力，但是在制动弹簧的作用下，制动瓦块紧紧地将制动轮控制住，从而保持电梯静止；当电梯开始运行时，在曳引电动机通电旋转的瞬间，制动电磁铁中的线圈也同时通入电流，电磁铁铁心迅速磁化吸合，同时带动制动臂克服制动弹簧的作用力，使制动闸瓦张开，与闸轮完全脱离，从而使电梯在无制动力的情况下得以运行；当电梯轿厢到达目的层站停车时，曳引电动机失电，制动电磁铁中的线圈也同时失电，电磁铁铁心中的磁力迅速消失，铁心在制动弹簧的作用下通过制动臂复位，使制动闸瓦将闸轮抱住，电梯停止运行，这种类型的制动器称为抱闸制动器。

相比较传统的抱闸制动器而言，盘式制动器稳定性更高，结构更加良好，性能更加完善，是较高端和专业化的自动设备，现已广泛应用于高速和吨位较大的电梯系统之中。

电梯一般采用常闭式双瓦块型直流电磁制动器，其实物图如图2-39所示。这种制动器性能稳定，噪声小，制动可靠。它一般由制动电磁铁、闸轮、销轴、制动弹簧等组成。对于有齿轮曳引电动机，制动器安装在电动机的旁边，即在电动机轴与蜗杆轴相连的闸轮处；对于无齿轮曳引电动机，则安装在电动机与曳引轮之间。

二、电梯制动电路的组成和工作原理

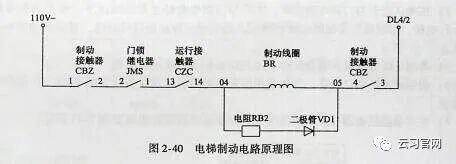

电磁制动电路是由断路器DI4/2、门锁继电器JMS、运行接触器CZC、制动接触器CBZ、制动线圈等组成的串联电路。其电路原理图如图2-40所示。

当电梯处于安全状态时，安全继电器CDY吸合，门锁继电器JMS也吸合，当电梯运行时，运行接触器触点CZC吸合，制动接触器触点CBZ吸合制动线圈得电，制动电路接通，电流经过制动线圈，制动电磁铁铁心具有磁性，导致制动弹簧失去压力，制动闸瓦和制动轮分离，从而保证电梯的正常运行。若电路中任一部件的触点断开，则制动线圈失电，从而切断制动器电源，制动器制动，轿厢停止移动，起到安全保护作用。

因此，检查制动电路故障时，应首先检查制动接触器是否能完成吸合动作，如果制动接触器不能完成吸合动作，则应该按照制动电路原理图检查串接在制动电路中相关触点是否正常接通，相关线路是否断开，制动线圈是否损坏。

三、电梯制动电路常见电气故障

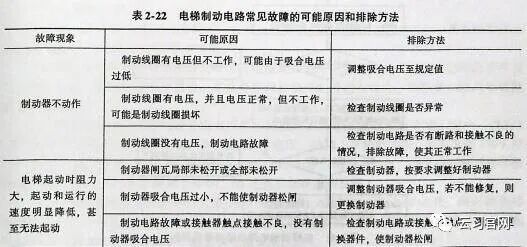

有些电梯出现故障是因为制动接触器及连接线路出现问题。制动器使用时间过长或年限过久，导致触点接触不良或粘连，接触效果不理想，时好时坏，促使闸瓦和制动轮不断摩擦而产生消耗和磨损，导致制动器的制动作用失效，电梯出现故障。电磁制动器不动作也是制动电路常见的故障现象。表2-22列出了电梯制动电路的常见故障，并给出了可能的原因和排除方法。

四、电梯制动电路故障的检修步骤与方法

在排除电梯制动器机械故障的情况下，根据制动电路的工作原理图，在机房进行制动电路的检测，

1)在确认安全与门锁电路正常，安全与门锁继电器正常的情况下，按外召唤按钮或检修运行电梯，观察运行接触器的吸合情况。当电梯运行接触器吸合时，观察制动接触器是否吸合。

2)若制动接触器没有吸合动作，应先检查制动线圈控制电路。

3)若制动接触器已吸合，首先要用仪表检测制动器现场接线盒端子04、05端的电压是否正常。

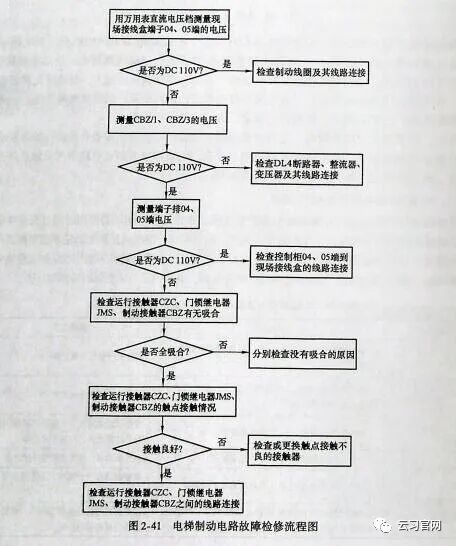

4)在制动器机械部分正常的情况下，制动电路检测流程图如图2-41所示。

项目准备

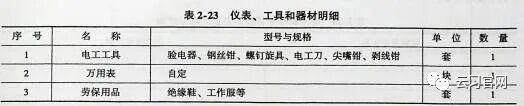

根据项目内容及项目要求选用仪表、工具和器材，见表2-23。

项目实施

一、电梯制动电路故障检修实例

电梯出现安全事故，严重威胁乘客的生命健康。在出现的电梯事故中，很多都是制动器出现问题所导致的，因此为了提高电梯的安全性，除了严格执行维保制度外，对涉及安全的主要安全部件要缩短检验的期限和周期，增强检验的力度，对制动器的安全和稳定性定期进行全面地检测，及时发现其暴露的问题和出现的状况，以保证电梯的长久使用和稳定运行。

在运行中及时发现和排除制动器的安全隐患，出现故障时，通过观察控制柜显示的故障代码和相关接触器的吸合情况，按电梯制动电路故障检测流程图进行故障检测。

(一)检查思路

观察控制柜上指示灯、主控制板及相序继电器JXX的指示是否正常，各控制电压是否正常，相关接触器和继电器CZC、JMS是否正常吸合，仔细观察电梯在起动瞬间制动接触器是否有吸合情况，在排除电梯制动器机械故障的情况下，根据电梯制动电路原理图和电梯制动电路故障检修流程图逐步进行检测。

(二)实操过程

由于电梯运行时，抱闸没有松开，在确定安全与门锁电路正常的情况下，观察电梯起动瞬间电磁制动接触器CBZ的吸合情况。

1)如果没有吸合，用万用表交流电压档检测制动接触器CBZ/1、CBZ/3之间是否有交流110V电压，若有电压但不吸合，则应更换该接触器；若没有电压，则检查上级供电线路连接是否良好。

2)如果有吸合，用万用表直流电压档检测控制柜制动接触器触点下端CBZ/1、CBZ/3之间是否有直流110V电压。若没有直流110V电压，检测上级供电线路；若有直流110V电压，检测控制柜端子排04、05端是否有直流110V电压，若没有电压，则要检查制动接触器触点下端CBZ/1、CBZ/3到端子排04、05之间的接线是否良好。

3)在现场控制盒检查是否有直流110V制动电压，若没有直流110V电压，则要检查控制柜端子排04、05端到现场接线盒的接线；若有110V直流电压，而抱闸没有松开，在排除电磁制动器机械故障的情况下，应更换电磁线圈。

二、电梯制动电路故障检修

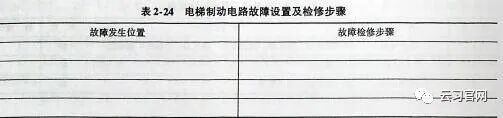

两人一组，针对制动电路中的线路连接、门锁继电器、运行接触器、抱闸接触器，互设故障并进行故障诊断与维修，将故障发生的位置和故障诊断的步骤写出，列入表2-24。

项目考核

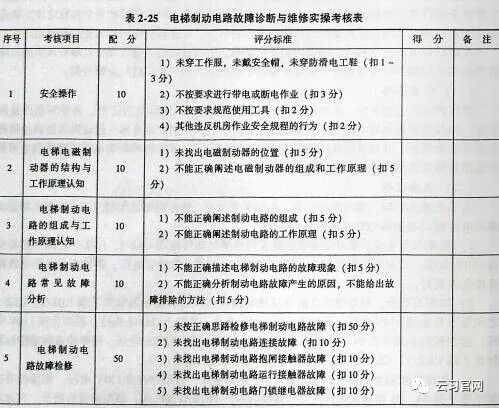

项目完成后，由指导教师对本项目的完成情况进行考核。电梯制动电路故障诊断与维修实操考核见表2-25。

项目小结

本项目介绍了电梯制动器的类型、结构及工作原理，电梯制动电路的组成和工作原理，常见电梯制动电路故障，制动电路故障检修流程图。通过学习和任务实施，学生可掌握电梯制动电路故障诊断与维修及电磁制动器的基本知识和基本技能。
