三相异步电动机的构造与铭牌

一、三相异步电动机的构造

异步电动机构造很简单，它是由定子和转子两大部分以及其他附件所组成。图1-1是一台拆卸了的鼠笼式异步电动机。

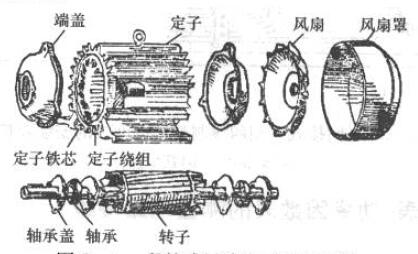

图1-1 鼠笼式异步电动机的构造

1. 定子

定子分为定子铁芯、定子绕组和外壳三部分。

定子铁芯是电动机磁通经过的部分，主要作导磁用。为了减少磁带和涡流损耗，环形的定子铁芯由冲了槽的0.5mm厚的D22-D24硅钢片叠成，如图1-2所示。定子铁芯内圆的沟槽是用来嵌放定子绕组的。

定子绕组是电动机视线电磁能量转换的关键部件，它由铜或铅制的电磁线绕制而成，嵌放在定子槽内。三相异步电动机共有三相绕组，各相绕组的出线端引出机外，可按要求按成星形（Y）或三角形（△）。现在生产的电动机多把引出线接到接线板上，通过连接片改变连线柱间的连接关系，即可实现Y或△接线（见图1-3）。

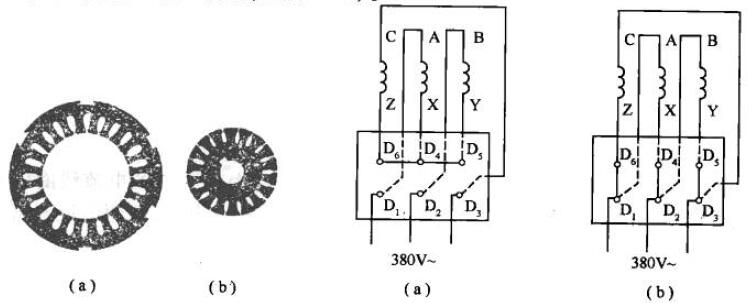

图1-2 定子冲片和转子冲片    图1-3 三相定子绕组连接示意图

（a）定子冲片；（b）转子冲片    （a） 星形；（b）三角形

定子外壳是用铸铁铸成的。作用是固定铁芯、支持端盖。

2. 转子

转子是由转轴、轴承、转子铁芯和转子绕组组成。

转轴的作用是支承转子铁芯和传递、输出机械功率。

转子铁芯也是电动机磁路的组成部分，它是由0.5mm厚硅钢片铁芯片（见图1-2（b））叠压而成，转子铁芯的外圆四周有供安放转子绕组的沟槽。

转子绕组有两种形式，即鼠笼式和线绕式。

鼠笼式转子的绕组是由简单的铝或铜导条与端环组成，形如松鼠笼子，因而得名鼠笼（见图1-4）.导条可以是每槽一根铜条，在导条两端用环焊接起来形成转子绕组，如图1-4（a）所示。实际应用中，中小型异步电动机转子多采用铸铝式，用熔化的铝液将导条、端环及用于通风散热的风叶铸成一个整体，如图1-4（b）所示。

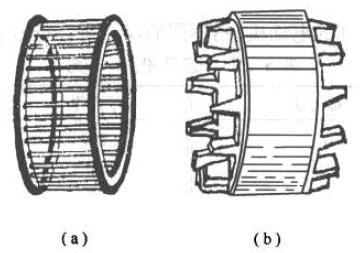

图1-4 鼠笼式转子的绕组

（a）铜条式；（b）铸铝式

线绕式转子绕组和定子绕组相似，也是采用绝缘导线绕制的三相对称绕组。转子的三相绕组一般都接成星形（Y），三根引出线分别连接到固定的转轴上的3个铜制滑环上。环与环之间以及环与轴之间彼此绝缘，在各个环上都装有一对电刷，通过电刷使转子绕组与外电路（例如，启动或调速用电阻）接通，所以线绕式转子又叫滑环式转子。

具有鼠笼转子的电动机称鼠笼式电动机，具有线绕转子的电动机叫线绕式电动机，又叫滑环式电动机，线绕式电动机转子的外形与结构如图1-5所示

图1-5 线绕式电动机转子的外形与结构

（a）外形；（b）结构图

1-转轴；2-转子铁芯；3-滑环；4-转子绕组出线头；5-电刷；6-刷架；7-电刷外接线；8-三相转子绕组；9-镀锌钢丝箍；10-转子绕组

二、三相异步电动机的铭牌

每台电动机在机座外壳上都有一块铭牌，上面标明这台电动机的规格、性能。表1-1为小型异步电动机的铭牌。

表1-1 异步电动机铭牌

1. 型号JO2-51-4

JO2是系列型号，不同系列的电动机，用不同的汉语拼音符号表示，其含义见表1-2。

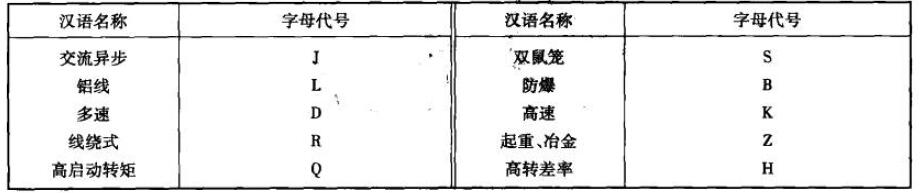

表1-2 汉语代号含义

第二段数字51的意义是：5号机座，1号定子铁芯长。

第三段数字4是表示4个磁极。

2. 输出功率（也叫额定容量、额定出力）

它是表示电动机功率大小的一个标志。额定出力7.5kW表示电动机可以带动7.5kW负载连续运行。如超过7.5kW运行则可能烧毁电动机或缩短电动机寿命。

产品型号含义如下：

3. 额定转速

电动机所带负载不同，转速也略有变化。轻载时稍比重载时快一些。所谓额定转速是指电动机带额定负载时的转速，它比定子旋转磁场转速略低。例如，四极电动机磁场转速是1500r/min，而电动机额定转速在1450r/min，比磁场转速总小几十转每分。

4. 额定频率

额定频率是指通入电动机的交流频率。交流电频率不同，对电动机的转速和出力都是有影响的。我国电力系统频率规定为50HZ（即50周波）。

5. 额定电压

在额定运行情况下，定子绕组应加的线电压值，叫额定电压，单位为伏（V）。电动机只能按铭牌上规定电压使用，允许此电压上下差为。通常，铭牌上标有两个电压值，例如，220V/380V，这表示电动机的额定电压有380V和220V两种，根据电源电压为380V，将这6个出线头接成Y形使用，如果电源电压为220V，可以把电动机6个出线头接成△使用。

6. 额定电流

随着电动机所带负载的不同，定子电流是变化的。轻载是电流较小，满载时电流较大。

额定电流的意义是，当电动机带额定负载，电源电压是额定电压时，电动机定子的线电流就是额定电流。

电动机线圈导线的粗细，是根据这个电流决定的。因此运行电流如比额定电流大很多，将会造成定子线圈温度过高，可能烧毁电动机。
