电工入门第四节
电工材料
第四节电工材料
一、常用导电材料
导电材料大部分是金属，其特点是导电性好，有一定的机械强度，木易氧化押腐蚀,容易加 工焊接。
1. 铜.钼和电线电缆
1) 铜
铜导电性好，有足够的机械强度,并且不易腐蚀,被广泛应用于制造变压器，电机和各种电 器线圈。
铜根据材料的软硬程度,分为硬铜和软铜两种，在产品型号中，铜线的标志是“T”、“TV” 表示硬铜,“TR”表示软铜。
2) 铝
铝导线的导电系数虽比铜大，但它密度小，同样长度的两根导线，若要求它们的电阻值一 样，铝导线的截面积比铜导线大1. 68倍。
铝资源丰富,价格便宜，是铜材料最好的代用品。但铝导线焊接比较困难，铝也分为硬铝 和软铝。
用做电机、变压器线圈的大部分是软铝，产品型号中，铝线的标志是“L”、“LV”表示硬铝， “LR”表示软铝。
3) 电线电缆
电线电缆品种很多,按照它们的性能、结构、制造工艺及使用特点分为裸线、电磁线、绝缘 线电缆和通信电缆4种。
(1) 裸线。该产品只有导体部分，没有绝缘和护层结构。
它分为圆单线、软接线、型线和硬绞线4种，修理电机电器时经常用到的是软接线和型线。
(2) 电磁线。电磁线应用于电机电器及电工仪表中，作为绕组或元件的绝缘导线。常用 的电磁线有漆包线和绕包线。
(3) 绝缘线电缆。我们低压所用的绝缘线电缆主要用于固安敷设在交流50Hz,额定电压 0. 61 kV及以下输配电电路上。它主要由导线线芯、绝缘层护层、填充料组成。
(4) 通信电缆。通信电缆是指用于
(5) 根据用途和使用范围分为市内通信电缆，近距离通信(音频)和远距离的高频载波和数字通信及 信号传输的电缆。
长途对称电缆。同轴电缆、光纤电缆、射频电缆 等几种。
2. 聚氣乙烯和橡皮绝缘导线
广泛用于额定电压(V0/V)450/750、300/500V及以下，和直流电压1000V以下的动力装 置及照明电路敷设中，是我们最常用材料之一。
二、电热材料
电热材料是用来制造各种电阻加热设备中的发热元件,作为电阻接到电路中，把电能变为 热能，使加热设备的温度升高。
常用的电热材料有镍铬合金和铁铬铝合金。
(1) 镍铬合金:特点是电阻系数高，加工性能好，高温时机械强度较弱，用后不变脆，适用 于移动式设备上。
(2) 铁铬铝合金:特点是抗氧化性比镍铬合金好，价格便宜，但高温时机械强度较差,用后 会变脆，适用于固定设备上。
三、保护材料
电工常用保护材料为熔丝又称保险丝，常用的是钥锡合金线。合理的选择培丝，对安全可 靠运行关系很大。现简单介绍如下：
1) 照明及电热设备电路
(1) 装在电路上的总熔丝额定电流，等于电度表等电流的0. 9倍~ 1倍。
(2) 装在支线上的熔丝额定电流，等于支线上所有电气设备额定电流总和1倍~1. 1倍。
2) 交流电动机电路
(1) 单台交流电动机电路上的熔丝额定电流，等于该电动机额定电流1. 5倍~2. 5倍。
(2) 多台交流电动机电路的总熔丝额定电流,等于电路上功率最大一台电动机额定电流 的1. 5倍- 2. 5倍，再加上其他电动机额定电流的总和。
3) 交流电焊机电路
(1) 电源电压是220V，熔丝的额定电流等于电焊机功率(kW)数值的6倍。
(2) 电源电压为380V,熔丝的额定电流等于电焊机功率(kW)数值的4倍。
四、常用绝缘材料
由电阻系数大于109n - cm的物质所构成的材料在电工技术上叫做绝缘材料。在修理电 机和电器时必须合理地选用。
1. 固体绝缘材料的主要性能指标有以下几项：
(1) 击穿强度。
(2) 绝缘电阻。

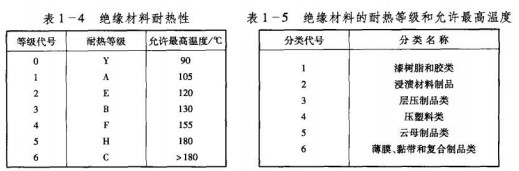

(3) 耐热性。绝缘材料耐热性见表1-4。
(4) 黏度、固体含量、酸值、干燥时间及胶化时间。
(5) 机械强度。
(6) 绝缘材料的分类和名称。
固体绝缘材料的分类及名称见表1 -5。
2. 绝缘漆
1） 浸漆类
浸溃漆主要用来浸溃电机。电器的线圈和绝缘漆零件,以填充其间膜和微孔，提高它们的 电气及力学性能。
2） 覆盖漆
覆盖漆有清漆和瓷漆两种，是用来涂覆经浸溃处理后的线圈和绝缘零部件，使其表面形成 连合而成的漆膜，作为绝缘保护层。
3） 硅钢片漆
硅钢片漆用来覆盖硅钢片表面的，以降低铁芯的涡流损耗,增强防锈及耐腐蚀的能力。
五、常用磁性材料
各种物质在外界磁场的作用下，都会呈现出不同的磁性，根据磁性材料和特性，其分为软 磁材料和硬磁材料（又称永磁材料）两大类。
1） 软磁材料
软磁材料的主要特点是导磁率高，剩磁弱。
这类材料在软弱的外界磁场作用下就能产生较强的磁感应强度，而且随着外界磁场的增 强,很快达到磁饱和状态，当外界磁场去掉后，它的磁性就基本消失。
2） 硬磁材料
硬磁材料的主要特点是剩磁强，这类材料在外界磁场的作用下，不容易产生较强的磁场强 度,但当其达到磁饱和后，即使外界磁场去掉，它还能在较长时间内保持较强的磁性。
