弱点工程技术第二节
火灾自动报瞀与消防连动控制系统
第二节火灾自动报瞀与消防连动控制系统
火灾自动报瞀与消防连动控制系统，是对火灾进行监测、控制、报瞥、扑救的系统。它的基 本工作原理是:当建筑物内某一现场着火或已构成着火危险,通过各种对光、温、烟、红外线等 反应灵敏的火灾探测器便把现场实际状态检测到的信息（烟气、温度、火光等）以电信号形式 立即送到控制器。控制器将这些信息与现场正常状态进行比较，若确认已着火或即将着火，则 输出两路信号，一路令声光显示动作,发出声响报警，显示火灾现场地址（楼层、房间）、时间， 火灾专用电话开通，向消防队报警等;另一路指令则指示设于现场的执行器，开启各种消防设 备，如喷淋水、喷射灭火剂、启动排烟机、关闭隔火门等。为了防止系统失灵和失控，在各现场 附近还设有手动开关，用以报警和启动消防设施。

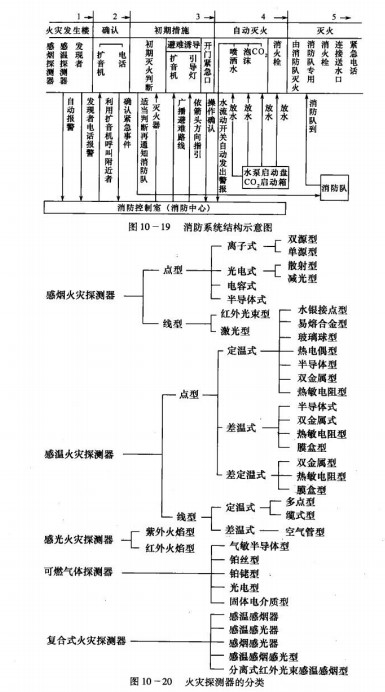

火灾自动报警与消防连动控制系统的结构，如图10-19所示。
消防系统中常用电气元件、装置和电路包括：火灾探测器、报警器、声光报警和消防灭火执 行装置等。
一、火灾探测器
火灾探测器是整个报警系统的检测单元，可分为感烟、感温、光电及复合式探测器。火灾 探测器的分类如图10-20所示。
1.感烟式火灾探测器
指通过烟雾敏感检测元件检测发出报警信号的装置，其敏感元件有离子感烟式和光电感 烟式两种。

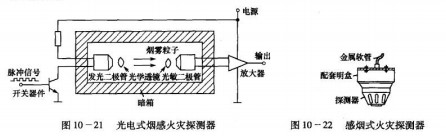

离子感烟式是利用火灾的烟雾进人感烟器电离室，烟雾吸收电子，使电离室的电流和电压 发生变化，引起电路动作报警。光电式是利用烟雾对光线的遮挡使光线减弱，光电元件产生动 作电流使电路动作报警，如图10-21所示，感烟式火灾探测器外形如图10-22所示。
由于火灾初起时要产生大量烟雾，因此感烟式火灾探测器是在火灾报警系统中用得最多的一种探测器。
2. 感温式火灾探测器
火灾发生时，利用火灾时周围气温急剧升高，通过温度敏感元件使电路动作报警。常用半 导体热敏元件等。
3. 光电式火灾探测器
其工作原理是火光发出的红外光线或紫外光线，作用于光电器件上使电路动作报警。
4. 可燃气体探测式火灾探测器
检测房间内某些可燃气体，防止可燃气体泄漏造成火灾。
5. 复合式火灾探测器

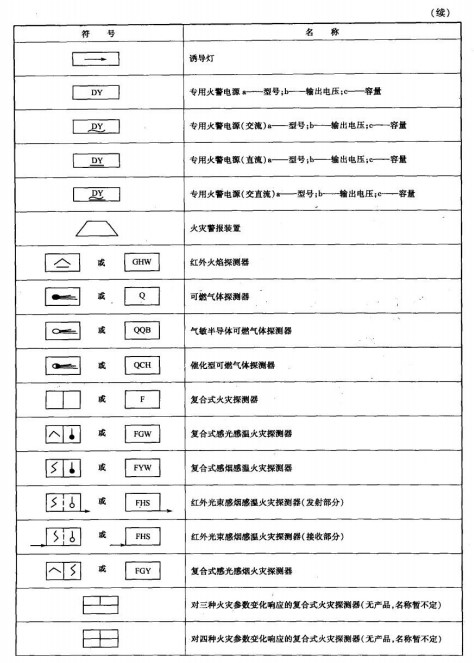

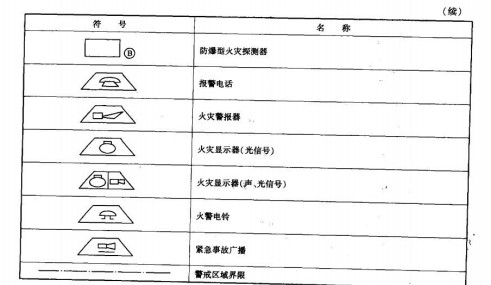

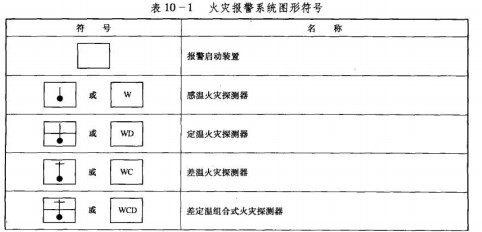

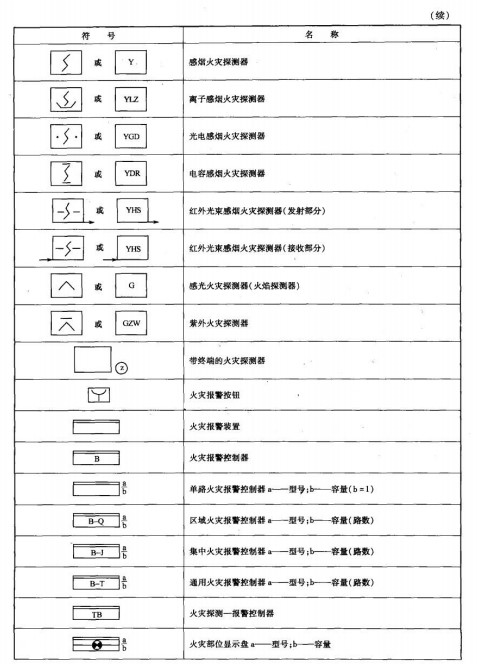

把两种或多种探测器组合起来，可以更准确地探测到火灾，如感温感烟型、感光感烟型等。 火灾报窨系统的图形符号，见表10-1。
大多建筑中大量安装的是感烟式探测器,它通常被安装在天花板下面，每个探测器保护面 积为75W左右，安装髙度不大于12m,要避开门窗口、空调送风口等通风的地方。
二、火灾报瞀器
火灾探测器得到的信号要送往火灾报警器。由于探测器很多,先接在区域报警器上，再接 到总报警器上，如图10-23所
示。报聱器h可以显示出报警探测器的具体位置。总报警器放 在消防控制中心，由这里对火灾进行处理。
三、 声光报警器
发生火灾后要通过铃声通知人员撤离。
四、 消防灭火执行装置
消防灭火执行装置主要包括喷淋水灭火、气体灭火、消火栓、排烟、隔离等装置。
1.喷淋水灭火

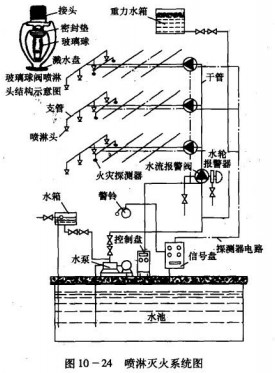

在建筑的天花板下装有喷头,喷头口用易熔玻璃球堵住。当发生火灾室温升高时,玻璃球 熔化，水自动喷出灭火，如图10-24所示。
2. 气体灭火
再不能用水灭火的场所，要使用二氧化碳等气体灭火剂，有控制中心控制实施灭火。
3. 消火栓
建筑物内都有消火栓可以用来灭火，一般楼内的灭火设备只能扑灭小火，对大火是无能为力的。

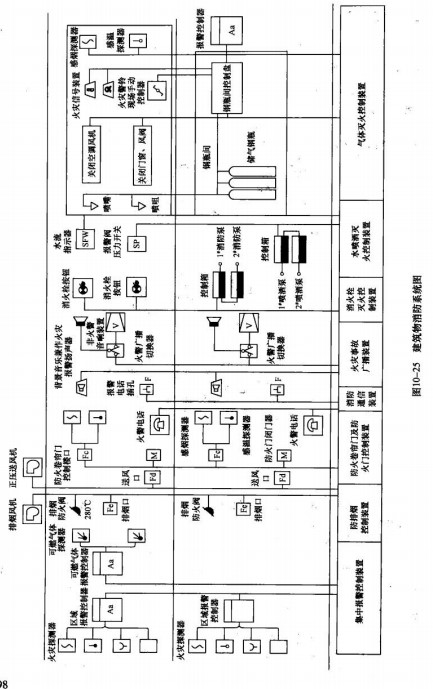

为防止火势蔓延和烟气造成的人员伤亡，建筑物内都设有排烟口、防火门，需要根据火灾情况开启或关闭这些设施，有效地控制火势。建筑物消防系统实例，如图10-25所示。
五、消防系统电气施工简介
消防系统电气施工主要是管线施工，布盒穿线方法与暗敷施工相同。电路分成交流电源、直流电源、信号线，各种电路要分别穿钢管敷设，要求信号线截面积不小于1mm2，交流电源需采用单独供电，报警器直流电源平时由整流获得，备有蓄电池组在起火后使用，二者自动切换。
导线一律使用高温导线，重要电路钢管外要加防火层,各层间电缆井、管道要用耐火材料封堵, 防止火势顺线管蔓延。
