电梯开关门控制电路故障诊断与维修

电梯开关门控制电路故障诊断与维修

本项目的主要目的是通过学习电梯开关门系统的工作原理、电梯开关门方式、电梯开关门系统常见故障、电梯开关门控制电路故障诊断的方法与步骤，使学生掌握电梯开关门控制电路故障诊断与维修的基本知识，为门系统故障诊断与维修打下坚实的理论基础；通过完成电梯开关门系统故障诊断与维修实例，使学生掌握电梯开关门控制电路故障诊断与维修的思路、方法和步骤，能够按照相关标准完成故障诊断与维修任务，掌握开关门系统故障诊断与维修的基本技能。

知识目标

1)掌握电梯开关门控制电路的组成和工作原理。

2)掌握电梯开关门方式。

3)掌握电梯开关门控制电路常见的故障现象及分析方法。

4)掌握电梯开关门控制电路故障诊断与维修的方法和步骤。

能力目标

1)能够正确分析电梯开关门控制电路的常见故障。

2)能够诊断与维修电梯开关门控制电路故障。

项目描述

电梯开关门控制系统出现故障，将导致不能开门或关门，在轿厢内按下开门或关门按钮没有响应。本任务要求根据故障现象及电梯开关门控制系统电路原理图分析、查找故障原因及故障点，进行故障检测与排除，恢复电梯正常运行，填写维修记录单，并详述故障排除过程。

项目分析

电梯在电源电路、安全与门锁电路、主控制电路、制动电路、变频驱动电路等正常的情况下，出现不能正常开关门的故障，问题多出自开关门控制电路当中。因此，检测开关门控制系统的故障，应首先检查电梯是否具备开关门的条件，然后检查开关门控制电路和变频器驱动电路是否正常工作，最后检查电动机是否正常。通过分析开关门控制电路的组成和工作原理、开关门方式、开关门控制电路常见故障及通过实际电梯开关门故障诊断与排除练习，学生可具备排除电梯开关门控制电路故障的基本技能。

相关知识

一、电梯开关门系统及开关门方式

1.电梯开关门系统的组成与工作原理

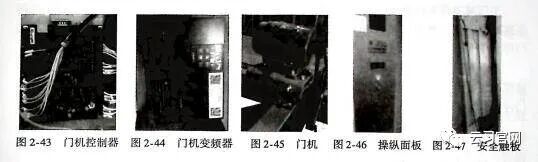

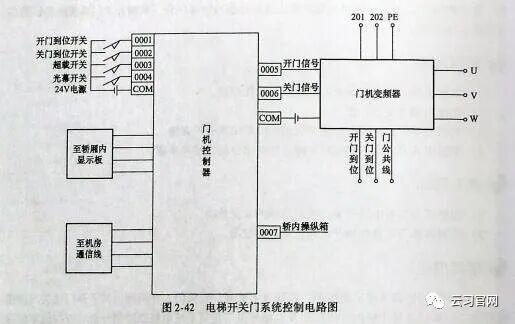

电梯开关门系统一般由门机控制器、变频器、开关门电动机(简称门机)、开关门按钮、开关门限位开关、安全触板和光幕等组成，如图2-42～图2-47所示。开关门系统采用专用控制器作为驱动门机的控制机构，由门机专用变频器控制门机的正、反转，减速和力矩保持等功能，工作原理如图2-42所示。门机变频器与电梯的外围控制板相连，根据内部程序适时给出开关门信号，实现门机逻辑控制。在开关门过程中，变频门机借助于速度开关，实现自动平稳调速。

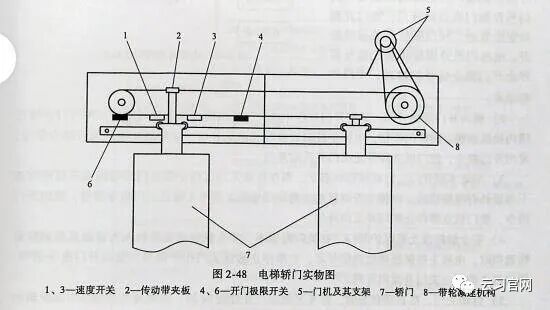

电梯门分为轿门和层门，是门系统的执行机构。如图2-48所示，门机安装于轿顶，它在驱动轿门开和关的同时，通过安装在轿门上的门刀和层门上的门锁的配合，实现轿门带动层门的开启和关闭。开门或关门指令由机房控制柜主控制板和门机外围控制板根据平层信号、超载信号、光幕信号、外呼信号、内部开关门信号等发出，指挥门机控制器做开门或关门动作。因此，检测开关门电路的故障，首先应检查是否有平层信号、光幕正常与否、超载与否、外呼信号是否正确、内部开关门信号是否正确等开关门的条件是否具备，然后检查门机控制器是否正常工作，最后检查门机及其传动系统是否正常。

电梯变频门机控制系统由门机主电路、开关门信号电路、减速及到位信号电路、门安全触板及光幕信号电路等电路组成。

门机主电路：电源201—202端→门机变频器输入端→门机变频器输出端U、V、W→门机。

开门信号电路：门机控制器的0005端→门机变频器开门信号输入端。

关门信号电路：门机控制器的0006端→门机变频器关门信号输入端。

关门减速及到位信号电路：关门过程开始速度轻快，到了接近减速开关的位置时，关门速度减慢，关门到位时关门到位开关动作，动作信号输入门机控制器中，门机控制器发出关门停止信号。

开门减速及到位信号电路：开门过程开始速度轻快，到了接近减速开关的位置时，开门速度减慢，开门到位时开门到位开关动作，动作信号输入门机控制器中，门机控制器发出开门停止信号。

门安全触板及光幕信号电路：关门过程中，如遇到障碍物(乘客或物体),安全触板开关或光幕开关动作，动作信号输入门机控制器中，门机控制器发出关门停止信号并发出开门信号，确认无障碍物时再关门。

2.电梯开关门方式

根据电梯的工作状态和当前的运行情况，电梯的开、关门有以下几种方式：

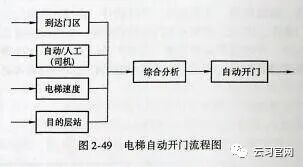

1)自动开门。电梯自动开门流程图如图2-49所示。当电梯进入低速平层区停站，经综合分析后，电梯主控制板发出开门指令传给门机外围控制板，门机控制器接收到此信号控制门机自动开门，当门开到指定位置时，开门限位开关信号断开，电梯门机外围板得到此信号后停止开门指令信号的输送，开门过程结束。

2)轿内开门按钮开门。如在开门过程中或关门后电梯尚未起动时需要立即开门，可按轿内操纵面板上的开门按钮，电梯主控制板接收到该信号时，立即停止输送关门指令信号，发出开门指令，使门机立即停止关门并反向开门。

3)层站本层开门。自动运行状态下，当在自动关门过程中或关门后电梯尚未起动时按下本层外召唤按钮后，电梯主控制板接收到该信号后立即停止输送关门指令信号，发出开门指令，使门机立即停止关门并反向开门。

4)安全触板或光幕保护开门。在关门过程中，安全触板或光幕被人为碰触或遇到障碍物遮挡时，电梯主控制板接收到信号后，立即停止输送关门指令信号，发出开门指令信号，使门机立即停止关门并反向开门。

5)自动关门。在自动状态时，停车平层后门开启约6s后，在电梯主控制板内部逻辑的定时控制下，自动输出关门指令信号，使门机自动关门，门完全关闭后，关门限位开关信号断开，电梯主控制板得到此信号后停止关门指令信号的输送，关门过程结束。

6)提早关门。在自动状态时，电梯停层开门结束后，一般等6s自动关门，若在此之前按下轿厢内操纵面板的关门按钮，则电梯主控制板接收到此信号后，立即停止输送关门指令信号，电梯立即关门。

7)司机状态关门。在司机状态时，不再延时6s自动关门，而是由轿厢内操纵人员持续按下关门按钮就可以关门并到位。

8)检修时的开关门。检修状态时，开关门只能由维保人员操作。如在门开启时，维保人员操作检修上行或下行按钮，电梯此时执行自动关门程序，门自动关闭。

二、电梯开关门系统常见故障

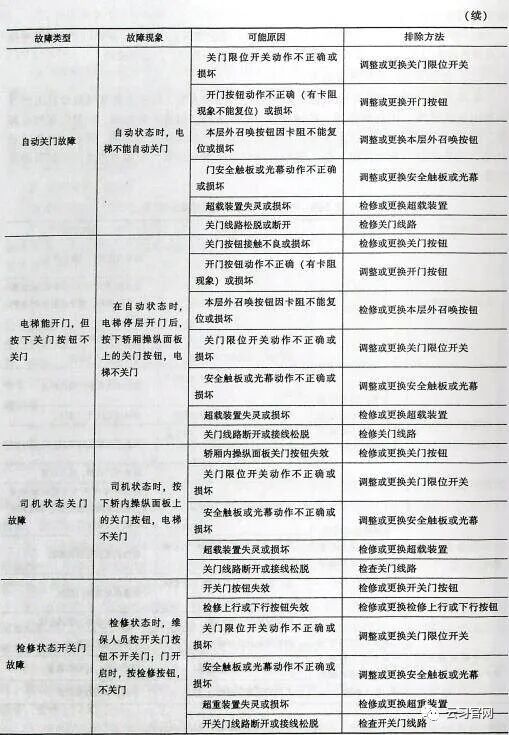

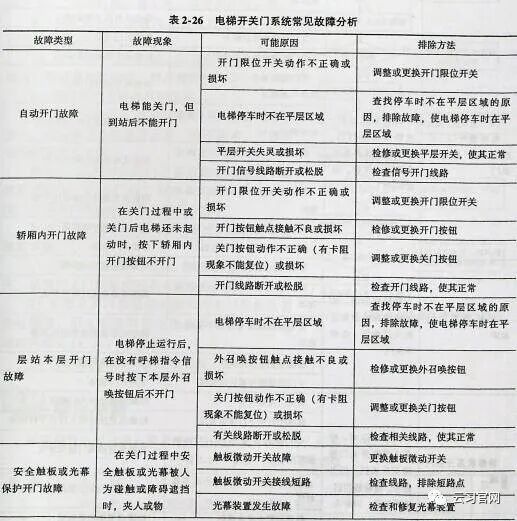

电梯开关门系统的故障有机械故障和电气故障两大类，机械类的常见故障有因润滑问题出现的故障，因自然磨损、机械疲劳引起的故障，因连接件松动、松脱引起的故障等。然而，开关门系统的故障多是由机械故障和电气故障联合造成的，因此，分析电梯开关门系统的故障相对比较复杂。电梯开关门系统常见的电气故障与产生的原因及排除方法分析见表2-26。

三、开关门电路故障判断与排除的步骤与方法

1.电梯不能开关门故障的检查步骤与方法

1)检查开关门到位开关的完好情况，检测其两端电压，若为24V,说明开关损坏，应更换开关。

2)检查光幕装置的完好情况，检查光幕及控制盒，光幕信号线路两端电压是否正常，若不正常，则修复或更换光幕装置。

3)检查超载装置是否失灵，测量其两端电压，若为24V,说明超载装置失灵，应更换超载装置。

4)检查开关门按钮及外召唤按钮是否卡阻，若卡阻，则调整使其正常。

5)检查开关门按钮相关线路是否接通，若未接通，则修复相关线路，使其接通。

6)到机房检查故障代码显示。

7)观察变频门机的指示信号，判断有无电源输入，相关线路连接是否正常，若不正常，则修复相关线路使其正常。

图2-50为判断开关门电路故障的流程图。根据此流程图，结合门机外围控制电路、门机接线图、电源接线图诊断电梯开关门故障。

2.按下开门或关门按钮没有响应的故障检查步骤及方法

1)按下开门或关门按钮，按钮内置指示灯不亮，说明开关门按钮的触点或线路有故障。

2)根据开关门按钮结构图和开关门按钮的通信电路图，用万用表测量电压是否为0,若为0,则可判断为DC 24V电压异常。

3)检查相关线路，将线接牢固，填写维修记录单。

项目准备

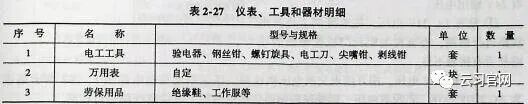

根据项目内容及项目要求选用仪表、工具和器材，见表2-27。

项目实施

一、电梯开关门故障检修实例

电梯在正常运行中出现不能开关门的现象，通过到机房控制柜观察故障代码指示，确定故障范围。检查控制板中的信号输入情况，到轿顶检查开关门信号有无输出，按门机控制电路图进行电路检测。下面以电梯平层时电梯门打不开为例进行介绍。

(一)检查思路

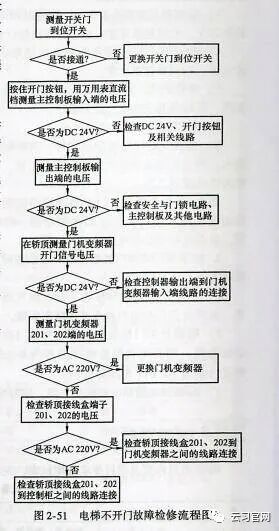

在轿厢内按开门按钮，另一人到机房观察控制柜上主控制板开门输入信号的指示是否正常，开门输出信号是否有输出指示等情况，根据电梯控制电路图和电梯不开门故障检查流程图(见图2-51)进行逐步检测。

(二)实操过程

1)电梯出现平层后不能开门故障时，维保人员一人用三角钥匙完全打开层门，用顶门器固定；另一人在轿顶观察开门到位输入灯亮不亮，若不亮，说明开门到位开关损坏或相关线路断开。测量开门到位开关两端电压，若电压不正常，检查相关线路。

2)确定开门到位开关正常的情况下，维保人员一人在轿厢，一人在机房。当按住开门按钮时，观察开门信号是否送到主控制板上(若送到，则指示灯亮),也可以用万用表直流电压档进行测量，如果没有DC 24V,则应检查开门是测量门机变频器按钮、DC 24V和从机房到轿内操纵箱的线路连接。

3)如果开门信号输入正常，用万用表直流电压档检测主控制板的开门输出端的电压是否为DC24V,如果没有，则应检查安全与门锁和主控制板等。

4)如果开门输出为DC 24V,到轿顶用万用表直流电压档检测门机变频器开门信号是否有24V输出电压。

①没有DC 24V电压，往电源的上级供电线路进行检测，检查控制柜到门机变频器的线路是否有接触不良。

②有DC24V电压，用万用表交流电压档检测门机变频器供电电源201、202端子是否为AC220V电压，若没有电压，则要往控制器供电电源的上级供电线路进行检测。

5)若门机变频器的供电电源201、202端为AC 220V电压，开门信号也有DC 24V电压，则检查更换门机变频器；如门机变频器的输出U、V、W有三相电源，则检查及更换门机。

6)若门机变频器的供电电源L、N端没有AC 220V电压，则检查201、202接线端子的连接情况；如连接良好，则检查201、202到控制柜之间的连接。

二、电梯开关门系统故障检修

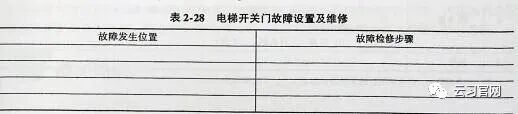

两人一组，互设开关门故障(包括线路故障和电气元器件故障)四处，将故障发生的位置和故障诊断的步骤写出，列人表2-28。

项目考核

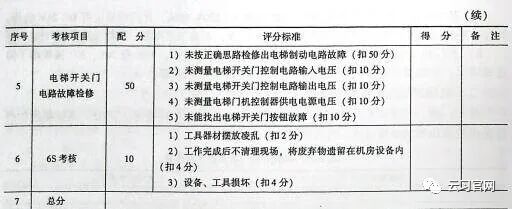

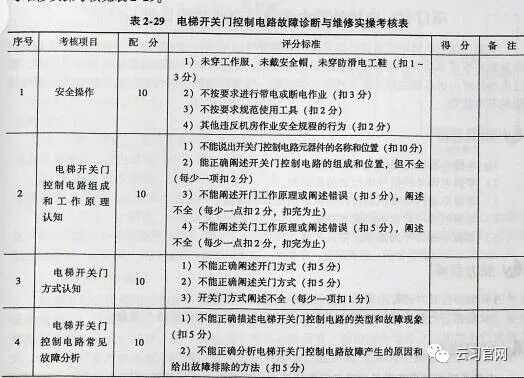

项目完成后，由指导教师对本项目的完成情况进行考核。电梯开关门控制电路故障诊断与维修实操考核见表2-29。

项目小结

本项目介绍了电梯开关门控制电路的组成和工作原理、电梯开关门方式，分析了常见电梯开关门控制电路的故障，并给出了电梯开关门控制电路故障检修流程图和电梯平层不开门故障检修的实操过程。通过本项目的学习和训练，学生可掌握诊断与维修电梯开关门故障的基本技能。
