气焊与气割操作训练

气焊与气割操作训练

一、气焊与气割设备安全使用

1.操作准备

（1）气焊气割设备和工具∶ 氧气瓶、乙炔瓶，氧气、乙炔减器，氧、乙炔胶管，焊炬、割炬。

（2）气焊气割辅助用具及劳动保护用品∶ 克丝钳、扳手、打生机、护目镜、通针、劳动保护用品。

2.连接气焊气割设备操作

通过认真操作训练，既要掌握气焊气割设备的正确使用方法。又要熟知气焊气割安全操作规程，真正做到安全操作。

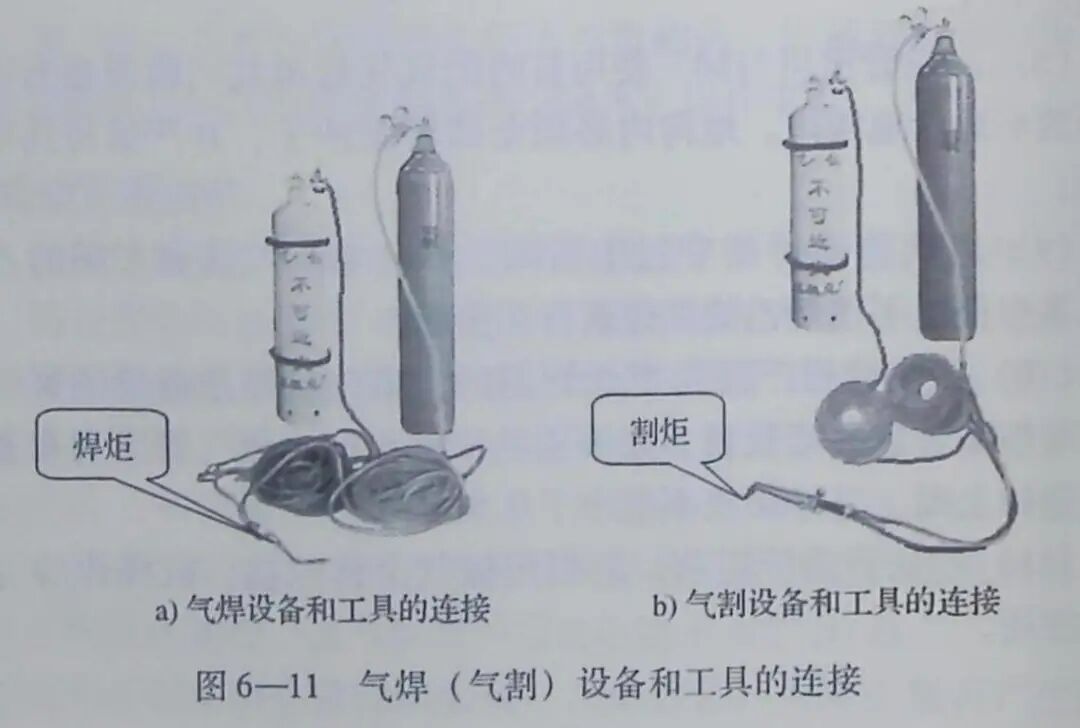

气焊（气割）设备和工具的连接如图6—11 所示，气焊设备和工具的连接如图6-11a 所示;如果将焊炬换为割炬就成为气割设备和工具的连接（见图6—11b）。

连接气焊与气割设备和工具的操作步骤∶

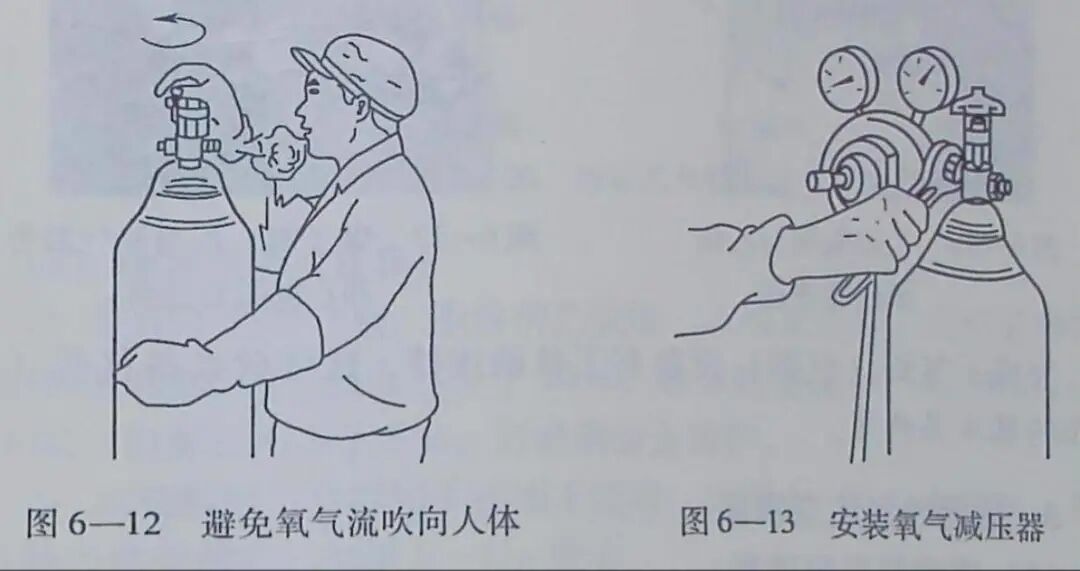

第先用活板手逆时针旋向将氧气瓶阀稍打开，吹去瓶阀口上黏附的污物，以免进入氧气减压器中，随后立即关闭。开启瓶阀时，操作者必须站在瓶阀气体喷出方向的侧面并缓慢开启，避免氧气政向人体以及易燃气体或火源喷出，如图 6—12 所示。

第二步 在安装氧气减压器前，调压螺栓应向外旋出，使减压器于非工作状态。接下来将氧气减压器的进口对准氧气瓶阀的出气口，压力表面处于垂直位置，然后用无油脂的扳手将螺母拧在氧气瓶瓶止，必须拧足5个螺扣以上，以防止开气时减压器脱落，如图6—3所示。

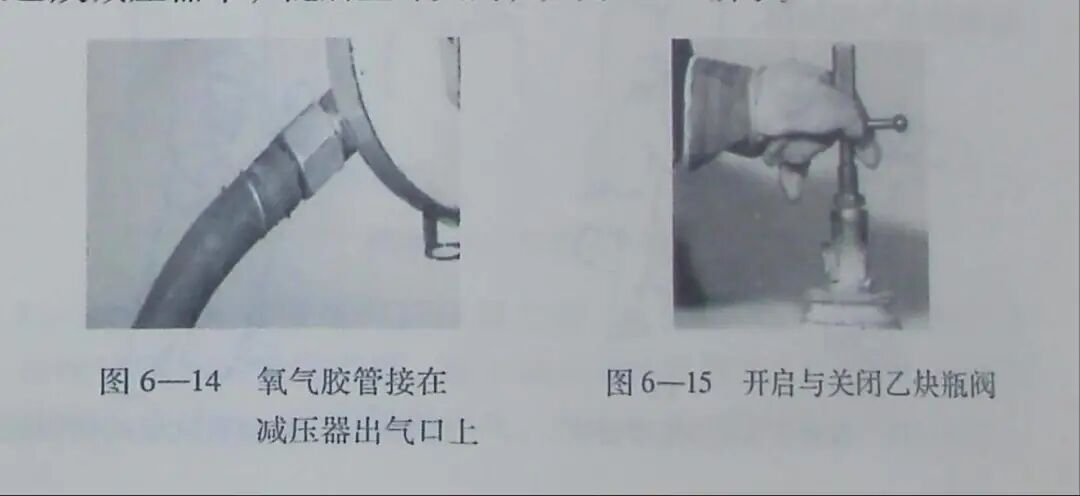

第三步把氧气胺管的一端接牢在氧气减压器的出气口上，另一按牢在焊矩（或割炬）的氧气接头上，如图 6—14所示。第四步乙炔瓶必须直立放置，严禁在地面上卧放。首先用方口手逆时针旋向将乙炔瓶阀稍打开，吹去瓶阀口上黏附的污物，以免人乙炔减压器中，随后立即关闭，如图6—15 所示。

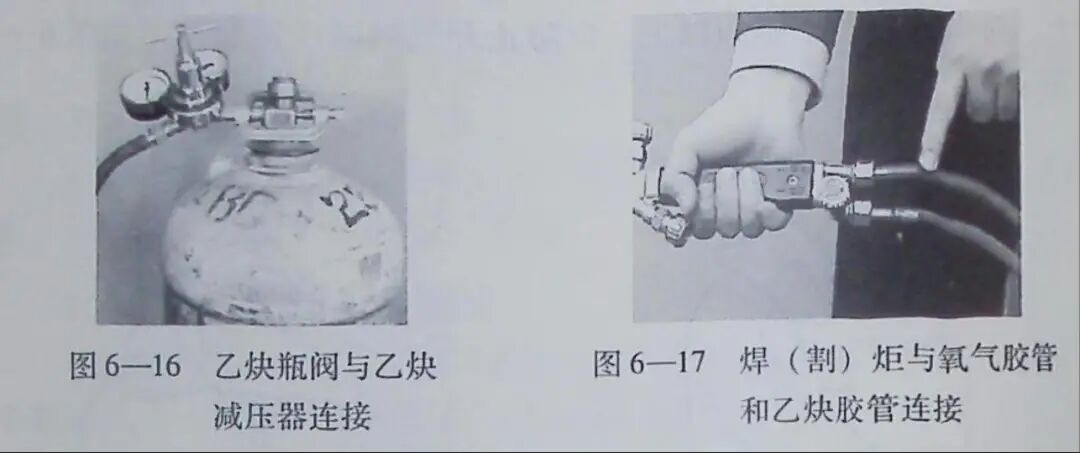

第五步 再将乙炔减压器上的调压螺栓松开，使减压器处于非工作状态，把夹环紧固螺栓松开，把乙炔减压器上的连接管对准乙炔瓶阀进气口并夹紧，再把乙炔胶管的一端与乙炔减压器上的出气口接牢，如图 6—16 所示。

第六步 把氧气胶管和乙炔胶管的另一端分别接牢在焊（割）炬的氧气接口和乙炔接口上，如图 6—17 所示。

完成了气焊（气割）设备和工具的连接、这样就具备气焊（割）操作的基本条件了。

3.使用气瓶注意事项

（1）搬运气瓶应注意∶

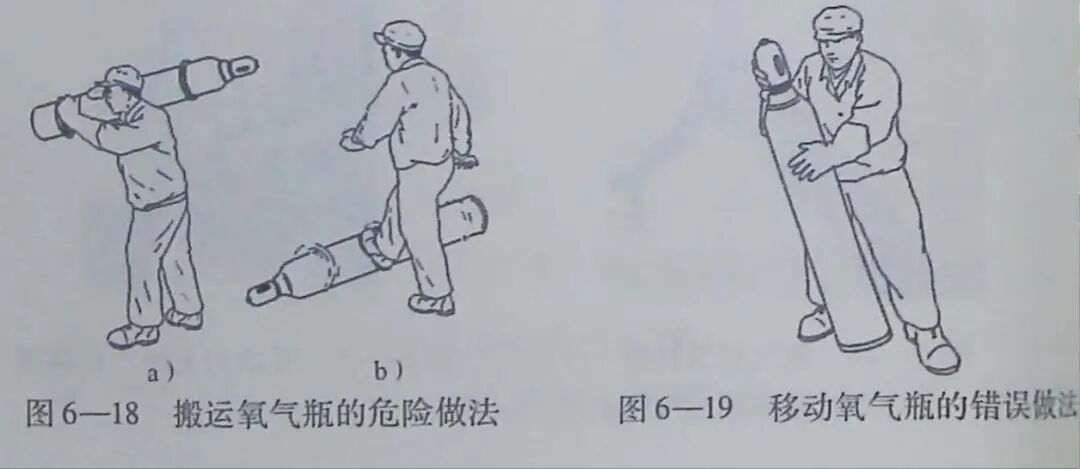

1）禁止单人肩扛氧气瓶，如图6—18a 所示。氧气瓶上无防震圈或气温在-10℃以下时，禁止用滚动方式搬运气瓶，如图6-18b 所示，以防由于撞击产生火花而引起氧气瓶爆炸。

2）禁止用手托瓶使来移动氧气瓶，如图6-19 所示，以防瓶帽松脱面使氧气瓶倾倒。

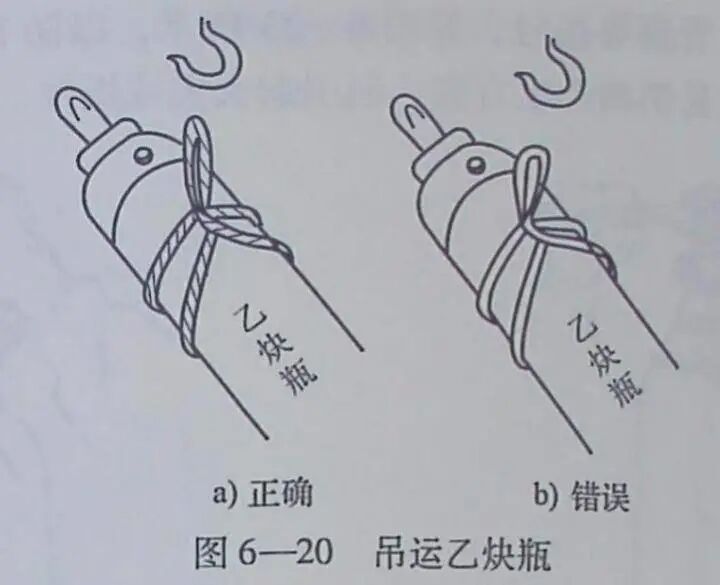

3）吊运溶解乙炔瓶时应用麻绳，如图6-20a所示，严禁用电磁起重机、铁链或钢丝绳，如图6—20b所示，以免钢瓶滑落或与钢瓶摩擦产生火花，而引起乙炔瓶爆炸。

（2）使用气瓶应注意

1）使用中的氧气瓶，距溶解乙炔瓶、乙炔发生器、易燃易爆物品或其他明火的距离一般应不少于5m，DNA必须加强防护。

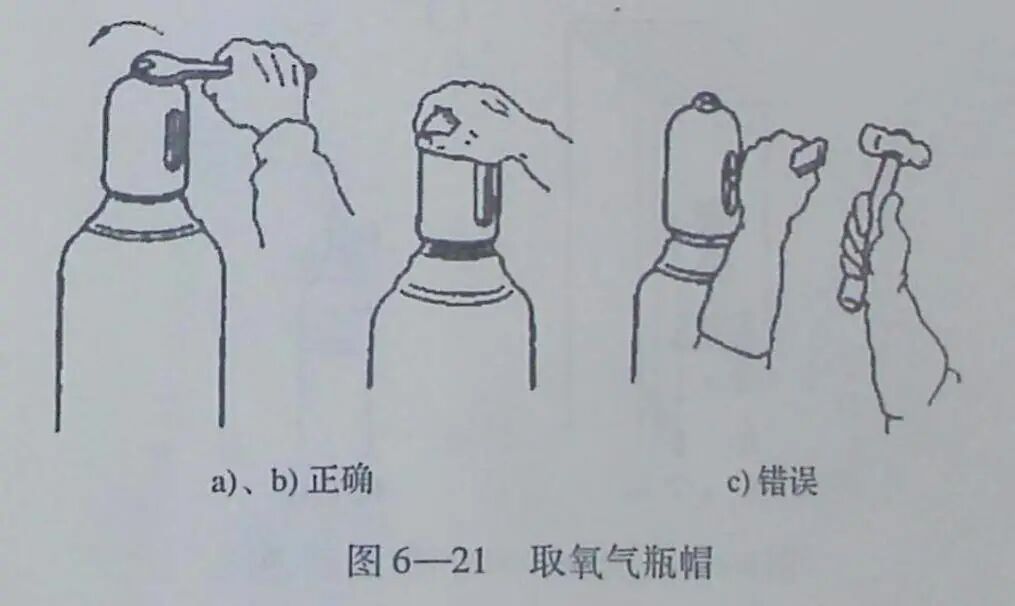

2）取瓶帽时，只能用手或扳手旋取，如图6—21a、b所示，禁止用铁锤等铁器敲击，如图6—21c所示。

3）在瓶阀上安装氧气加压器之前，应旋动手轮，将瓶阀缓慢开启，以吹掉出气口处的杂质。装上减压器后要缓慢开启瓶阀，否则会因高速氧流速过急，产生静电火花，而引起减压器燃烧或爆炸。

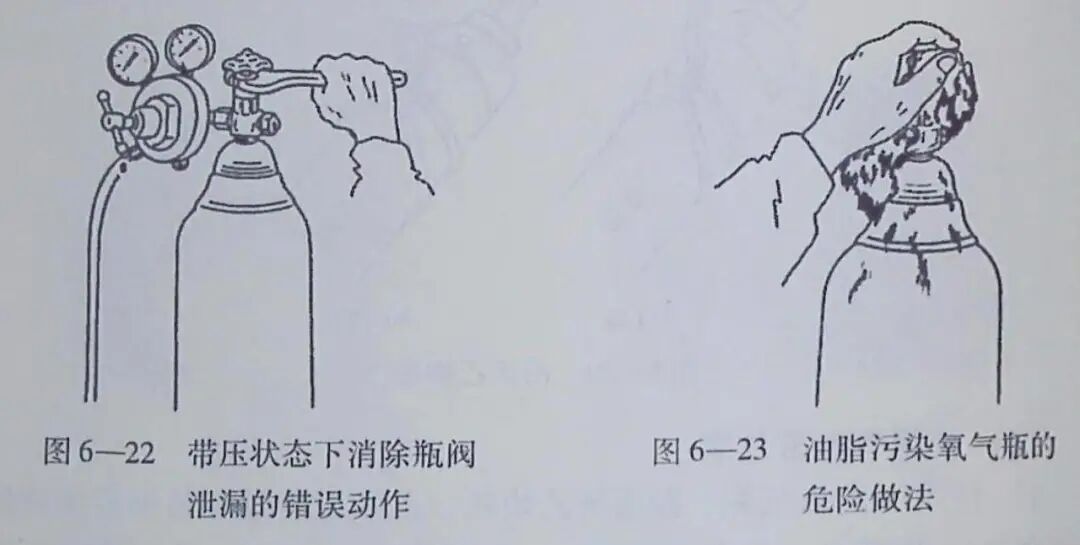

4）禁止在带压力的氧气瓶上，以拧紧阀体和压紧螺母的方法来消除泄漏，如图6—22所示。

5）严禁让沾有油脂或易燃物质的手套、棉纱和工具等同氧气瓶、瓶阀、减压器及管路等接触，如图6—23所示，以防在压缩状态下的高压氧与油脂或易燃物产生自燃，而引起火灾或爆炸。

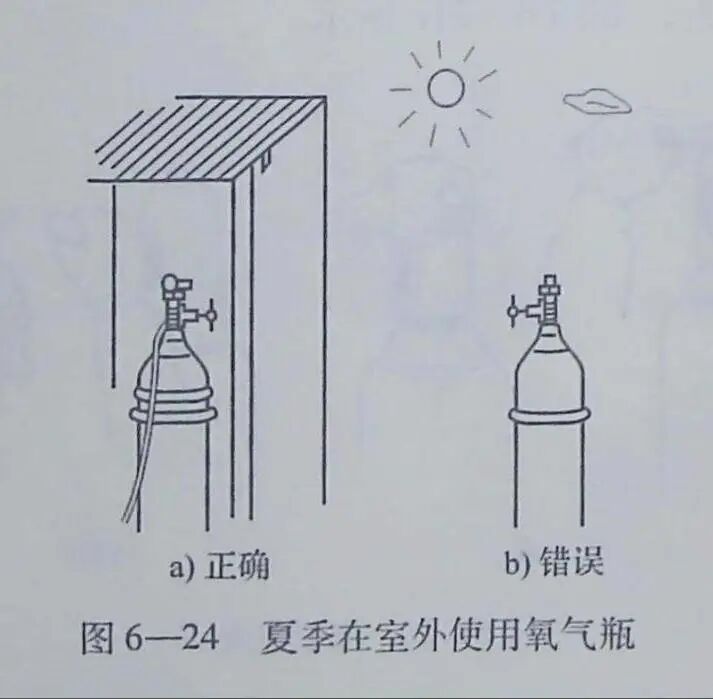

6）夏季在室外使用氧气瓶时，必须把它放在凉棚内，如图6—24a所示。不应露天放置、以免遭受阳光的强烈照射，如图6—24b所示。否则会因瓶内氧气体积的急剧膨胀而引起气瓶爆炸。

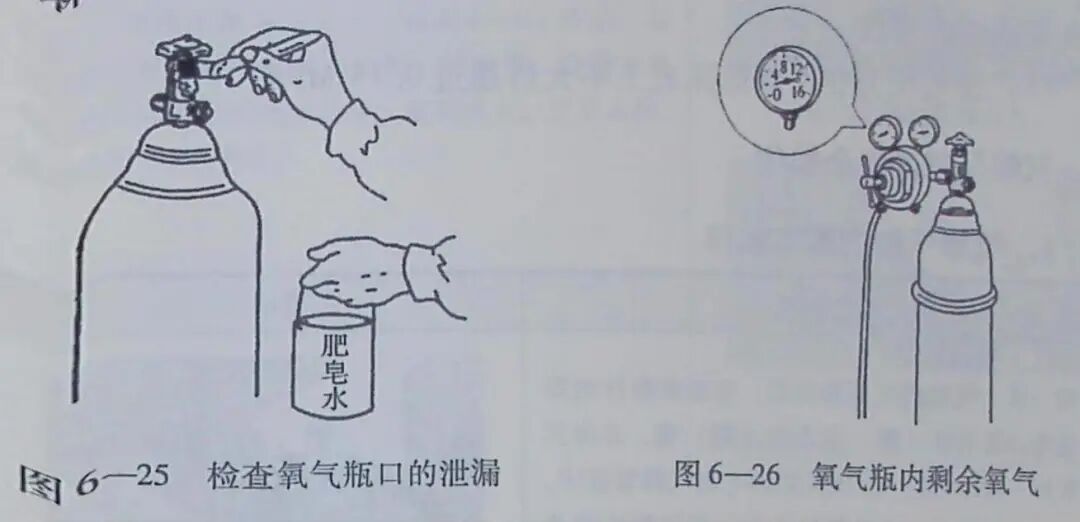

7）检查中是否泄漏时，可用肥皂水涂在瓶口上试验，如图6—25所示施出现，则说明该处有泄漏，应采取有效措施将其排除。

8）氧气瓶内的余氧（见图6-26）不能全部用完。在一般情况下，应留有0.1～0.2MPa的余气，以便重新充装氧气时，吹除瓶口灰和防止其他气体或杂质侵入瓶内。若将余氧放尽，当重新充装氧气时。制氧站在充气前还要对气瓶进行清洗，这就给充氧带来了不必要的麻烦。

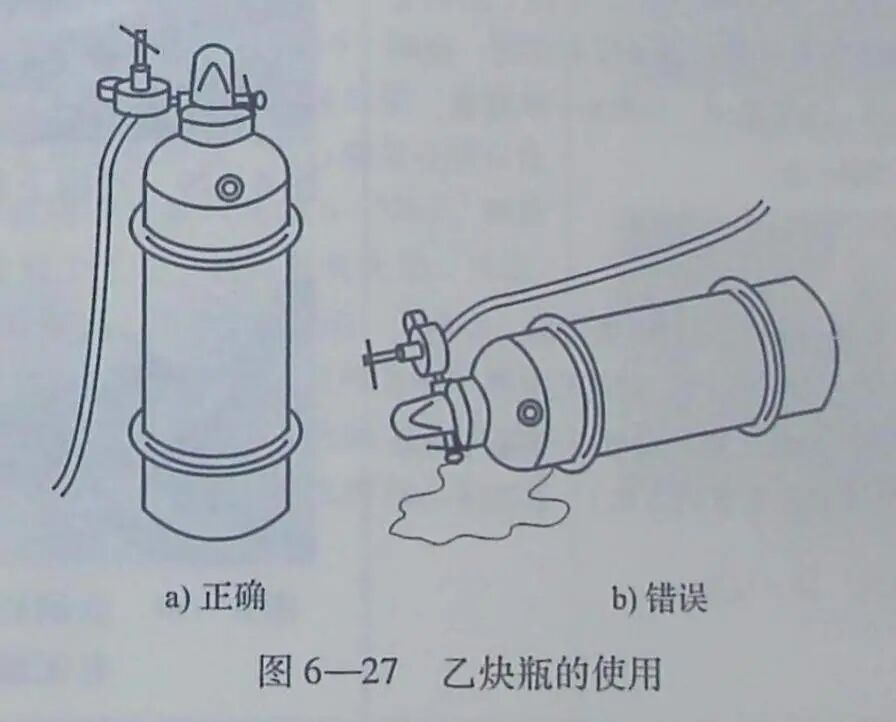

9）溶解乙炔瓶使用时，应直立放置，如图6—27a所示；不能卧置使用，如图6—27b所示。因卧放会使丙酮随乙炔流出，甚至会通过减压器而流入乙炔胶管和焊炬、割炬内，这是非常危险的。一旦要使用已卧放的溶解乙炔瓶，必须先将其直立20min,再连接乙炔减压器使用。

10）溶解乙炔瓶体的表面温度不应超过40℃。因乙炔瓶温度过高会降低丙酮对乙炔气的溶解度，而使瓶内的乙炔压力急剧增高。故当瓶体温度超过规定时，应喷水进行冷却。

11）乙炔减压器与溶解乙炔瓶阀的连接必须可靠，严禁在漏气的情况下使用，否则会形成乙炔与空气的混合气体，一旦触及明火将造成火灾或爆炸事故。

12）使用压力在乙炔低压表上不允许超过0.15 MPa。
