钨极氩弧焊机的基本操作

焊工 • 2023-07-28 • 10+ 浏览

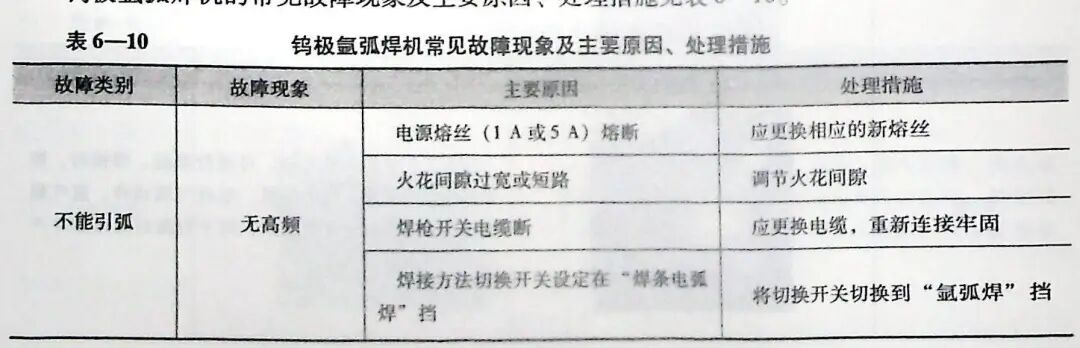

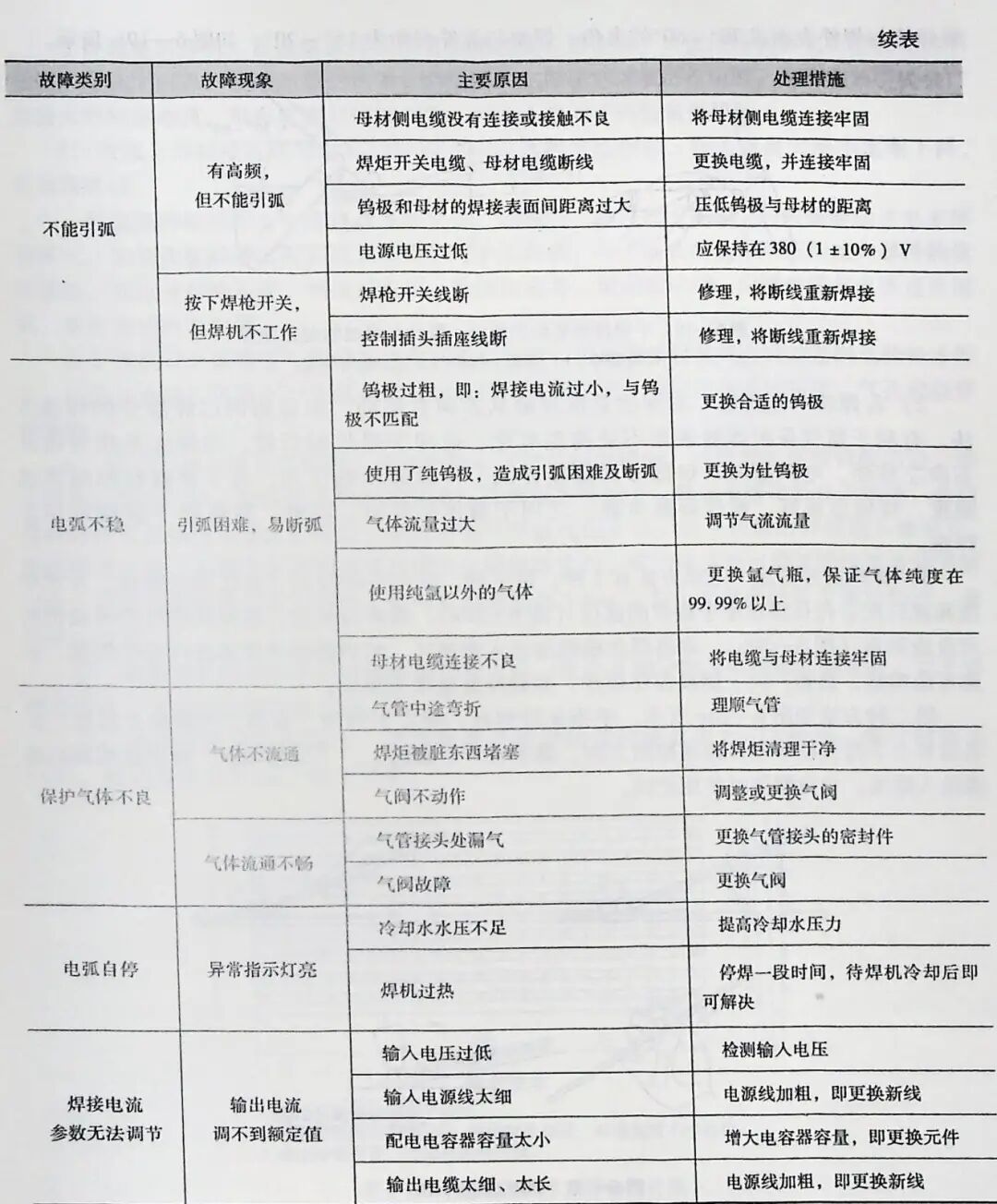

钨极氩弧焊机的基本操作

1.钨极氩弧焊设备的安装与面板使用

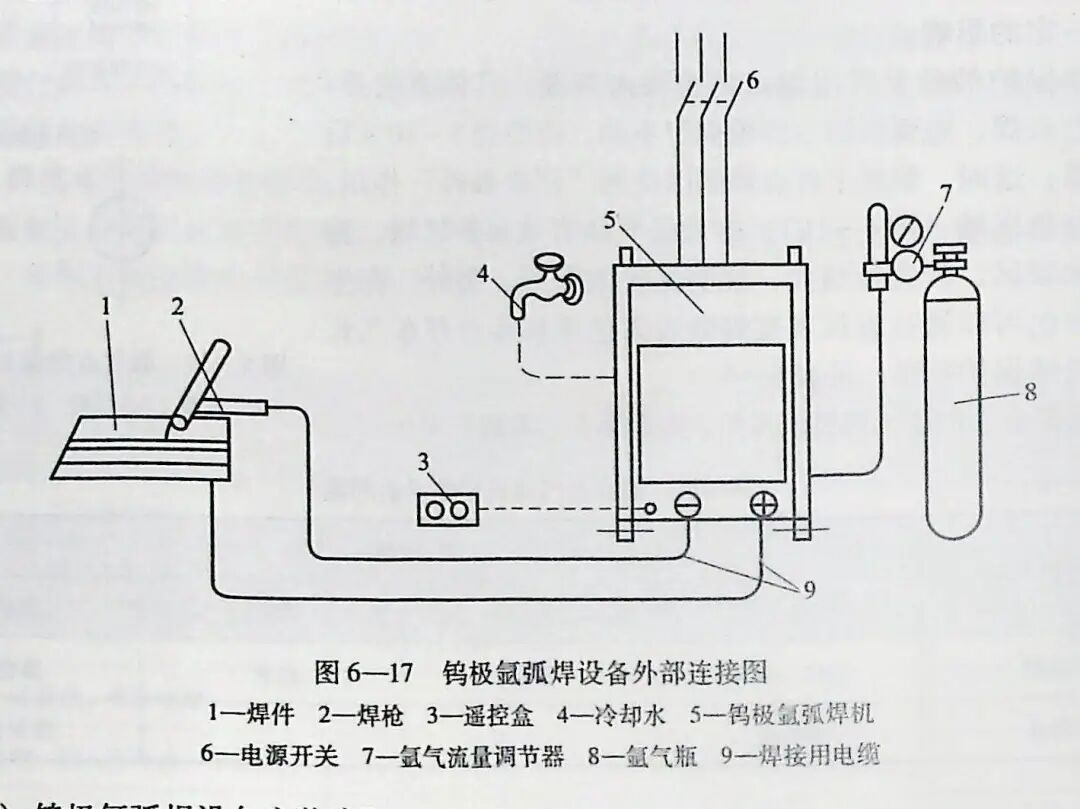

钨极氩弧焊设备由钨极氩弧焊机（WSE-315 型，交直流两用）、焊枪、遥控盒、氩气瓶和氩气流量计、水箱和泵（也可用自来水作水循环系统）和焊接用电缆等组成。其外部连接图如图6—17 所示。

å¾ç

（1）钨极氩弧焊设备安装步骤

1）钨极氩弧焊机与电源的连接由电工负责。

2）将与焊枪连接成一体的焊接控制系统接头、焊接电缆接头（接焊机"-"极）、水循环接头均与焊机各输出端连接牢固。

3）将遥控盒与焊机输出端接头牢靠连接。

4）将与焊件连接的焊接电缆接到焊机的"＋" 极上（钨极氩弧焊通常采用正接法）。

5）氩气瓶与氩气流量调节器安装之后，将氩气胶管连接到焊机的氩气入口接头上。

6）如果工作时使用的焊接电流超过160 A，就要连接供水系统，即将水箱的出水口用胶管与焊机的入水口端相连，焊机的出水口端用胶管与水箱的入水口端相连。

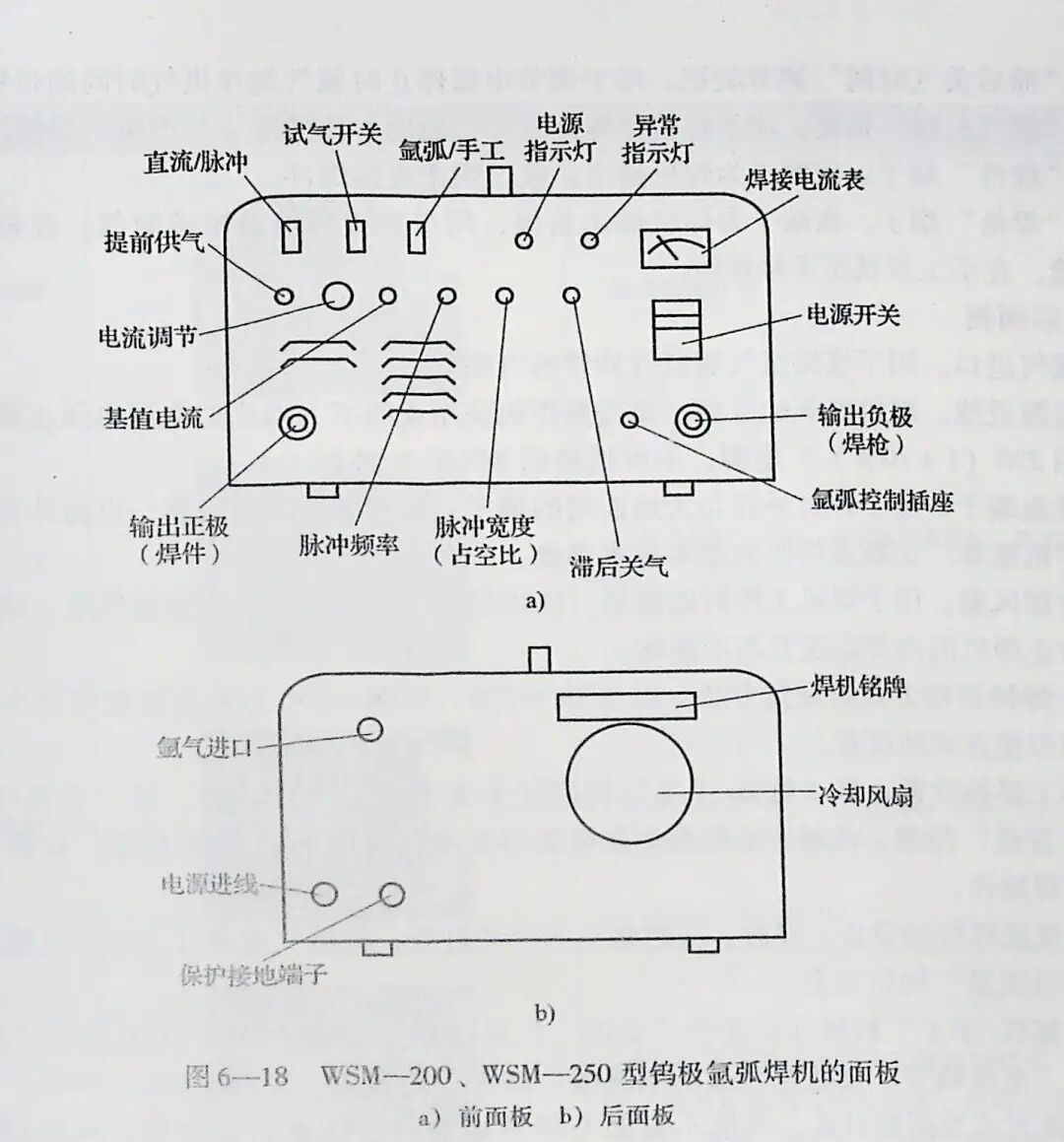

（2）钨极氩弧焊机的面板以WSM—200、wSM-250型钨极氩弧焊机的面板（图6—18）为例介绍面板开关、调节旋钮等的功能和使用。

å¾ç

1）前面板

①"电源"开关。用于开启与关闭焊机电源。该开关在焊机断电时必须处于"关"状态。

②电源指示灯（绿）。用于显示焊机是否通电。当电源开关处于"开"状态，该灯亮。

③"异常"指示灯（黄）。当焊机出现异常情况时。该灯亮。异常灯一旦亮起，应立即关闭焊机电源。

④"直流/脉冲"转换开关。用于转换焊机的输出为直流还是脉冲。当该开关处于"直流"时。焊机提供直流输出;反之，则为脉冲输出。手工焊接时，该开关必须置于"直流"状态。

⑤"氩弧/手工"转换开关。用于焊机"氩弧"焊状态与"手工"焊状态的转换。

⑥"试气"开关。用于检查机内气阀工作是否正常的开关。处于"开"状态时，气阀吸合，氩气将流出焊机。正常工作时，该开关应处于"关"状态。

⑦"焊接电流"表盘。用于显示焊接时的电流。

⑧"提前供气时间" 调节旋钮。用于调节氩气比电弧提前出现的时间。

⑨"焊接电流" 调节旋钮。用于调节焊接电流的大小。顺时针旋转旋钮时，电流增大。

⑩"基值电流" 调节旋钮。此旋钮在脉冲状态下起作用。用于调节脲冲焊接。维持申弧电流的大小。

⑪"脉冲频率"调节旋钮。此旋钮在脉冲状态下才起作用，用于调节脉冲焊接电流出现的次数（快慢）脉冲频率越高，焊接波纹越密;反之，则越稀。

⑫"脉冲宽度"（占空比）旋钮。此旋钮在脉冲状态下才起作用，用于调节脉冲焊接电流出现持续时间的大小，脉冲宽度越宽，焊缝相对宽而深，反之则窄而浅。

⑬"滞后关气时间"调节旋钮。用于调节电弧停止时氩气继续供气时间的长短。

⑭"氩气控制"插座。用于连接焊枪上开关的插座。该插座应与焊枪一起使用。

⑮"焊件"端子。该端子为焊机输出正极，用于连接焊件。

⑯"焊枪"端子。该端子为焊机输出负极，用于连接焊枪及输送氩气。在氩弧焊状态下接焊枪，在手工焊状态下接焊钳。

2）后面板

①氩气进口。用于连接氩气瓶氩气软管的气嘴。

②电源进线。焊机电源的进线。要按照焊机使用说明书上给出的电源电压正确连接。该焊机使用220（1±10%）V电源，不可错接到380 V电源上。

③接地端子。用于焊机外壳与大地连接的端子。连接必须牢固可靠，以防外壳带电。

④焊机铭牌。记载该焊机的基本技术参数。

⑤冷却风扇。用于焊机工作时的散热。使用过程中，不可用异物接触风扇，或遮盖进风口，以防止焊机因内部温度升高而损坏。

（3）焊机焊接方式的设置方法以WSM—200、WSM—250 型钨极氩弧焊机为例介绍焊机的不同焊接方式的设置。

①手工焊的设置。将"氩弧/手工"转换开关置于"手工"位置，把"直流/脉冲" 开关置于"直流" 位置。此时，可根据焊条电弧焊要求任意调节"焊接电流"旋钮，可进行手工氩弧焊操作。

②直流氩弧焊的设置。焊前，应把氩气瓶开关打开，将氩气流量计上的氩气流量开关选择在"适当流量"的位置上。

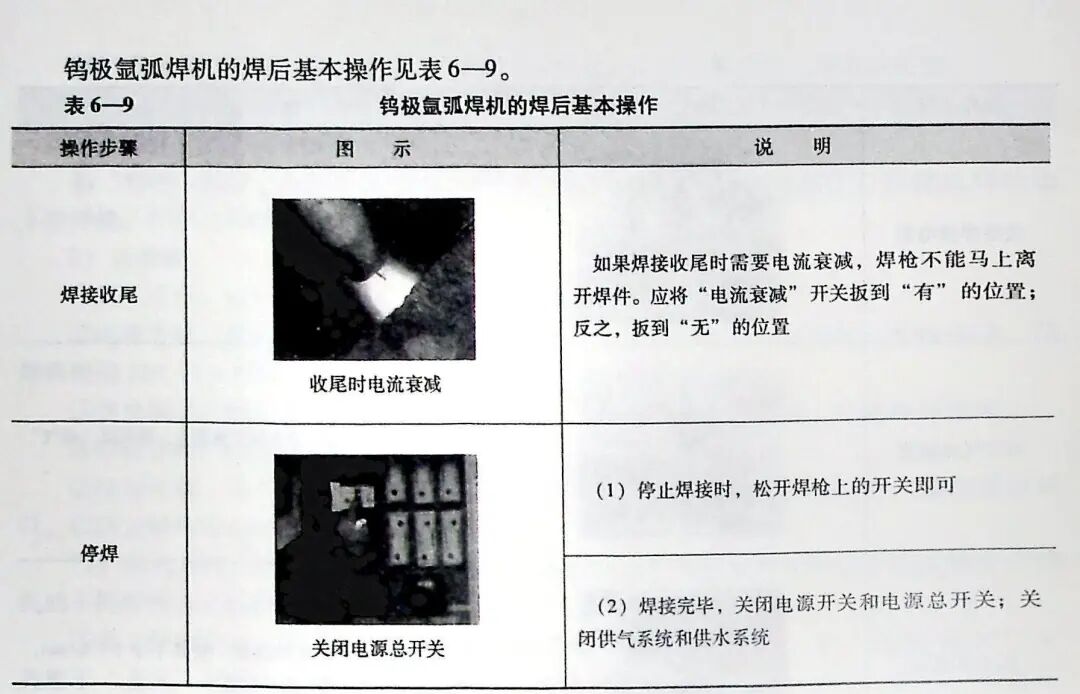

将"氩弧/手工"转换开关置于"氩弧"位置，把"直流/脉冲"开关置于"直流"位置，调节"电流调节"旋钮至合适的电流值。按下焊枪开关，WSM—-200、WSM——250 型氩弧焊机引弧方式为高频引弧，钨极不需要与焊件接触（为防止钨极烧损，均勿碰触焊件）即可引弧焊接。焊接结束，松开焊枪开关，电弧熄灭，气体按照"滞后关气时间" 调节旋钮选择的延时关闭时间延时关闭。
