一、电流和电路

1.电荷与电流

失去电子或得到电子的微粒称为正电荷或负电荷。带有电荷的物体称为带电体。电荷的多少用电量表示。其单位为C（库或库仑）。库是很大的单位，常用的电量是μC（微库或微库仑），1 C=10⁶μC。

电流是带电微粒的定向移动。通常以正电荷移动的方向作为电流的正方向。大小和方向不随时间变化的电流称为直流电流;大小和方向随时间作周期性变化的电流称为交流电流。

电流的符号是I、i，电流的单位是A（安）、mA（毫安），1 A=1000mA。

2.电流

单位时间内通过导体横截面的电荷量叫做电流，用符号I表示。如果在t秒钟内通过导体横截面的电量是Q，则∶

电流的单位是安培（A），计算微小电流时以毫安（mA）或微安（μA）为单位，它们的关系是∶

1 A=10³ mA    1 mA=10³μA

电流很大时，以千安（kA）为单位。

1 kA=10³A

3.电路

在电的实际应用中，从最简单的手电筒的工作到复杂的电子计算机的运算，都是由电路来完成的。

（1）电路的组成及电路元件的作用电路就是电流所流经的路

径。它由电路元件组成。当合上电动机的刀闸开关时。电动机立即就转动起来，这是因为电动机通过导线经开关与电源接成了电流的通路，并将电能转换成为机械能。电动机、电源等叫做电路元件，电路元件大体可分为四类∶

①电源。

②负载。

③控制电器和保护电器。

④导线。

电路的作用是产生、分配、传输和使用电能。

（2）电路的状态。

①通路。

②短路。

③断路。

二、电场、电场强度

1.电场

电场存在于带电体周围，能对位于该电场中的电荷产生作用力-电场力。电场力的大小与电场的强弱有关，这又与带电体所带的电荷量多少有关。

2.电场强度

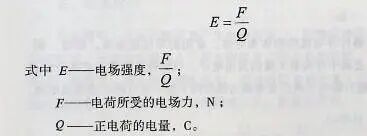

电场强度是衡量电场强弱的一个物理量，既有大小又有方向。电场中任意一点的电场强度，在数值上等于放在该点的单位正电荷所受电场力的大小，其方向是正电荷受力的方向，即∶

三、电位、电压、电动势

1.电位

在电场力作用下，单位正电荷由电场中某一点移到参考点（电位为零）所做的功叫该点的电位。

2.电压

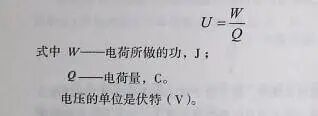

电场力把单位正电荷由高电位点移到低电位点所做的功叫这两点间的电压。电压也是指电场中某两点之间的电位差。即∶

3.电动势

要使电流持续不断沿电路流动，就需要一个电源，把正电荷从低电位移向高电位，这种使电路两端产生并维持一定电位差的能力，叫做电动势，单位是伏特（V）。

四、导体、绝缘体与导体电阻

1.导体

能够传导电流的物体为导体。常用的导体是金属，如银、铜、铝等。金属中存在着大量的自由电子。当导体与电源接成闭合回路时，这些自由电子就会在电场力的作用下朝一定方向运动形成电流。

2.绝缘体

能够可靠地隔绝电流的物体叫做绝缘体。如橡胶、塑料、陶瓷、变压器油、空气等都是很好的绝缘体。导体和绝缘体并没有绝对的界限，在一般状态下是很好的绝缘体，当条件改变时也可能变为导体。例如干燥的木头是很好的绝缘体，但把木头弄湿后，它就变得容易导电了。

3.电阻

在导体两端加上电压，导体中就会产生电流。从物体的微观结构来说，电子的运动必然要和导体中的分子或原子发生碰撞，使电子在导体中的运动受到一定阻力，导体对于电流的阻碍作用，称为电阻。

不同材料的导体，对电流的阻碍作用也是不尽相同的。有的导体电阻很小，则表示它的导电能力好;有的导体电阻很大，则表示它的导电能力差。电阻用R表示，单位是欧姆，其符号为"Ω"。常用的单位还有千欧（kQ）和兆欧（MΩ）。

在实验中发现各种材料的电阻率会随温度而变化。一般金属的电阻率随温度的升高而增大，人们常利用金属的这种性质制作电阻温度计。但有些合金，例如康铜和锰铜的电阻率随温度变化特别小，用这些合金制作的导体，其电阻受温度影响也特别小，所以常用来作标准电阻。

 五、欧姆定律

在电路中，电压可理解为产生电流的能力。欧姆定律是表示电路中电压、电流和电阻这3个基本物理量之间关系的定律。该定律指出，在图2-1所示的局部电路中，流过电阻R的电流I与加在电阻两端的电压U成正比，而与电阻成反比。其表达式为

式中  U——电路上的电压，V;

               I——流经电路的电流，A;

               R——电路的电阻，Ω。

从欧姆定律可知，在电路中如果电压保持不变，电阻越小则电流越大;而电阻越大则电流越小。当电阻趋近于零时，电流很大，这种电路状态称为短路;当电阻趋近于无穷大时，电流几乎为零，这种电路状态称为开路。

全电路欧姆定律表明，在闭合电路中，电流与电源电动势成正比，与电路中电源内阻和负载电阻之和成反比。

六、电功、电功率与热效应

1.电功

将电能转换成其他形式的能时，电流都要做功，电流所做的功叫电功。根据公式

电工的单位是焦尔（J）

2.电功率

单位时间内电流所做的功叫电功率，用字母P表示，其表达式为

由部分电路欧姆定律可得常见功率的计算式。

电功率的单位是瓦特（W）。在实际工作中，功率的常用单位还有千瓦（kW）、毫瓦（mW），它们之间的关系为

1 kW=10³ W=10⁶mW

电源的电功率等于电源的电动势和电流的乘积（如图2-2所示。

P₁=BI

负载功率等于负载两端电压和通过负载的电流乘积（如图2-2 所示）。

3.电流的热效应

电流通过导体时所产生的热量和电流值的平方、导体本身的电阻值以及电流通过的时间成正比。用公式表达就是∶

Q=I²Rt

这个关系式又叫楞次一焦耳定律，热量Q的单位是J。为了避免设备过度发热，根据绝缘材料的允许温度，对于各种导线规定了不同截面下的最大允许电流值，又称安全电流。

七、串联与并联电路

1.串联电路

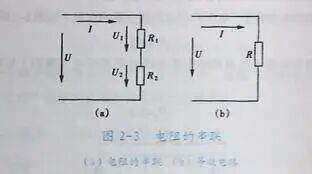

在电路中，两个或两个以上的电阻按顺序联成一串，使电流只有一条通路，这种联接方式叫电阻的串联，如图2-3（a）所示。

下面以图2-3为例分析串联电路的待点∶

（1）串联电路中流过每个电阻的电流都相等且等于总电流。即∶

I=I₁₌I₂=I₃=……=1_n

式中的脚标1，2…n代表第1、第2、第n个电阻（以下表示相同）。

（2）电路两端的总电压等于各个电阻两端的电压之和。即∶

U=U₁+U₂+U₃+…+U_n

（3）串联电路的等效电阻（即总电阻 等于各率联电互之和。即∶

R=R₁+R₂+R₃+……+R_n

知道了等效电阻，就可将图2-3(a)画式等效电路.见图2-3(h)。

2.并联电路

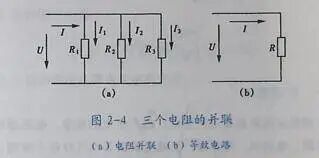

在电路中两个或两个以上的电阻一端连在一起，另一端也连在一起，使每一电阻两端都承受同一电压的作用，这种联接方式叫并联，如图2-4（a）所示。

下面以图2-4为例分析并联电路的特点∶

（1）并联电路中各电阻两端的电压相等且等于电路两端的电

压，即∶

U=U₁+U₂+U₃+…+U_n

（2）并联电路中的总电流等于各电阻中的分电流之和，即∶

I=I₁+I₂+I₃+……+I_n

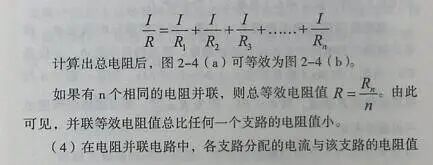

（3）并联电路的等效电阻值（即总电阻值）的倒数，等于各电阻电阻值倒数之和，即∶

（4）在电阻并联电路中，各支路分配的电流与该支路的电阻值成反比，即∶
