电梯机房设备的维护与保养控制柜的维护与保养

电梯机房设备的维护与保养控制柜的维护与保养

知识目标

1)掌握控制柜电气元器件的组成与功能。

2)掌握控制柜的保养内容、保养步骤与保养要求。

能力目标

1)能够按规定的要求与步骤完成控制柜的保养。

2)能够正确填写控制柜维保记录单。

3)养成安全操作的职业素养。

任务描述

控制柜是用于控制电梯安全运行的装置，可实现曳引电动机运行控制、制动器控制、门机控制、安全控制等。它是把各种电子器件和电气元器件安装在一个有安全防护作用的柜型结构内的电控装置，一般放置在机房内。根据维保要求，需要定期完成控制柜的清洁，接线端子、插件卡口、冷却风扇等的检查维护，并填写维保记录单。

任务分析

要完成控制柜的保养，首先要熟知控制柜内元器件的组成及相关电路的工作原理，其次要掌握控制柜的保养内容、保养步骤与保养要求，严格按照相关标准与规范进行日常维保，做到防患于未然。

相关知识

一、控制柜元器件的组成

控制柜的整体结构如图1-62所示。它是由主控制器、变频器、继电器(安全继电器、门锁继电器、相序继电器)、接触器(制动接触器、运行接触器)、变压器、断路器、电源开关、制动电阻器、急停按钮、检修开关、检修按钮及通话装置等组成。

二、控制柜的工作原理

控制柜内的各元器件分属于不同的电路，主要包括以变压器、断路器为主的电源电路，以变频器为主的变频驱动电路，以安全继电器和门锁继电器的线圈为负载的安全及门锁电路，以主控制器及其输入、输出装置为主的主控制电路，以制动接触器、门锁继电器、运行接触器为主的制动电路等。其中，各部分电路的元器件、设备等除分布在控制柜之内外，在机房、井道、底坑、层站等位置也均有分布。

控制柜内的各电路主要用于完成控制电动机的起停、速度、方向，制动器制动电磁线圈的通、断电。主控制器和门机控制器配合可控制开关门动作。以上电路相互联系、相互协调，共同完成电梯的运行的控制。

任务准备

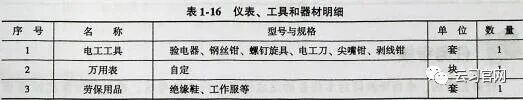

根据任务内容及任务要求选用仪表、工具和器材，见表1-16。

任务实施

一、控制柜的保养

1)检查控制柜、变频器、制动电阻器等设备电气线路及各冷却系统、冷却风扇。

2)校检安全电路及各保护开关电路、保护装置工作是否有效。

3)各接插板(印制电路板)、接插/组件清洁后插紧。定期清洁、检查各插件、卡口。接插组合应用防静电毛刷、吹尘器清洁，接插口用餐巾纸擦净。

4)各工作电压必须准确，特别是电梯电气控制系统和信号传输系统输出的电压，如5V、12V、24V。各分段电压的中性线与地线须分清；在检查时必须分清二次电路的直流110V、交流220V、动力三相交流380V的主电路，防止发生短路，损坏电气元器件。

5)经常检查并消除接触器、继电器上的积灰，检查触点的接触是否可靠吸合，线圈外表绝缘是否良好，以及机械联锁装置工作的可靠性。应无明显噪声，动触点连接的导线头无断裂现象，接线端、接线柱处导线接头应紧固无松动。

二、填写控制柜维保记录单

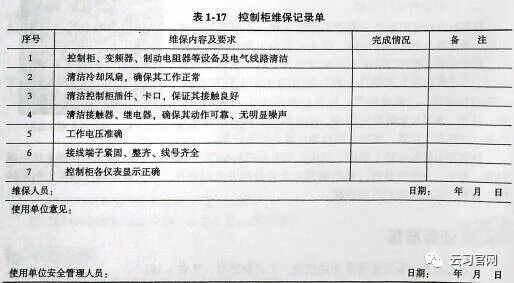

填写控制柜维保记录单，见表1-17。

任务考核

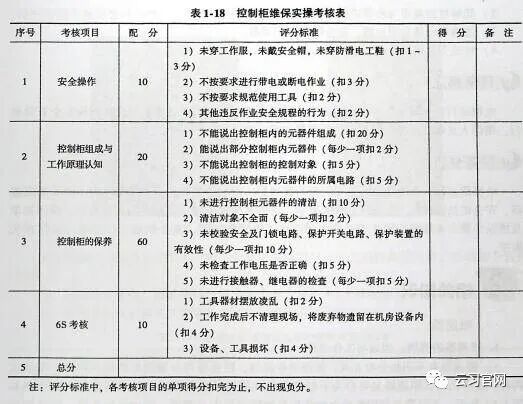

任务完成后，由指导教师对本任务的完成情况进行实操考核。控制柜维保实操考核见表1-18。

任务小结

本任务讲述了控制柜的组成及控制原理，控制柜的保养内容、保养要求及保养步骤。通过相关知识的学习及任务训练，学生可掌握控制柜的保养常识，具备了保养电梯控制柜的能力。
