电梯的维护与保养——盘车安全操作基本规范

电梯的维护与保养——盘车安全操作基本规范

知识目标

1)掌握盘车工具的组成和使用方法。

2)掌握平层标志的意义。

3)掌握电梯盘车的操作步骤与注意事项。

能力目标

1)能够按要求与步骤安全盘车。

电梯维修与保养

2)能够安全操作电梯，确保人身设备安全。

任务描述

在电梯运行过程中会有很多突发事件，导致电梯进入保护状态，将乘客困在轿厢中。本任务内容为盘车救人安全操作的基本知识、基本操作步骤及注意事项。

任务分析

在电梯救援或维修工作中往往需要盘车，如果电梯轿厢停靠位置超过平层位置0.3m,就需要通过盘车将轿厢移至平层位置。整个操作需要两个维保人员相互配合，合理运用紧急救援工具，以正确的姿势进行松闸和盘车操作，最后通过查看平层标志确认平层位置。

相关知识

一、盘车装置

电梯困人的救援以往主要采用自救的方法，即电梯司机从上部安全窗上轿顶将层门打开。随着电梯行业的发展，无人员操纵的电梯被广泛使用，发生困人时，已不再适合采用自救的方法了。因为作为公共交通工具的电梯发生困人时，非专业人员若自救方法不得当反而会发生其他安全事故。

救援装置包括盘车手轮与松闸扳手，如图1-50所示。机房内的紧急手动操作装置应放在拿取方便的地方，盘车手轮应漆成黄色，松闸扳手应漆成红色。

目前一些电梯安装了停电应急装置，在停电或电梯故障时自动接通。装置动作时用蓄电池作为电源向电动机送入低频交流电(一般为5Hz),并通过制动器释放。在判断负载力矩后按力矩小的方向迅速将轿厢移动至最近的层站，自动开门将人放出。应急装置在停电、冲顶、蹲底和限速器安全钳动作时均能自动接通，但若是门未关或门的安全电路发生故障，则不能自动接通。

二、平层标志

为了在操作时知道轿厢的位置，机房内必须有层站指示。

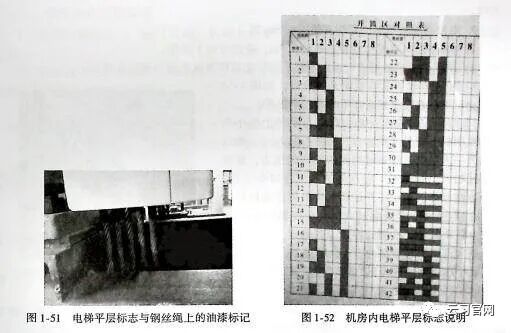

最简单的方法就是在曳引绳上用油漆做标记，同时将标记对应的层站写在机房操作地点附近，如图1-51和图1-52所示。

不同的电梯生产厂商设置的平层标志不一样。其中一种表示方法是用二进制表示，在机房曳引钢丝绳上用红漆或黄漆表示出来，这就是平层标志。图1-51所示的平层标志是在不同钢丝绳上涂黄漆，并且每根钢丝绳涂不同道数的黄漆来表示。

任务准备

根据任务内容及任务要求选用仪表、工具和器材，见表1-8。

任务实施

一、盘车操作步骤

1.切断电源

保留照明电源，切断主电源并上锁挂牌，以防不知情人员接通主电源而对正在施救的人员及正在撤离的乘客造成危险。同时，告知乘客“正在施救，请保持镇静”。

2.判断轿厢位置和确定盘车方向

判断轿厢位置是否超过最近的楼层平层位置0.3m,当超过时需要松闸盘车。可通过查看平层标志的方法和在被困楼层用三角钥匙稍微打开层门的方法判断轿厢位置并确定盘车方向。

3.电梯轿厢与平层位置相差超过0.3m时

若电梯轿厢与平层位置相差超过0.3m,应进行如下操作：

1)维保人员迅速赶往机房，根据平层标志说明判断电梯轿厢所在楼层。

2)用工具取下盘车手轮开关装置，如图1-53所示，取下挂在附近的盘车手轮和松闸扳手。

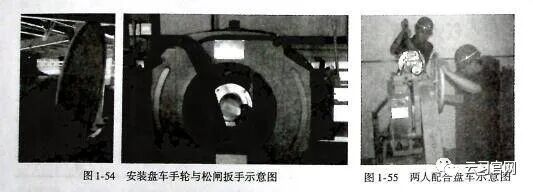

3)一人安装盘车手轮，将盘车手轮上的小齿轮和曳引机上的大齿轮啮合，如图1-54所示。确认后，另一人用松闸扳手对抱闸施加均匀压力，使制动闸瓦松开。操作时，应注意两人配合口令(松、停)断续操作，切记，开始第一次只可移动轿厢约30mm,不可过急或幅度过大，以确定轿厢是否获得安全移动及验证抱闸的性能。当确定为可靠移动后，一次可使轿厢滑移约300mm,直到轿厢到达最近楼层平层位置。在盘车之前，告知乘客“施救过程中电梯将会多次起动和停车，不用慌张”。盘车操作如图1-55所示。需注意的是，维保人员在盘车过程中禁止两手同时离开盘车轮，两脚应与肩同宽站立。

4)到达平层位置后，用层门锁钥匙打开电梯层门和轿门，引导乘客迅速有序地离开轿厢。

5)重新关好电梯层门、轿门。

6)电梯没有排除故障前，应在各层门处设置禁用电梯的警示牌。

4.电梯轿厢与平层位置相差在0.3m以内

当电梯轿厢与平层位置相差在0.3m以内时，则按上述步骤中的4)～6)进行操作。

5.恢复电梯

当所有乘客撤离后，必须把层门、轿门重新关闭，将松闸扳手、盘车手轮放回原位后，再按照电梯故障检修程序进行检修，直至电梯维修完毕，试运行一切正常后，同时做好维修记录，才能交付使用。

二、盘车操作注意事项

1)确保电梯各层门、轿门关闭，切断主电源。通知轿厢内人员不要靠近轿门，注意安全。

2)机房盘车时，至少两人配合作业，一人松闸，一人盘车，通过观察钢丝绳上的平层标志识别轿厢是否处于平层位置。

3)使用层门钥匙开启层门，先打开100mm的宽度向内观察，确定轿厢在该楼层，检查轿厢地坎与楼层地面间的上下距离。确认上下距离不超过0.3m时才可打开轿厢疏散被困乘客。

4)待故障处理完毕，试运行正常后才可恢复电梯正常运行。

任务考核

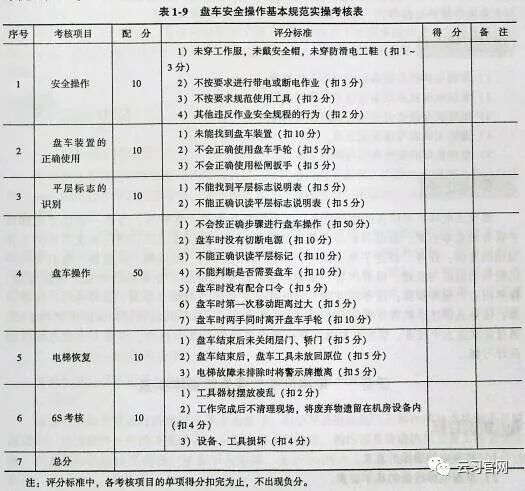

任务完成后，由指导教师对本任务的完成情况进行实操考核。盘车安全操作基本规范实操考核见表1-9。

任务小结

本任务讲解了盘车操作所用工具、平层标志的识读、正确规范的盘车步骤等内容。盘车时两人需要相互配合，在确认切断主电源后，一人将盘车手轮上的小齿轮与曳引机上的大齿轮啮合，一人用松闸扳手将制动闸瓦轻轻打开，一人盘动手轮，配合(松、停)口令，反复断续操作，直至轿厢平层，再用三角钥匙打开层门、轿门，将被困人员救出。通过学习和实操练习，学生可掌握盘车操作的基本技能。
