焊缝及焊缝各部分的名称

一、焊缝形式

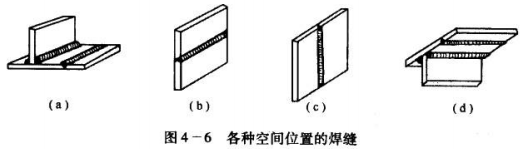

（1）按空间位置焊缝可分为平焊缝、立焊缝、横焊缝及仰焊缝4种形式如图4-6所示。

（2）按结合形式焊缝可分为对接焊缝、角焊缝及塞焊缝3种。对接焊缝主要尺寸以焊脚高度(或增强量)e和焊缝宽度b、b1表示；角焊缝主要尺寸以焊脚K、K1,表示，如图4-7所示。

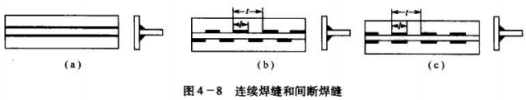

(3) 按焊缝断续情况可分为连续焊缝和间断焊缝两种，如图4-8所示。间断焊缝只适用于角焊缝中强度要求不高以及不需要密闭的结构焊接。它又可分为交错式焊缝和链状式焊缝两种。其焊缝尺寸表示时，除了要注明焊缝K外，还应注明间断焊缝中每一段焊缝的长度l和间距t，又以符号L表示交错式(K-Lt)；符号Z表示链状式(K-Lt)。

二、焊缝各部分的名称

1.对接焊缝各部分名称

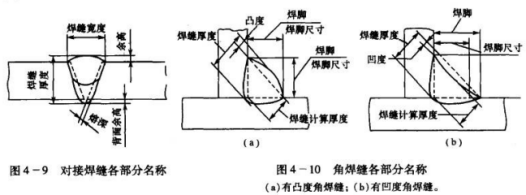

对接焊缝各部分尺寸名称如图4-9所示。焊缝的余高不能低于母材的高度，但也不应太高，因为太高会使焊缝的截面积增加、力学性能也能提髙等,但也使焊缝产生应力集中，而应力集中数值过大，往往会造成焊接结构的破坏。另外，焊缝余高过大时，会影响射线探伤的灵敏度，锅炉压力容器压力管道焊工考试规定:手工焊平位置余高为Omm~3mm,其他位置余高为Omm~4mm;机械化焊平焊与其他位置焊接的余高相同，都是Omm~3mm。

在焊接接头的横截面上,当填充焊缝金属材料（焊条或焊丝）一定时，熔深的大小决定了焊缝的化学成分。为了说明焊缝的形状的特点，常用焊缝成形系数来表示。熔焊的焊缝成形系数是，在单道焊缝横截面上焊缝宽度S与焊缝计算厚度H的比值Φ=B/H。

2.角焊缝各部分名称

把两个焊件的端面构成大于30°、小于135°夹角，用焊接连接起来的焊缝是角焊缝。角焊缝有两种形式，一种是焊缝表面有凸度的角焊缝；另一种是焊缝表面有凹度的角焊缝。有凸度的角焊缝容易在焊缝处产生应力集中，除非有特殊要求,一般很少采用。有凹度的角焊缝能较好地进行力的传递作用,是应用最为广泛的角焊缝截面形式，角焊缝各部分名称如图4-10所示。
