电工计量仪表在配电屏及日常生活中的接线技术

―、电度表的原理

电度表是用来计量电器设备所消耗电能的仪表，可分为单相电度表和三相电度表，准确度一般为2.0级，也有1.0级的高精度电度表。

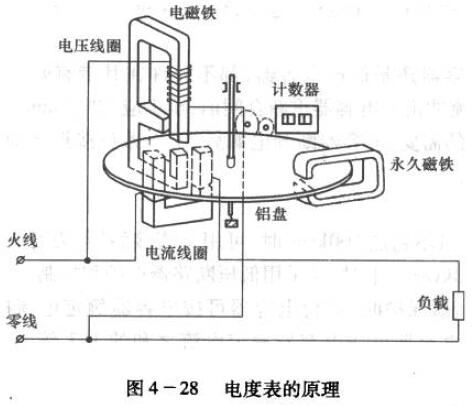

电度表的结构如图4-28所示，它由电流线圈、电压线圈、铁芯、铝盘、转轴、轴承和数字盘等组成。电流线圈串联于电路中，电压线圈并联于电路中。在用电设备开始消耗电能时，电压线圈和电流线圈产生主磁通穿过铝盘，在铝盘上感应出涡流并产生转矩，使铝盘转动，带动计数器计算耗电的多少。用电量越大，所产生的转矩就越大，计量出用电量的数字也就越大。

二、单相电度表的接线

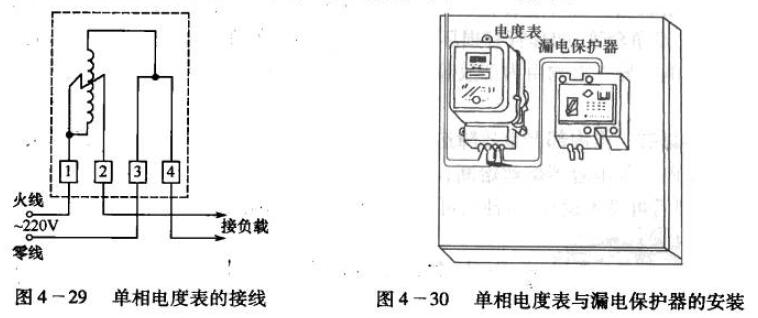

选好单相电度表后，应进行检査安装和接线。如图4-29所示是交叉接线图，图中的1、3为进线，2、4接负载，接线柱1要接相线（即火线），这种电度表目前在我国最常见而且应用最多。

三、单相电度表与漏电保护器的安装

单相电度表与漏电保护器一起安装的示意图如图4-30所示。

四、三相四线制交流电度表的安装与接线

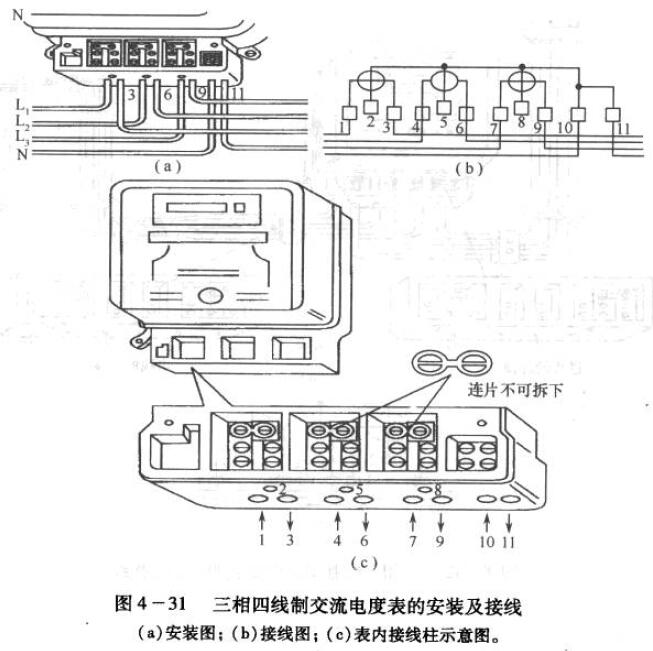

三相四线制交流电度表共有11个接线端子，其中1、4、7端子分别接电源相线，3、6、9是相线出线端子，10、11分别是中性线（零线）进、出线接线端子，而2、5、8为电度表3个电压线圈连接接线端子，电度表电源接上后，通过连接片分别接人电度表3个电压线圈，电度表才能正常工作。图4-31（a）为三相四线制直接接线的安装示意图，图4-31（b）为三相四线制交流电度表接线示意图，图4-31（c）为三相四线制安装连接片接线示意图。

五、三相三线制交流电度表的安装与接线

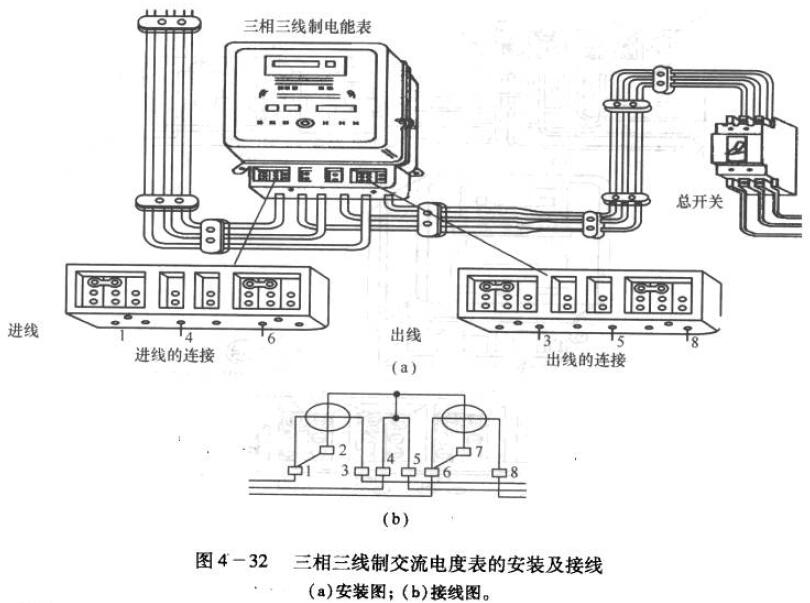

三相三线制交流电度表有8个接线端子，其中1、4、6为相线进线端子，3、5、8为出线端子，2、7两个接线端子空着，目的是与接入的电源相线通过连接片取到电度表工作电压并接入到电度表电压线圈上。图4-32（a）为三相三线制交流电度表的安装及实际接线示意图，图4-32（b）为三相三线制交流电度表接线示意。

六、间接式三相三线制交流电度表的安装及接线

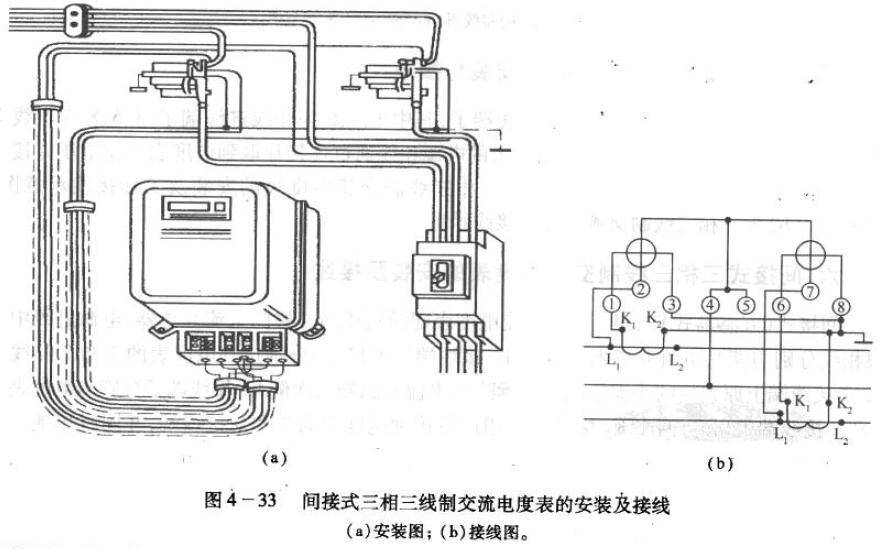

间接式（互感器式）三相三线制交流电度表配两只相同规格的电流互感器，电源进线中两根相线分别与两只电流互感器一次侧L1接线端子连接，并分别接到电度表的2和7接线端（2、7接线端上原先接的小铜连接片需拆除）；电流互感器二次侧K1接线端子分别与电度表的1和6接线端子相连；两个K2接线端子相连后接到电度表的3和8接线端，并同时接地。电源进线中的最后一根相线与电能表的4接线端相连接并作为这根相线的出线。互感器一次侧L2接线端子作为另两相的出线。互感器式三相三线制电度表的实际接线方法如图4-33（a）所示，互感器式三相三线制电度表的接线电路如图4-33（b）所示。

七、间接式三相四线制交流电度表的安装及接线

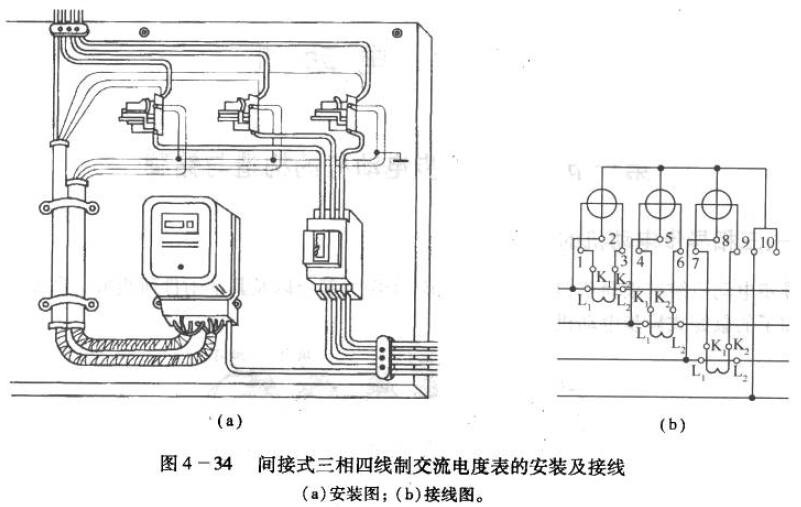

间接式三相四线制电度表由一块三相电度表配用3只规格相同、比率适当的电流互感器，以扩大电度表量程。接线时3根电源相线的进线分别接在3只电流互感器一次绕组接线端子L1上，3根电源相线的出线分别从3只互感器一次绕组接线端子L2引出，并与总开关进线接线端子相连。然后用3根铜芯绝缘分别从3只电流互感器一次绕组接线端子L1引出，与电度表2、5、8接线端子相连。再用3根同规格的绝缘铜芯线将3只电流互感器二次绕组接线端子K1和电度表1、4、7接线端子K2和电度表3、6、9接线端子相连，最后将3个K2接线端子用1根导线统一接零线。由于零线一般与大地相连，使各互感器K2接线端子均能良好接地。如果三相电度表中1、2、4、5、7、8接线端子之间有连接片时，应事先将连接片拆除。互感器式三相四线制电度表的实际接线电路如图4-34（a）所示，互感器式三相四线制电度表的接线电路如图4_34（b）所示。

八、配电屏上功率表、功率因数表的测量电路接线

在配电屏上常采用功率表（W）、功率因数表（cosΦ）、频率表（Hz）、三块电流表（A）经两只电流互感器TA和两只电压互感器TV的联合接线电路，如图4-35所示。

接线时注意以下几点：

（1）三相有功功率表（W）的电流线圈、三相功率因数表（cosΦ）的电流线圈以及电流表（A）的电流线圈，与电流互感器二次侧串联成电流回路。但A相、C相两电流回路不能互相接错。

（2）三相有功功率表（W）的电压线圈、三相功率因数表（cosΦ）的电压线圈，与电压互感器二次侧并联成电压回路，但各相电压相位不可接错。

（3）电流互感器二次侧“K2”或“一”端，与第三只电流表A末端相连接，并需作可靠接地。
