电工入门第三节
电工常用工具与测量仪
第三节电工常用工具与测量仪器
一、验电器
验电器是一种检验导线和设备是否带电的常用工具。

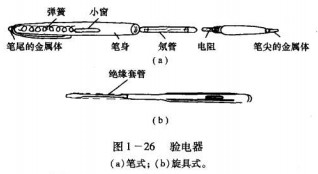

低压验电器分笔式图1 -26(a)和旋具式图1 -26(b)两种。它们的内部结构相同，主要 由电阻、氖管、弹簧组成。

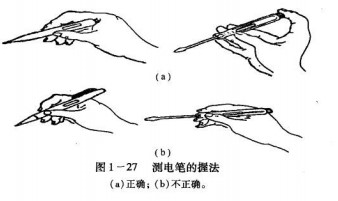

图1 -27(a)所示为正确使用验电笔的方法，而图1 -27(b)所示是一种不正确使用验电 笔的握法。
只要带电体与地之间至少有60V的电压，试电笔的気管就可以发光。 使用验电笔时，氖管窗口应在避光的一面，以方便观察。
二、螺丝刀（螺钉旋具）

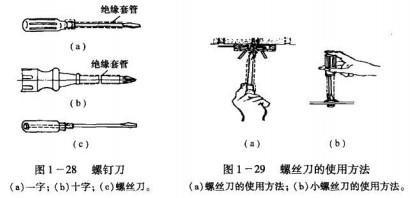

螺丝刀的试样、规格很多，如图丨-28所示。按头部形状不同可分为一字和十字两种。 一字螺丝刀常用的规格有50mm、100mm、150mm和200mm等规格，电工必备的是 50mm和150mm两种。十字螺丝刀专供紧固或拆卸十字槽的螺钉，常用的规格有4种， I号适用于螺钉直径2mm ~ 2. 5mm, II号为3mm - 5mm, III号为6mm ~ 8mm, IV号为 10mm 〜12mm。
螺丝刀的使用如图1 -29所示；图1 -29（a）为大螺丝刀的使用方法;图〗-29（b）为小螺 丝刀的使用方法。
三、钢丝钳

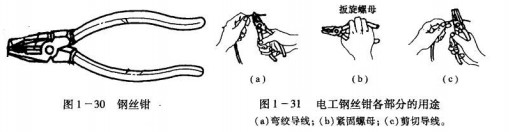

钢丝钳如图1 -30所示。其主要由钳头和甜柄构成。
钳口用来弯绞或钳夹导线;齿口用来紧固或起松螺母;刀口用来剪切导线或剖切软导线绝 缘层，如图丨-31所示。图中示出了各部分的用法。
钢丝钳常用的规格有150mm、175mm、20mm三种。电工所用的钢丝钳，在钳柄上应套有 耐压为500V以上的绝缘套管。
四、尖嘴钳
尖嘴甜有铁柄和绝缘柄两种，绝缘柄的耐压为500V,其外形如图1 -32所示。
尖嘴钳的用途：
(1) 剪断细小金属丝。
(2) 夹持螺钉、垫圈、导线等元件。.
(3) 在装接电路时，尖嘴谢可将单股导线弯成一定圆弧的接线鼻子。
五、断线钳
断线钳又称斜U钳，其中电工用的绝缘柄断线钳的外形如图1 -33所示，其耐压为500V。 断线钳是专供剪断较粗的金属丝、线材及电线电缆等用。
六、电工刀
电工刀是电工用来剖削的常用工具，图1-34所示为其外形。
电工刀的使用：在切削导线时，刀口必须朝人身外侧,用电工刀剥去塑料导线外皮，步骤 如下：

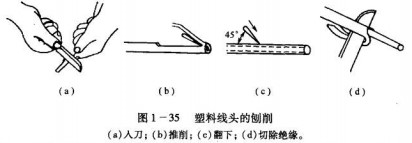

(1) 用电丁刀以45°角倾斜切人塑料层并向线端推削，如图1 -35(a),图1 -35(b)所示。
(2) 削去一部分塑料层，再将另一部分塑料层翻下，最后将翻下的塑料层切去，至此塑料 层全部削掉且露出芯线，如图1 -35(c),图1 -35(d)所示。
电工刀平时常用来削木榫来代替胀栓。
七、紧线器
紧线器，用来收紧户内外的导线。由夹线钳头、定位钩、收紧齿轮和手柄等组成，如图1 - 36所示。使用时，定位钩钩
住架线支架或横担，夹线钳头夹住需收紧导线的端部，扳动手柄，逐步收紧。
八、剥线钳

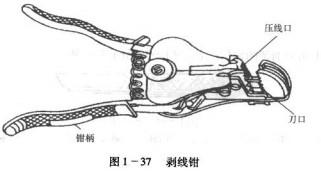

剥线钳，用来剥离6mm2以下塑料或橡皮电线的绝缘层。其由钳头和手柄两部分组成，如 图1-37所示。钳头部分由压线口和切口构成，分有直径0.5mm ~ 3mm的多个切口，以适用 于不同规格的线芯。使用时，电线必须放在大于其线芯直径的切口上切削，否则会伤线芯。
九、梯子
梯子有人字梯和直梯两种，直梯一般用于高空作业，人字梯一般用于户内作业，如图1 - 38所示。
使用梯子时要注意以下几点：
(1) 使用前应检査两脚是否绑有防滑材料，人宇梯中间是否连着防自动滑开的安全绳。
(2) 人在梯上作业时，前一只脚从后一只脚所站梯步高两步的梯空中穿进去，越过该梯步 后即从下方穿出，踏在比后一只脚髙一步的梯步上，使该脚以膝弯处为着力点。
(3) 直梯靠墙的安全角应为对地面夹角60° ~75°,梯子安放位置要与带电体保持足够的 安全距离。
十、电工包和电工工具套
电工包和电工工具套是用来放置随身携带的常用工具或零散器材(如灯头、开关、保险丝 及胶布等)及辅助工具(如铁锤、钢锯)等，如图1-39所示。电工工具套可用皮带系在腰间， 置于右臀部，将常用工具插人工具套中，便于随手取用。电工包横跨在左侧，内有零星电工器 材的辅助工具，以备外出使用。
