第三节  室内电路与照明灯具安装

—、室内配线

室内配线方式分为：瓷瓶配线、瓷夹板配线、槽板配线、塑料护套线配线和电线管配线。

1.瓷瓶配线

1）瓷瓶种类

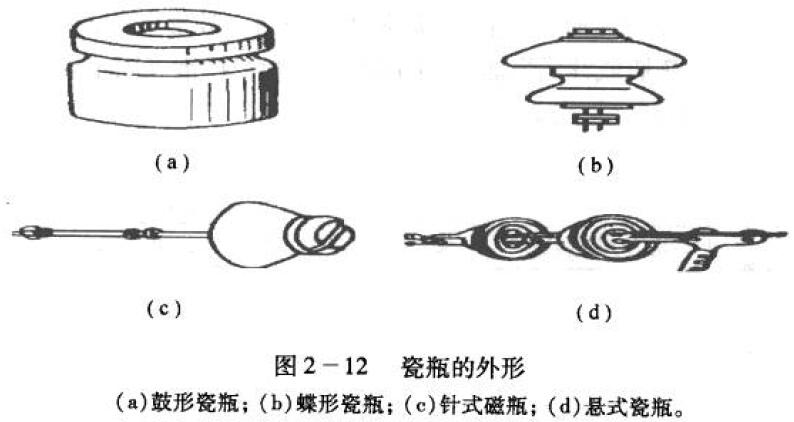

图2-12所示为瓷瓶外形。常用瓷瓶有鼓形瓷瓶、蝶形瓷瓶、针式瓷瓶和悬式瓷瓶。

2）瓷瓶配线的前期工作

瓷瓶配线的前期工作有：

（1）定位。定位工作应在土建未抹灰前进行。首先根据施工图确定电设备的安装地点，然后确定导线敷设位置，穿墙和楼板位置，起始、转角和终端位置，最后确定中间瓷瓶位置。

（2）划线。划线可用边缘刻有尺寸的木板条。划线可沿房屋线脚、墙角等处进行，用铅笔或木工用粉袋划出安装电路。

（3）凿眼。按划线定位进行凿眼。

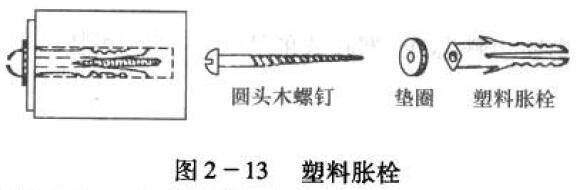

（4）安装木榫或塑料胀栓，如图2-13所示。

（5）在土建砌墙时预埋瓷管和钢管，使电路穿墙而过。

3）瓷瓶的固定

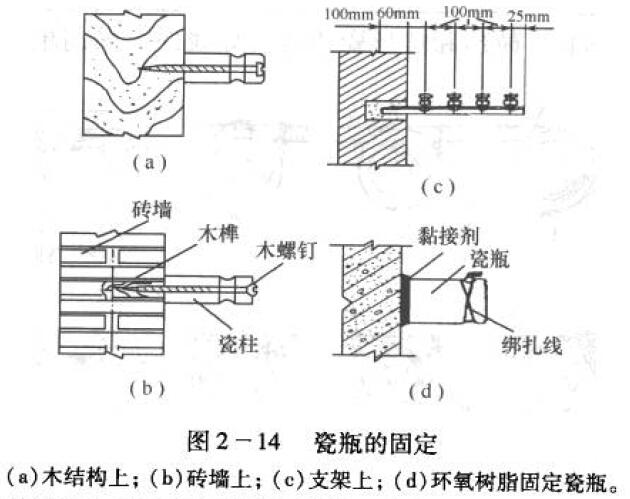

（1）在木结构墙上固定瓷瓶。在广大农村木结构房屋上只能固定鼓形瓷瓶，可用木螺钉直接拧入，如图2-14（a）所示。

（2）在砖墙上固定瓷瓶时，需利用预埋的木榫和木螺钉来固定鼓形瓷瓶，如图2-14（b）所示，或用预埋的支架和螺栓来固定鼓形瓷瓶、蝶形瓷瓶和针式瓷瓶等，如图2-14（c）所示。

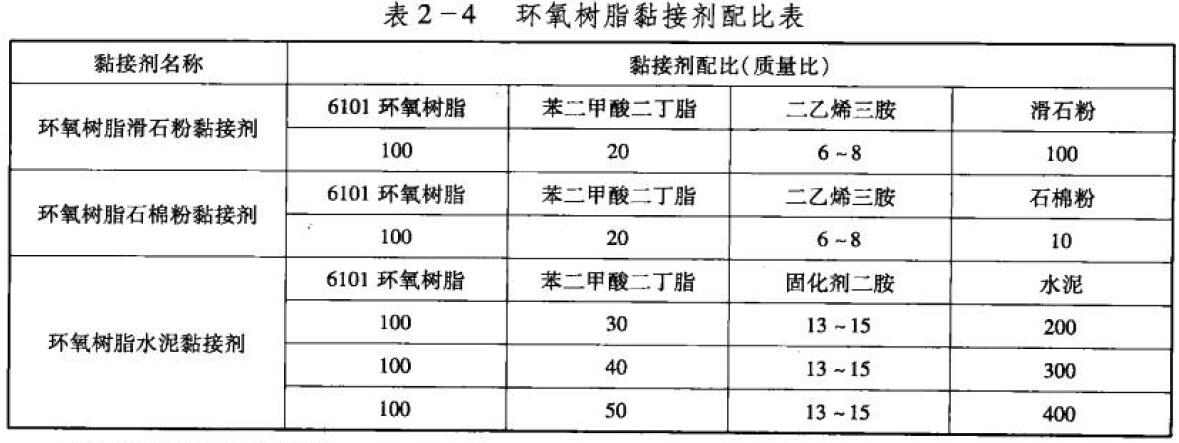

（3）在混凝土墙上固定瓷瓶时，可用塑料膨胀螺栓来固定鼓形瓷瓶，或用预埋的支架和螺栓来固定鼓形瓷瓶、蝶形瓷瓶或针式瓷瓶，也可用环氧树脂黏接剂来固定瓷瓶，如图2-14（d）所示。环氧树脂黏接剂的配比见表2-4。

4）导线的敷设和绑扎

在瓷瓶上敷设导线，应从来电端开始，将一端的导线绑扎在瓷瓶的颈部，然后将导线的另一端收紧绑扎固定，最后把中间导线也绑扎固定。导线在瓷瓶上绑扎固定的方法如下：

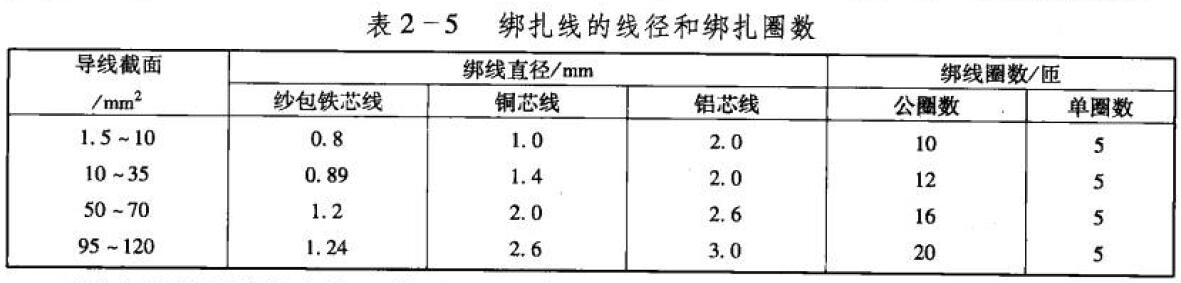

（1）终端导线的绑扎。导线的终端可用回头线绑扎，如图2-15所示。绑扎线优先选用纱包铁芯线，绑扎线的线径和绑扎圈数见表2-5。

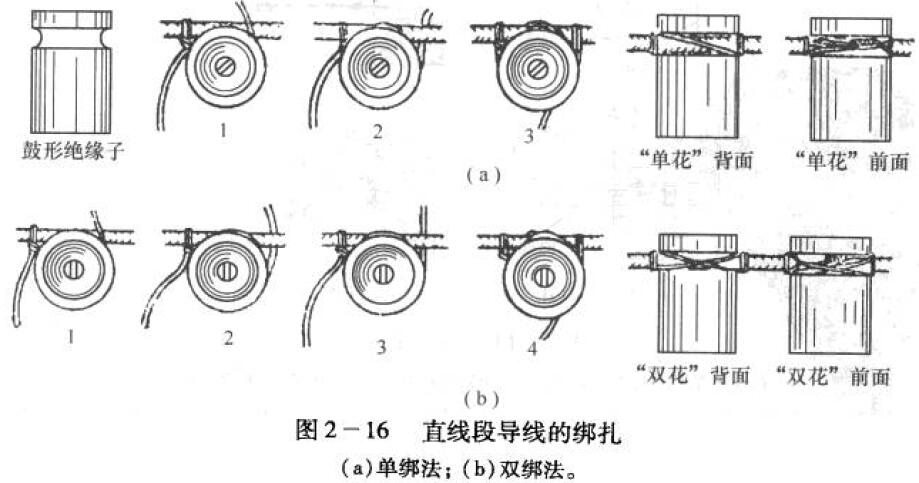

（2）直线段导线的绑扎。鼓形和蝶形瓷瓶直线导线一般采用单绑法或双绑法两种，如图2-16所示。

5）瓷瓶配线注意事项

（1）在建筑物的侧面配线时，要将导线绑扎在瓷瓶的上方，如图2-17所示。

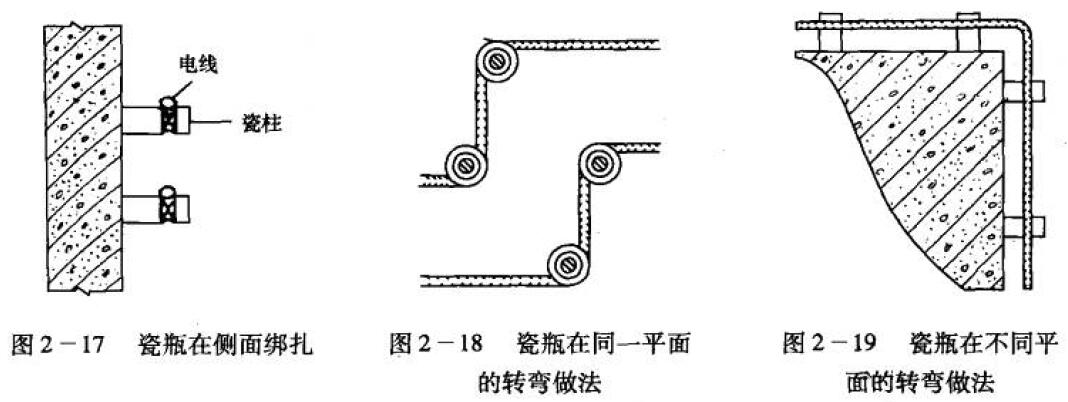

（2）导线布置在同一平面内，如果有曲折时，瓷瓶要装设在导线曲折角的内侧，如图2-18所示。

（3）导线布置在不同的平面上曲折时，在凸角的两面上要求应装设两个瓷瓶，如图2-19所示。

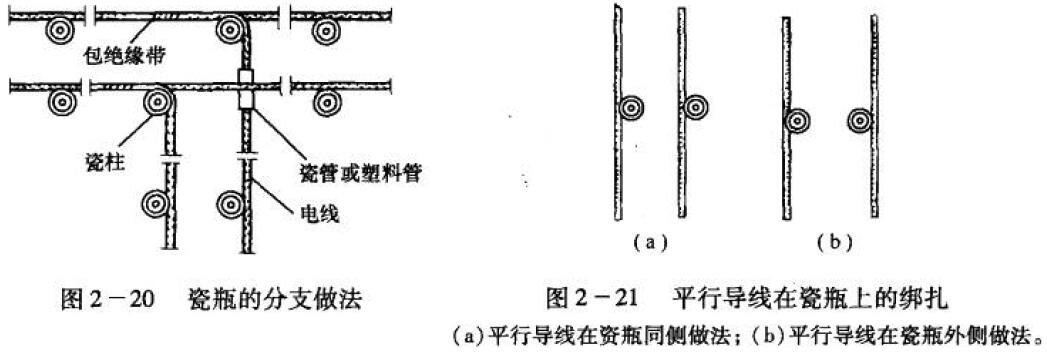

（4）导线分支时，要在分支点处设置瓷瓶，来支持导线，导线互相交叉时，需套瓷管保护，如图2-20所示。

（5）平行的两根导线，要放在两瓷瓶的同一侧或在两瓷瓶的外侧，不能放在内侧，如图2-21所示。

（6）瓷瓶沿墙壁垂直敷设时，导线弛度不大于5mm。

2.塑料护套线配线

1）塑料护套线配线的前期工作

塑料护套线是一种具有塑料保护层的双芯或双芯绝缘导线，可以直接敷设在墙壁以及其他建筑物表面，用线卡作为导线的支持物。因此目前电气照明电路大部分采用塑料护套线配线，但由于导线的截面积较小，大容量电路采用不多。

（1）划线定位。确定电路的走向和各个电器的安装位置后，用木工弹线袋划线，同时按护套线的安装要求，每隔一尺左右划出固定线卡的位置。距开关、插座和灯具的木台50mm处都需设置线卡的固定点。

（2）凿眼并安装木榫方便线卡安装。

（3）固定线卡。线卡的规格有1号、2号、3号和4号等。在室内外照明电路中通常用1号线卡。在北方还大量使用塑料卡钉方法与固定线卡相同。

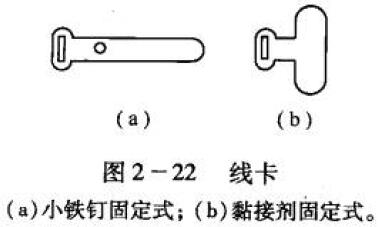

按固定的方式不同，铝片线卡的形状有用小铁钉固定和用黏接剂固定的两种，如图2-22所示。

在木结构上，可用铁钉固定线卡，在抹灰浆的墙上，每隔4挡~5挡固定线卡，进入木台和转角处需用小铁钉在木榫上固定线卡，其余的可用小铁钉直接将线卡钉在灰浆中，在砖墙和混凝土墙上可用木榫或环氧树脂黏接剂固定线卡。

2）导线敷设

（1）敷设导线。要使护套线敷设得平直美观，可在直线部分的两端分装一副瓷夹，敷线时，先把护套线一端固定在瓷夹内，然后拉直并在另一端收紧护套线后固定在另一副瓷夹中，最后把护套线依次夹人线卡中。

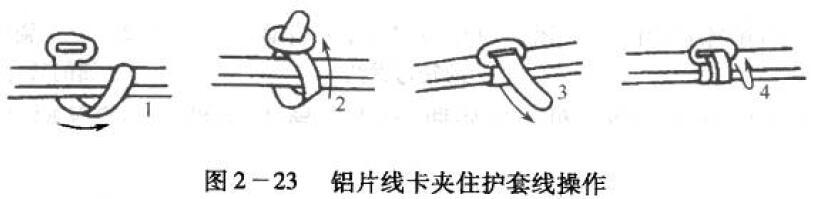

（2）线卡的夹持。护套线均置于轧片的钉孔位后，即可按图2-23所示方法将铝片线卡收紧夹持护套线。

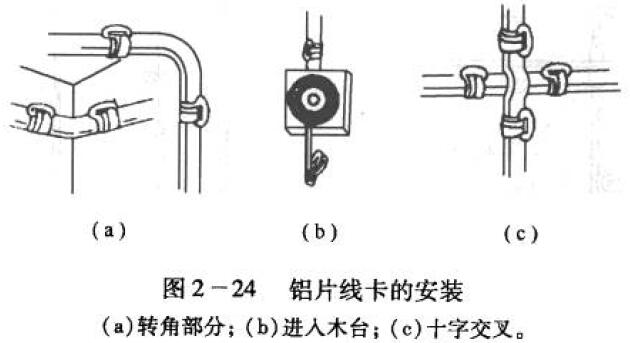

（3）护套线在转弯时，转弯圆度要大，目的是为了避免损伤导线，转弯前后应各用一个线卡夹住，如图2-24（a）所示。

（4）护套线进入木台前要安装一个线卡，如图2-24（b）所示。

（5）两根护套线相互交叉时，交叉处可用4个线卡夹住，如图2-24（c）所示。

（6）护套电路的离地最小距离不得小于0.5m，在穿越楼板的一段护套线，应加电线管保护。

3.瓷夹配线及注意亊项

1）瓷夹配线

（1）瓷夹固定。在木结构上，可用木螺钉直接固定瓷夹；在砖结构上固定瓷夹，利用预埋的木榫或塑料胀栓固定；最简单的办法是用环氧树脂黏接固定，如图2-25所示。环氧树脂配比见表2-4。用环氧树脂黏接时，底部必须要淸洁，涂料要均匀，不能太厚，黏接时用手边压边转，使黏接面有良好的接触，黏接后保持1天~2天即可。

（2）导线敷设。先将导线的一端固定在瓷夹内，拧紧螺钉压牢导线，然后用抹布或蜾钉丝刀把导线捋直，如图2-26所示。

2）瓷夹配线的注意事项

（1）瓷夹板配线的导线一般在lmm²~6mm²之间。

（2）导线在转弯时，应在转弯处装两副瓷夹，如图2-27（a）所示；要把电线弯成圆角，避免损伤导线。

（3）导线绕过梁柱头时，要适当加垫瓷夹，来保证导线与建筑物表面有一定的距离，做法如图2-27（b）、图2-27（c）所示。

（4）两条电路的4根导线相互交叉时，应在交叉处分装4副瓷夹，压在下面的两根导线上需套一根塑料管或瓷管，管的两端导线都要用瓷夹夹住，如图2-28（a）所示。

（5）电路跨越水管、热力管时，应在跨越的导线上套防热管保护。做法如图2-28所示。

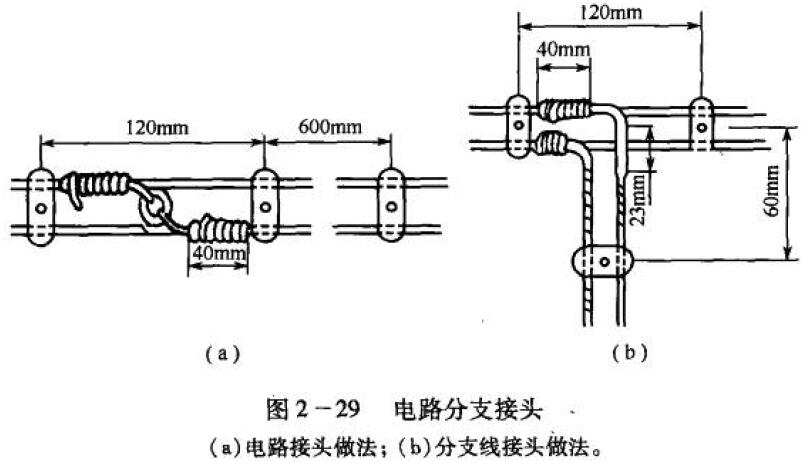

（б）电路最好沿房屋的线脚、横梁、墙角等处敷设，不得将电线接头压在瓷夹内，做法如图2-29所示。

（7）水平敷设电路距地面高度一般应在2.5m以上；距开关、插座、灯具和接线盒以及电线转角的两边5cm处均应安置瓷夹；开关、插座，一般与地面距离不应低于1.3m；电线穿越楼板时，在楼板离地面1.3m处的部分电线应套管保护，其做法如图2-30所示。
