电梯其他故障现象分析

电梯其他故障现象分析

上述几个项目介绍了分别发生在电源电路、主控制电路、制动电路、安全与门锁电路、门机控制电路、外呼内选通信电路、变频驱动电路等处的故障。事实上，电梯出现的故障多种多样，故障可能发生的位置往往不是由单一电路故障引起的，除了发生在以上电路等处的故障，还有可能发生在其他地方。因此，在分析电梯故障时，应全面地列出故障可能发生的原因，然后一一排除，找出故障发生点。本项目列出了电梯常见故障现象，并分析了其可能原因。通过本项目学习，学生可掌握故障分析的基本技能。

知识目标

1)掌握电梯平层误差大的原因。

2)掌握电梯运行中的故障现象和故障原因。

3)掌握熔丝熔断的原因。

4)掌握接触器吸合发出噪声的原因。

5)掌握电动机通电发出噪声的原因。

能力目标

1)能够正确描述电梯平层故障现象，并分析其原因。

2)能够正确描述电梯运行中的故障现象，并分析其原因。

3)能够正确分析接触器及电动机发出噪声的原因。

项目描述

电梯故障现象复杂，除上述介绍的几大电路故障之外，还存在着其他一些故障，包括电梯平层误差故障、运行故障、熔丝熔断故障、接触器故障等。本任务要求根据相应故障现象分析故障原因并进行故障诊断与维修。

项目分析

电梯出现平层误差过大，并不是由平层开关电路所造成的；电梯起动时舒适感差、有冲击感，和变频驱动电路并没有关系；电梯停车时舒适感差，有冲击感，和变频驱动电路也没有关系；电梯轿厢或层门有麻电感觉、电梯熔丝熔断、接触器吸合发出噪声等也不是由以上几大电路故障造成的。对于这些可能的故障现象，进行故障诊断与维修时，不应局限于上述介绍的几大控制电路，应从基本的用电故障着手考虑。

相关知识

一、电梯平层误差故障

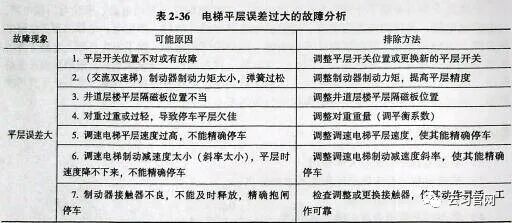

电梯出现平层误差故障，可能的原因较多，既有机械方面的原因，也有电气方面的原因。表2-36列出了平层误差过大的故障分析。

二、电梯起动、停车故障分析

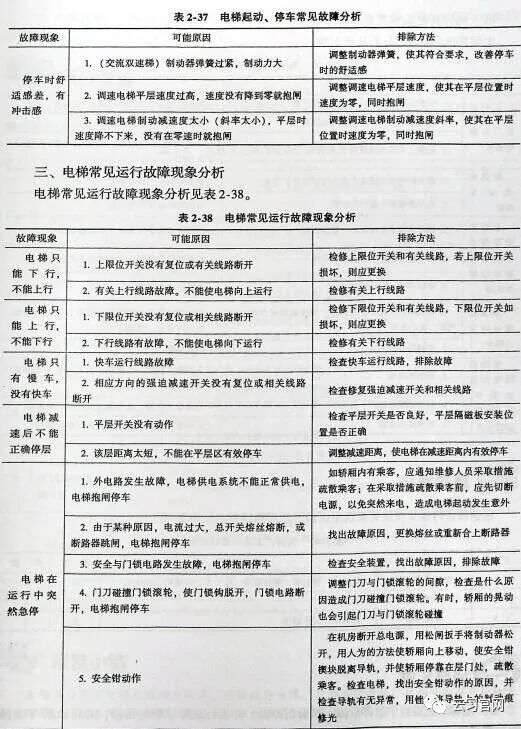

表2-37列出了电梯起动、停车常见故障分析。

四、电梯其他故障现象分析

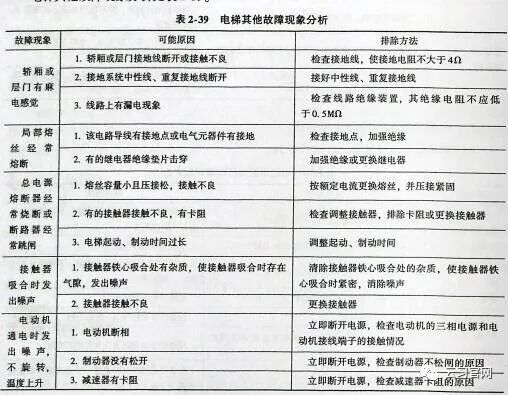

电梯其他故障现象分析见表2-39。

项目准备

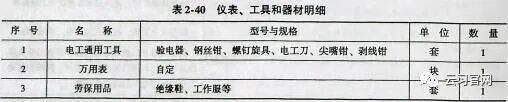

根据项目内容及项目要求选用仪表、工具和器材，见表2-40。

项目实施

1)电梯出现运行中急停故障，试分析原因，并进行故障诊断与维修，并将诊断与维修的步骤写出。

2)电梯出现平层误差过大，试分析原因，并进行故障诊断与维修，并将诊断与维修的步骤写出。

项目考核

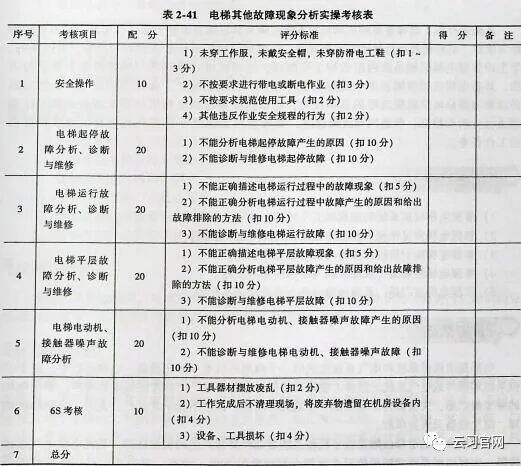

项目完成后，由指导教师对本项目的完成情况进行实操考核。电梯其他故障现象分析实操考核见表2-41。

项目小结

本项目分析了电梯平层误差故障、电梯起停故障、电梯运行故障、电梯接触器电动机噪声故障等，通过本项目的学习，学生应掌握电梯常见故障的分析方法，并能够诊断与维修常见故障。
