燃气管道防腐——不同材质防腐层特点及结构

燃气管道防腐——不同材质防腐层特点及结构

一、不同材质防腐层特点

(一)石油沥青防腐层特点

石油沥青防腐层底漆涂刷应均匀，无气泡、凝块、流痕、空白等缺陷，厚度应为0.1~0.2mm。熬制沥青的温度宜控制在230℃左右。石油沥青防腐层等级为加强防腐时，涂层总厚度为≥5.5mm。石油沥青防腐层补伤时，损伤面直径小于100mm的可用沥青补伤。

(二)环氧煤沥青防腐层特点

环氧煤沥青防腐层应采用中碱、无捻、无蜡的玻璃布做加强基布。环氧煤沥青防腐层加温固化时，防腐层固化温度不得超过90℃。

(三)二层结构聚乙烯防腐层的特点

二层结构聚乙烯防腐层的优点是绝缘电阻高、机械性能好、耐冲击性强。二层聚乙烯防腐层的厚度要求与管径大小有关。二层聚乙烯防腐层的底层为密封性底胶。二层聚乙烯防腐层的包覆管露天堆放时，必须用遮光物遮盖，堆放时间不超过3个月。

二、不同材质防腐层结构

（一）是有沥青防腐层的结构

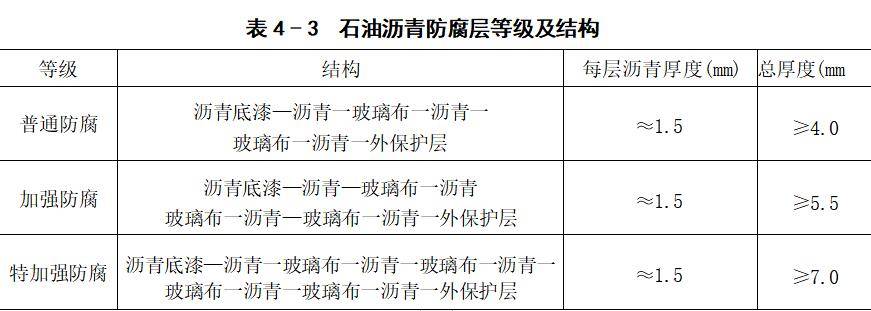

石油沥青防腐层的结构见表4-3。

（二）环氧煤沥青防腐层结构

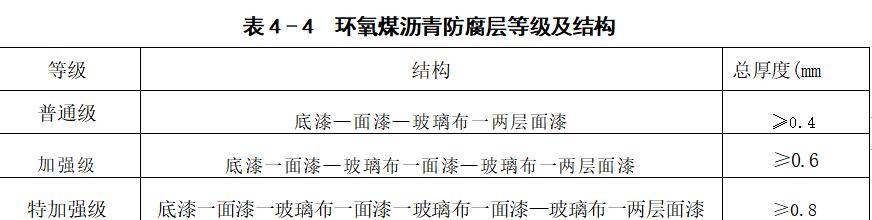

环氧煤沥青防腐层结构见表4-4。

（三）二层聚乙烯防腐层结构

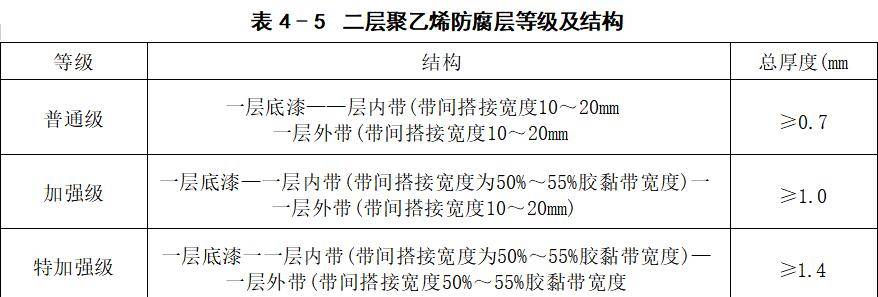

二层聚乙烯防腐层结构见表4-5。

（四）三层防腐层的类型及结构

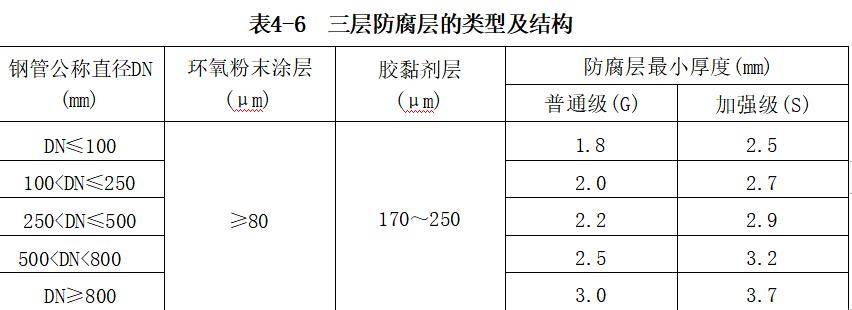

三层机构防腐层是指底层为FBF（环氧粉末），中间层为聚合物胶黏剂，外城为PE（聚乙烯）的复合防腐层，通常称为3PE。三层PE结构防腐层是将环氧树脂的优良防腐蚀性能同聚乙烯的机械保护性能结合起来，提高防腐层防腐蚀性能和使用寿命。三层防腐层的类型及结构见表4-6。

（五）聚乙烯胶黏带防腐层的性能及材料要求

聚乙烯胶黏带防腐层对钢管焊缝部位的包覆质量不易达标。聚乙烯胶黏带常分为防腐胶黏带和保护胶黏带两种。聚乙烯防腐胶黏带与钢管有足够的黏结力，剥离强度为18-30N/cm，可以有效阻止液体介质慎入钢管表面，埋地多年后仍能保持很高的黏结强度。普通级聚乙烯胶黏带防腐层总厚度≥0.7mm。
