电工安全用具

电工安全用具

电工安全用具是电工作业人员在安装、运行、检修等操作中用以防止触电、坠落、灼伤等危险的电工专用工具和用具。

一、电工安全用具种类和功能

（一）绝缘安全用具

绝缘安全用具包括绝缘杆、绝缘夹钳、绝缘靴、绝缘手套、绝缘垫和绝缘站台等用具。绝缘安全用具分为基本安全用具和辅助安全用具。前者的绝缘强度能长时间承受电气设备的工作电压，能直接用来操作电气设备;后者的绝缘强度不足以承受电气设备的工作电压，只能加强基本安全用具的作用。

1.绝缘杆和绝缘夹钳

绝缘杆（见图6-1）和绝缘夹钳（见图6-2）是基本安全用具。绝缘夹钳只用于35 kV 及35kV以下的电气操作。绝缘杆和绝缘夹钳都由工作部分、绝缘部分和握手部分组成。绝缘部分和握手部分用浸过绝缘漆的木材、硬塑料、胶木或玻璃钢制成，其间有护环分开。

绝缘杆可用来操作高压隔离开关、操作跌落式熔断器、安装和拆卸临时接地线以及进行测量和试验等工作。绝缘夹钳主要用来拆除和安装熔断器及其他类似工作。

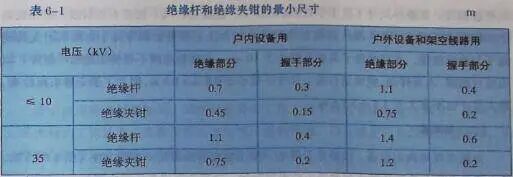

绝缘杆和绝缘夹钳的绝缘部分和握手部分的最小尺寸不应低于表6-1所列数值。

绝缘杆工作部分金属钩的长度，在满足工作需要的情况下，不宜超过5~8cm，以免操作时造成相间短路或接地短路。

绝缘杆在使用中要注意下列事项∶

（1）使用前进行外观检查，应无裂纹、划痕、毛刺、孔洞、断裂及机械损伤，表面清洁干燥。

（2）使用时应穿戴相应电压等级的绝缘手套、绝缘靴或站在绝缘垫（台）上进行操作，手握部位不得超过隔离环。

（3）绝缘杆的型号规格必须符合规定，不可随意取用，电压等级高的绝缘拉杆可操作低一级电压的电气设备和线路，但绝不可操作高一级的电气设备和线路。

（4）使用时应有专人监护，操作准确，迅速、有力，尽量缩短与高压接触的时间。

（5）雨雪潮湿天气在室外使用绝缘杆时，绝缘杆上应装有防雨雪的伞形罩。

（6）绝缘杆应按规定至少每年定期进行绝缘试验。绝缘夹钳使用时要注意以下几点∶

（1）检查绝缘夹钳钳体应无损，表面清洁干燥。

（2）使用绝缘钳对应穿戴好绝缘手套、绝缘靴，并戴上护目镜，必须在切断负载的情况下操作。

（3）在雨雪潮湿天气时应使用专用防雨绝缘夹钳。

（4）使用时应精神集中，注意保持身体平衡，紧握钳把，不得使夹持物脱落，动作应准确、迅速、有力，尽量减少与高压带电体的接触时间，同时应有专人监护。

（5）绝缘夹钳必须按规定至少每年定期进行绝缘试验。

2.绝缘手套和绝缘靴

绝缘手套和绝缘靴用橡胶制成，二者都作为辅助安全用具。绝缘手套可作为低压工作的基本安全用具，绝缘靴可作为防护跨步电压的基本安全用具。

3.绝缘垫和绝缘台

绝缘垫和绝缘站台只作为辅助安全用具。绝缘垫用厚度5mm 以上、表面有防滑条纹的橡胶制成。其最小尺寸不宜小于0.8m×0.8m。绝缘站台用木板或木条制成。相邻板条之间的距离不得大于2.5cm，以免鞋跟陷入;站台上不得有金属零件;台面板用支持绝缘子与地面绝缘，支持绝缘子高度不得小于10cm;台面板边缘不得伸出绝缘子以外，以免站台翻倾，人员摔倒。绝缘站台最小尺寸不宜小于0.8m×0.8m，但为了便于移动和检查，最大尺寸也不宜大于1.5m×1.5m。

（二）验电器

为能直观地确定设备、线路是否带电，使用验电器检测是一种既方便又简单的方法。验电器按电压分为高压验电器和低压验电器两种。这里主要讲高压验电器的有关知识。

高压验电器分发光型、声光型、风车式三类。

（1）发光型高压验电器。一般由指示器部分、绝缘部分、罩护环、握手部分等组成。

（2）声光型高压验电器。一般由检测部分、绝缘部分、握柄部分组成。检测部分由检测头和声光元件组成，当接收到电场信号，能发声光的元件就发出指示信息。此类验电器的特点是在发光型验电器中装入了有电报警器，它是根据反映电场效应作用的音响器发声的原理制成的。

（3）风车式验电器。它是通过电晕放电而产生的电晕风，驱使金属叶片旋转，来检测设备是否带电。风车验电器由风车指示器和绝缘操作杆组成。

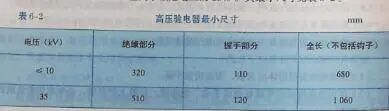

高压验电器的发光电压不应高于额定电压的25%。其最小尺寸见表6-2。

（三）临时接地线

临时接地线装设在被检修区段两端的电源线路上，用来防止突然来电和防止邻近高压线路的感应电的危险，临时接地线也用作放尽线路或设备上残留电荷的安全器材。

临时接地线主要由带透明护套的软导线、绝缘棒和接线夹组成。3根短的软导线是接向三相导体用的，一根长的软导线时接向接地线用的。临时接地线的接线夹必须坚固有力，软导线应采用截面积25mm²以的多股软裸铜线，各部分连接必须牢固。

（四）遮栏

遮栏主要用来防止工作人员无意碰到或过分接近带电体，也用作检修安全距离不够时的安全隔离装置。遮栏用干燥的木材或其他绝缘材料制成。在过道和入口等处可装用栅栏。遮栏和栅栏必须安装牢固，并不得影响工作。遮栏高度及其与带电体的距离应符合屏护的安全要求。

（五）标示牌

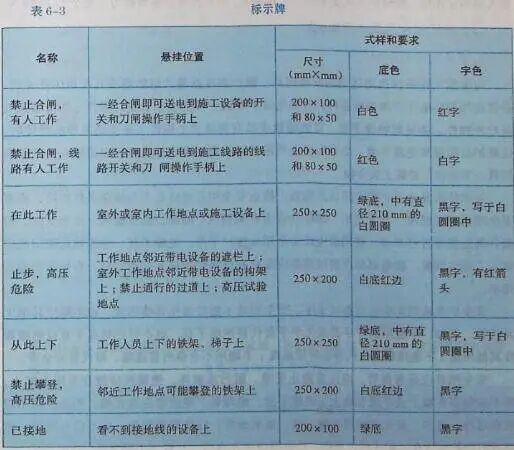

标示牌用绝缘材料制成。其作用是警告工作人员不得过分接近带电部分，指明工作人员准确的工作地点，提醒工作人员应当注意的问题，以及禁止向某段线路送电等。标示牌种类很多，标示牌的式样和悬挂位置见表6-3。

（六）登高安全用具

登高安全用具包括梯子、高凳、脚扣、登高板、安全带等专用用具。

梯子和高凳应坚固可靠，能承受工作人员及其所携带工具的总重量。梯子分人字梯和靠梯两种。为了避免靠梯翻倒，靠梯梯脚与墙之间的距离不应小于梯长的1/4;为了避免滑落，梯子脚与地面保持75°左右的角度。为了限制人字梯的开脚度，其两侧之间应加拉链或拉绳。为了防滑，在光滑地面上使用的梯子，梯脚应加绝缘套或橡胶垫;在泥土地面上使用的梯子，梯脚应加铁尖。

脚扣是登杆用具，其主要部分用钢材制成。木杆用脚扣的半圆环和根部均有突出的小齿，以刺入木杆起防滑作用。水泥杆用脚扣的半圆环和根部装有橡胶套或橡胶垫起防滑作用。脚扣有大小号之分，以适应电杆粗细不同的需要。

登高板也是登高安全用具，主要由坚硬的木板和结实、柔软的绳子组成。

安全带是防止坠落的安全用具。安全带用皮革、帆布或化纤材料制成。安全带有两根带子，大的绕在电杆或其他牢固的构件上起防止坠落的作用，小的系在腰部偏下部位起人体固定作用。安全带的宽度不应小于60mm。绕电杆带的单根拉力不应小于2206N。

二、电工安全用具使用和试验

1.安全用具的使用

应根据工作条件选用适当的安全用具。操作高压跌落式熔断器或其他高压开关时，必须使用相应电压等级的绝缘杆，并戴绝缘手套或干燥的线手套进行操作;如雨雪天气在户外操作，必须戴绝缘手套、穿绝缘靴或站在绝缘台上操作;更换熔断器的熔体时，应戴护目眼镜和绝缘手套，必要时还应使用绝缘夹钳;空中作业时，应使用合格的登高用具、安全带，并戴上安全帽。

每次使用安全用具前必须认真检查。检查安全用具规格是否与线路条件相符，检查安全用具有无破损、有无变形、绝缘件表面有无裂纹、啮痕、是否脏污、是否受潮，检查各部连接是否可靠等。使用前应将安全用具擦拭干净。绝缘手套、绝缘靴在使用前应

做人工充气试验。验电器每次使用前都应先在有电部位验试其是否完好，以免给出错误指示。

安全用具使用完毕也应擦拭干净。安全用具不能任意作其他用途，也不能用其他工具代替。例如，不能用医疗手套或化学手套代替绝缘手套，也不得把绝缘手套或绝缘靴作其他用途;不能用短路法代替临时接地线;不能用不合格的普通绳、带代替安全带。

安全用具应妥善保管，应注意防止受潮、脏污或破坏。绝缘杆应放在专用木架上，而不应斜靠在墙上或平放在地上;绝缘手套、绝缘靴、绝缘鞋应放在箱、柜内，而不应在过冷、过热、阳光曝晒或有酸、碱、油的地方，以防胶质老化，并不应与坚硬、带或脏污物件放在一起或压以重物。验电器应放在盒内，并置于干燥之处。

2.安全用具试验

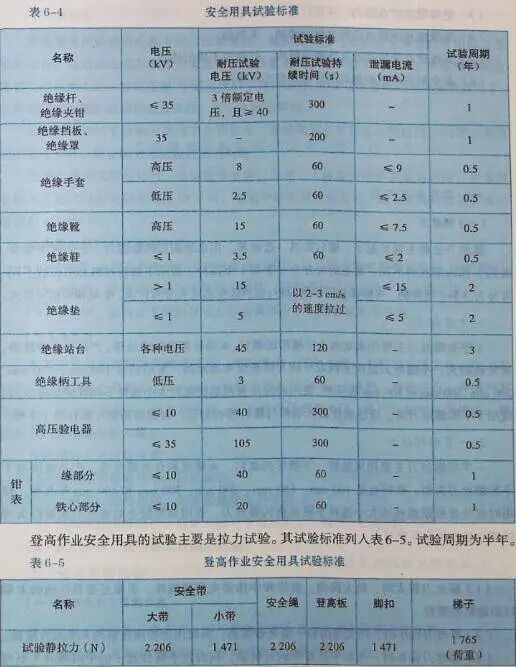

防止触电的安全用具的试验包括耐压试验和泄漏电流试验。除几种辅助安全用具要作两种试验外，一般只要求作耐压试验。使用中安全用具的试验内容、标准、周期见表4。对新安全用具的要求应当严格一些。例如，新的高压绝缘手套的试验电压为12kV、泄漏电流为12mA;新的高压绝缘靴的试验电压为20kV、泄漏电流为10mA等。

三、存放

安全用具使用完毕后，应存放于干燥通风处，并符合下列要求∶

（1）绝缘杆应悬挂或架在支架上，不应与墙接触。

（2）绝缘手套应存放在密闭的橱内，并与其它工具仪表分别存放。

（3）绝缘靴应放在橱内，不应代替一般套鞋使用。

（4）绝缘垫和绝缘台应经常保持清洁、无损伤。

（5）高压试电笔应存放在防潮的匣内，并放在干燥的地方。

（6）安全用具和防护用具不许当其它工具使用。
