水位表的使用操作及故障处理

水位表的使用操作及故障处理

一、任务分析

介绍水位表作用、结构和特点，使司炉人员能够正确操作和使用水位表。

二、相关专业知识

（一）水位表的作用

水位表是锅炉设备中的重要的三大安全附件之一。它是用来显示锅筒（锅壳）内水位高低的仪表。司炉人员可以通过观察水位表并调节锅炉的水位，防止发生锅炉的满水或缺水事故。

（二）水位表的结构

锅炉上常用的水位表有玻璃管式和玻璃板式。上锅筒位置较高的锅炉还应加装低地位水位表。

1.玻璃管式水位表

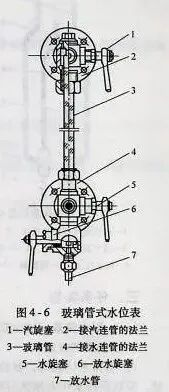

玻璃管式水位表的构造如图4-6所示。它由玻璃管、汽连管、水连管、汽旋塞、水旋塞、放水旋塞等部分组成。图中三个旋塞的手柄都是向下的，表明汽旋塞和水旋塞都是通路，而放水旋塞是闭路。

玻璃管式水位表结构简单，拆换方便，但显示水位不够清晰，玻璃管容易破碎，适用于工作压力不超过1.6MPa的小型锅炉。

2.玻璃板式水位表

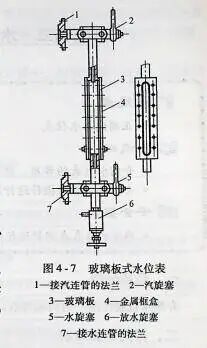

玻璃板式水位表主要由玻璃板、金属框盒、汽旋塞、水旋塞和放水旋塞等构件组成，如图4-7所示。

玻璃板式水位表能耐更高的压力和温度，不易泄漏，显示水位清晰。但结构较为复杂，多用于中高压锅炉。

双色水位表的基本结构与一般玻璃板水位表相似，但它利用汽液两相的不同折射得到红绿色彩，使表内蒸汽部分显示红色，锅水部分显示绿色，汽液界限明显，无论白天和夜晚、距离远近都便于监视。适用于工作压力在3.8MPa以下的锅炉。

3.低地位水位表

低地位水位表分重液式和轻液式两种。当水位表比司炉操作平台高6m时，应在司炉操平台上加装低地位水位表。

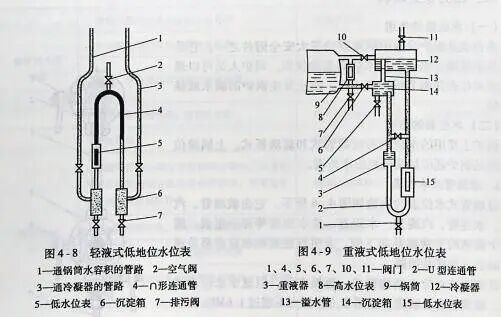

轻液式低地位水位表主要由n形连通管、空气阀、沉淀箱、排污阀等部分组成，如图4-8所示。n形连通管是低地位水位表的主要部分，内装轻液，轻液常用机油、煤油和汽油，按不同比例配成的混合液。

重液式低地位水位表主要由U形连通管、冷凝器、膨胀器、溢水管等部分组成，如图4-9所示。U形管是低地位水位表的主要部分，内装重液，重液通常为三氯甲烷或四氯化碳等。

三、任务实施

（一）对水位表的安全技术要求

1.水位表的安装

1）安装水位表前，要检查各部位是否堵塞。在冬季，一定要等水位表升至室温后再安装，安装后待水位表预热后再用。

2）新水位表使用时应冲洗。

3）每台锅炉至少应装设两个彼此独立的水位表，蒸发量大于或等于2t/h的锅炉还应装设高低水位报警器。蒸发量小或等于0.5t/h的锅炉，可以装一个水位表。

4）水位表应装在便于观察、冲洗和更换玻璃板（管）、云母片的地方，并要有足够的照明。

5）用两个及以上玻璃板或云母片组成的水位表，能够保证连续指示水位。

6）水位表应有放水阀门（或放水旋塞）和接到安全地点的放水管。

7）水位表（或水表柱）和锅筒（锅壳）之间的汽水连接管上，应装有阀门。锅炉运行时阀门必须处于全开位置。

8）连接管的内径不应小于18mm，连接管应尽可能地短，若长度超过500mm或有弯曲时，内径应适当放大。

9）汽旋塞、水旋塞及放水旋塞的内径，及水位表玻璃管的内径，都不得小于8mm。

10）水位表应有指示最高、最低安全水位的明显标志。水位表玻璃板（管）的最低可见边缘应比最低安全水位低25mm，最高可见边缘应比最高安全水位高25mm。对于锅壳锅炉，水位表玻璃板（管）下部可见边缘的位置应比最高火界至少高75mm。对于直径小于或等于1500mm的卧式锅壳锅炉，水位表玻璃板（管）的下部可见边缘的位置应比最高火界至少高50mm。

11）当水位表距离司炉操作平台高于6m时，应在司炉操作平台上加装两个低地位水位表。在判断和处理锅炉缺水和满水事故时，应以锅筒上的水位表的水位为准。

2.水位表的使用与维护

1）应保持水位表的清洁明亮。

2）玻璃管式水位表应有防护装置（如保护罩、快开阀、自动闭锁珠等），但不得妨碍观察真实水位。

3）锅炉运行时，必须同时打开水位表的汽旋塞和水旋塞。

4）经常检查水位表各旋塞、密封垫处，严禁有泄漏。

5）锅炉运行中，发现水位表内水面静止不动时，应及时冲洗水位表。

6）应根据锅炉用水的水质情况，确定每班冲洗水位表的次数。

7）低地位水位表的玻璃板一般在运行中不冲洗，但每班应检查1~2次，并经常和锅筒上的水位表对照其水位指示是否相符。

8）高低水位报警器应定期作报警试验和清除下部的污物，保持报警器的灵敏可靠。

（二）水位表的冲洗

下列情况应对水位表进行冲洗∶

1）锅炉点火之前。

2）锅炉点火后，压力开始上升时。

3）两组水位表出现水位差，需要校对时。

4）水位表液面波动较小，对其指示有怀疑时。

5）更换玻璃管后。

6）司炉人员交接班前。

（三）水位表的冲洗操作步骤

1）冲洗水位表时，动作要缓慢均匀，不要猛开猛关旋塞。

2）先开启水位表的放水旋塞，使汽、水连接管及玻璃板（管）同时冲洗。

3）关闭水旋塞，冲洗汽旋塞、汽连管和玻璃板（管）。

4）开启水旋塞，关闭汽旋塞，冲洗水旋塞和水连管。

5）开启汽旋塞，关闭放水旋塞，观察水位上升情况。若水位迅速上升与另一只水位表一致、并有轻微波动，说明水位表良好若水位上升缓慢，重新冲洗水旋塞和水连管若水位上升后，水位高于另一只水位表水位，重新冲洗汽旋塞和汽连管。

（四）更换玻璃板（管）的操作步骤

1）戴好防护面罩和手套，侧身先关闭水旋塞，再关闭汽旋塞。

2）用螺钉扳手轻轻旋松玻璃板（管）上下压盖，取出（破碎的）玻璃板（管），再把上下压盖和上下填料槽中的橡胶填料取出，并清除槽中的杂物和水垢。

3）换上新的玻璃板（管），玻璃板（管）要垂直放置，不能直接顶在水位表的两端。如果橡胶填料基本老化，应同时更换。

4）缓慢拧紧上下压盖，但不要拧得太紧。

5）微开汽旋阀，对玻璃板（管）进行预热，板（管）内有潮气出现时，开启放水旋塞，再稍开水旋塞。然后逐步关闭放水旋塞，开大汽旋塞和水旋塞，使水位表正常运行。

（五）重液式低地位水位表换液操作

锅炉运行日久，重液易被杂质污染，而使水位模糊不清，因此必须及时更换，如图4-9所示。操作顺序如下：

1）开启阀门11，关闭阀门4和阀门5。

2）开启阀门11泄压，开启阀门5排除重液和存水。

3）由阀门11灌入清水，并通过间断关闭与开启阀门5冲洗U形管。

4）关严阀门5，由阀门11加入适量的清洁重液，再准满清水。

5）关严阀门11，然后双手同时开启阀门4和阀门5，再关严阀门10，约0.5h后，重液液面即可正确反映锅炉内的真实水位。

（六）水位表常见故障与处理

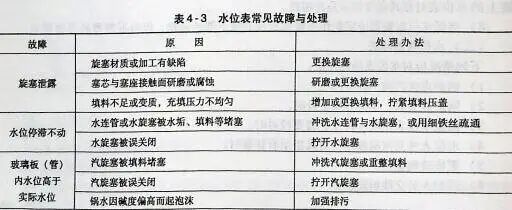

水位表常见故障与处理见表4-3。
