电流和电压测量分别用电流表和电压表作为测量仪表。

一、电流的测量

1.直流电流的测量

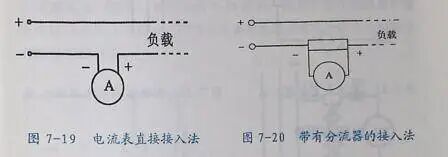

测量直流电流时，电流表应与负载串联在电路中，并注意仪表的极性和量程，如图7-19所示。测量直流大电流应配用分流器，如图7-20所示。在带有分流器的仪表测量时，应将分流器的电流端钮（外侧二个端钮）串接入电路中，表头由外附定值导线接在分流器的电位端钮上（外附定值导线与仪表、分流器应配套）。

测量过程中需要注意的是∶

（1）极性不能接错，要满足电流从电流表的"+"端流入，"一"端流出的要求，如果极性接反，会使电流表的指针反向偏转。

（2）要根据被测电流的大小来选择适当的仪表，例如安培表、毫安表或微安表。使被测的电流处于该电表的量程之内，如被测的电流大于所选电流表的最大量程，则电流表会因过载而被烧坏。因此，在测量前应对电流的大小作估计，当不知被测电流的大致数值时，先使用较大量程的电流表试测，然后根据指针偏转的情况，再转换适当量程的仪表。

2.交流电流的测量

测量交流电流时，电流表应与负荷串联在电路中。

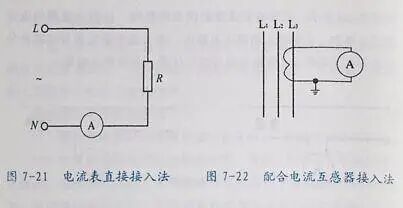

如果测量高压电路的电流时，电流表应串接在被测电路中的低电位端，如图7-21所示。若测量的电流值较大时，如大于5A时，一般需要配合电流互感器进行测量，如图7-22所示。

二、电压的测量

1.直流电压的测量

如图7-23所示，电压表应并联在线路中测量。测量时应根据被测电压的大小选用电压表的量程，量程要大于被测线路的电压，否则有可能损坏仪表。测量直流电压时，还应注意仪表的极性标记，将表的"+"端接电路的高电位点，"—"端接电路的低电位点，以免指针反转而损坏仪表。

2.交流电压的测量

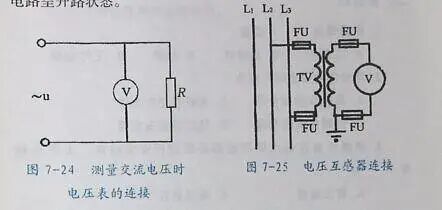

测量交流电压时，电压表应并联在线路中测量。接线如图7-24所示。若测量较高的交流电压如600v以上时，一般都要配合电压互感器来进行测量。接线如图7-25所示。测量中要注意的是不能将电压表串联入电路中，因为电压表的电阻非常大，串入电路将使电路呈开路状态。
