常用电工仪表使用

常用电工仪表使用

一、万用表

万用表是电工测量中常用的表计，用来测量交、直流电压、电流和电阻。万用表有数字式和指针式两种。指针式测量时指针稳定，便于测量，常常被采用。

1. 万用表的结构

在万用表的面板上装有刻度盘、转换装置、插孔（接线座）以及零位调节等，如图11-1所示。

刻度盘上有多条标度尺，标度尺标有各种量程刻度。在标度尺的两端标有测量种类符号。转换装置是一套转换开关，通过它来选择测量种类和量程。

2.万用表使用方法

（1）测交、直流电流。通过转换装置将选择开关置于测量交、直流即AC（mA）、DC（mA）位置。用表笔将电表串联接入被测电路。如果测量直流电流，红表笔接电流流入端，黑表笔接电流流出端。应将量程开关置于适当位置，如果无法估计被测电流大小，则必须从最大量程起测，然后再选用适当量程档。一般应使指针偏转到满刻度的2/3为宜。

（2）测交、直流电压。通过转换装置将选择开关置于测量交、直流电压即AC（V）或DC（V）位置。测交流电压将表笔并联在被测电路两端，且接触应紧密;测直流电压，红表笔接高电位端，黑表笔接低电位端。应将量程开关置于适当位置，在电路电压未知情况下，应先用表最高一档测试，然后逐级换用低档直到表偏转到刻度2/3为宜。在测量中不得拨动转换开关。当测量1000V及以上电压时，必须做好安全措施，身体要与大地良好绝缘，并用一只手夹两支表笔测量，以防止触电。

（3）测电阻。将被测电阻一端与原线路断开，并切断电源。将开关置于"Ω"档的适当量程，先进行调零∶两表笔短路，用欧姆调零旋钮使指针指在"Ω"标尺的"0"位置，每调换一次量程都要调零一次。用两表笔接触电阻两端，并将读数乘以所选量程倍率，即为实测电阻值。

（4）万用表使用后，应将选择开关旋到0档位置或交流电压最高档上。

二、钳形电流表

钳形电流表是利用电磁感应原理制成的一种电工仪表，它具有测量电流、电压、电容等多种功能。在电缆工程的应用中，主要用于测量电缆接地系统中接地电流的大小，来判断接地系统的正确性和完整性。

1.组成

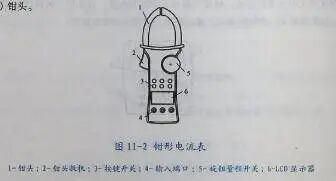

如图11-2所示，钳形电流表主要由以下几部分组成。

（1）钳头。

（2）钳头扳机。

（3）按键开关。

（4）输入端口。

（5）旋钮量程开关。

（6）LCD显示器。

2.测量

（1）为避免电击，在测量前应取出仪表的测试表笔。

（2）按下扳机张开钳口，卡人一根单独的电缆，钳头口一定闭合。如卡人两个或两个以上的导体，测量将无效，同时为保证测量精度，被测导体应位于钳口的中心位置。

（3）将功能选择开关旋转到相应的量程档。如果不知道被测电流的大小，应将功能开关置于最高量程，再逐步调低。

（4）读取液晶显示器上的被测电流值。

3.安全使用注意事项

（1）检查表笔，绝缘应完好无损。无断线、脱头和铜线露裸现象。

（2）检查仪表壳体，应无破裂损坏现象。

（3）按测量需要，应将量程功能开关置于正确位置。

（4）当改变量程或功能时，任何一根表笔均要与被测电路断开。

（5）在测量高压时，应谨慎小心避免触电，特别是不要接触被测电路并保持一定距离，以确保人身安全。

（6）当使用仪表进行测量时，绝对不要打开电池盖，以免有触电危险。

（7）在进行电流测量时，务必将表笔从仪表上取出。

（8）虽然有自动关机功能，但测量完毕后，还要即关电源。仪表长时间不用时，应取出电池，以免漏液。

三、相位表

相位表是一种很易自制的专用仪器。

1.相位表的组成

它由电池盒和电池电压极性显示器两部分组成，这两部分的性能如下;

（1）电池盒是由两个干电池串联组成输出直流电压为3V的简单器具，一般将正极用红线、负极用绿线引出。

（2）电池电压极性显示器就是一只3V电压表或半导体发光二极管加限流电阻的简单器具，其所用电压表的等级不限，其表示极性的引线颜色应同电池盒的一致。

2.使用和保养的注意事项

（1）电池盒使用时，应注意电池极性的引出线是否和电池极性显示器的引出线一致。为防止产生错误，使用前两者必须核对无误后，方可用于电缆核相。

（2）电池盒必须经常检查保持有电和干电池应无电液渗出现象，不使用时应防止引出线短路漏电。

（3）相位表的电池极性显示器，要能显示电池的极性，携带时应避免剧烈的振动或撞击，以免损坏。

四、绝缘电阻表、接地电阻表

1.绝缘电阻表（也称摇表）

绝缘电阻表是用来测量电缆或电气设备绝缘电阻的，有高阻计、手动指针式和电动数字式三种。

（1）性能结构。

①每种绝缘电阻表的输出电压是定的，有100V、500V、1000V、2500V、5000V共6种，以供不同电压等级的电缆测量用（数字绝缘电阻表有10000V等级的）。

②手动绝缘电阻表的转速为120r/min。

③各种绝缘电阻表的测量范围均为0~∞。

（2）使用方法和保养的注意事项。

①绝缘电阻表上共有E（或地）、L（或火）、G（或屏蔽）的三个测量用引出端子，一般情况下，用E接电缆的接地部分，L接线芯。当电缆的终端污染严重影响测量时，应采用屏蔽进行测量，即在两终端的被测相绝缘瓷套管的上端加一金属环，并使金属环和G端连接，这样就可使绝缘套管上的漏电电流不经过绝缘电阻表表计，从而使测量正确。绝缘电阻表在测量接线时必须注意∶E引线必须接电缆的接地部分，测量的值才较正确。

②使用前必须先检验绝缘电阻表是否良好，然后再使。检验的方法为∶当启动绝缘电阻表后，L和E分开时表计指示应是"。"，L和E直接相连时表计指示应为"0"。

③不同电压等级的电缆，为使测量结果较能反映电缆绝缘性能，应采用相应输出电压的绝缘电阻表，例如摇测1kV及以下低压电缆，应选用500V或1000V的绝缘电阻表。摇测10kV及以上电缆，应选用2500V或5000V的绝缘电阻表。

④由于绝缘电阻表的输出电压较高，对人体有一定的危害，故测量用的表上引线应保持具有良好的绝缘性能，并在使用时应戴绝缘手套，在测量进行时应有专人监护电缆线路的两端，不让非测量人员接触电缆线路的端头，以防触电。

⑤测量时被测电缆不允许带电，故测量前必须切断电源、放尽剩余电荷。由此应特别注意∶在测量时若接线中断后也应同样认真处理，切不可因间隔时间极短而马上接上，这样容易损坏绝缘电阻表。测量完成后，应先从电缆上移开"L"线，再停止摇动绝缘电阻表，防止电缆中储存的电压反向击坏绝缘电阻表。

⑥绝缘电阻表携带或使用时，应避免较大的振动和撞击。

⑦由于绝缘电阻表使用时，内部电压较高，则需要保持其高的绝缘性能，故保管时应放置在干燥的地方，避免因受潮而降低绝缘性能。

⑧绝缘电阻表是一种计量仪器，故必须定期送专业检验部门做检验，以保证测量的正确性。

2.接地电阻表（也称接地摇表）

接地电阻表是测量接地线和接地极对地电阻的一种测量仪表。以下以ZC29型为例进行说明。

（1）性能参数。

①测量时的转速为150r/min。

②测量的阻值范围在 0~100Ω分"×0.1"、"×1"、"×10"三个量程。

（2）使用方法和保养的注意事项。

①接地电阻表内部有检流器，因此在携带使用时更需注意防振，必须放置在有避振的箱内。

②接地电阻表的测量引出端有四个，两个E用连板在面上连接，当测量小于1Ω的接地电阻时，应打开两个E的连板并分别和被测接地体连接，E、P、C的引出线应接至接地体上三个相距20m的部位上，并必须使P端与接地体的连接位置在E和C端与接地体连接位置的中间。

③摇测时，在初测时应慢些摇，当检流器接近平衡时，方可加快到150r/min的转速，否则检流器会受损、影响准确度，甚至损坏。

④当检流器的灵敏度过高时，探棒可插得浅一些，当检流器的灵敏度过低时，可沿两根探棒注水使其湿润。

⑤接地电阻一般要求应小于5Ω，当大于5Q时应认真分析原因后确认。

⑥电阻表不使用时，应注意放置于干燥处。

⑦接地电阻表是有一定精度的仪器，必须按规定送专业部门进行定期校验和维护，方能保证测量的正确性。
