常用焊条型号的编制方法

常用焊条型号的编制方法

在焊条上端药皮处印有焊条的型号，以便焊工选用时识别。

（1）非合金钢及细晶粒钢焊条 国标《非合金钢及细晶粒钢焊条》（GB/T 5117—2012）规定，非合金钢及细晶粒钢焊条型号由5 部分组成。

1）第一部分用字母"E"表示焊条。

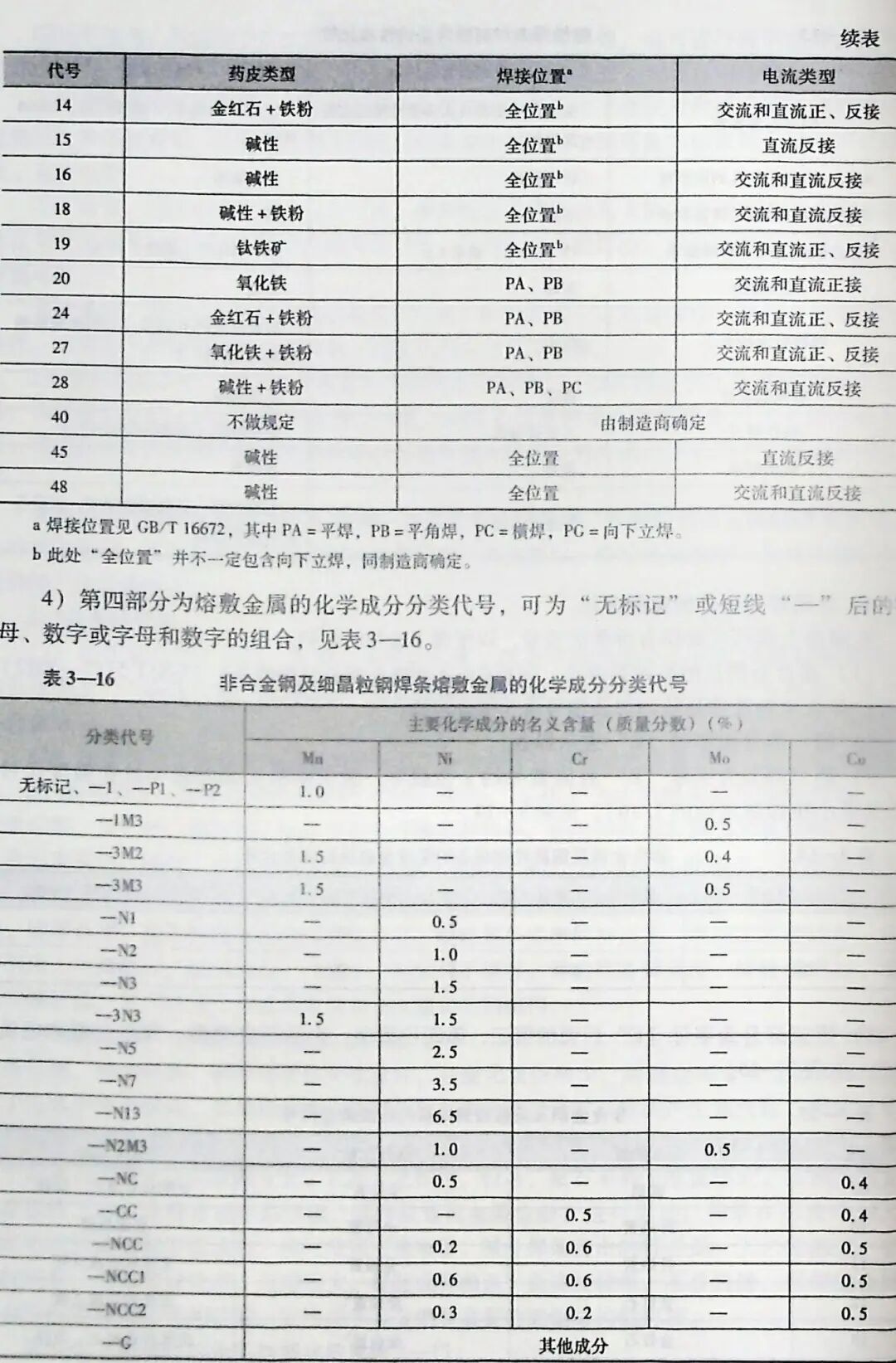

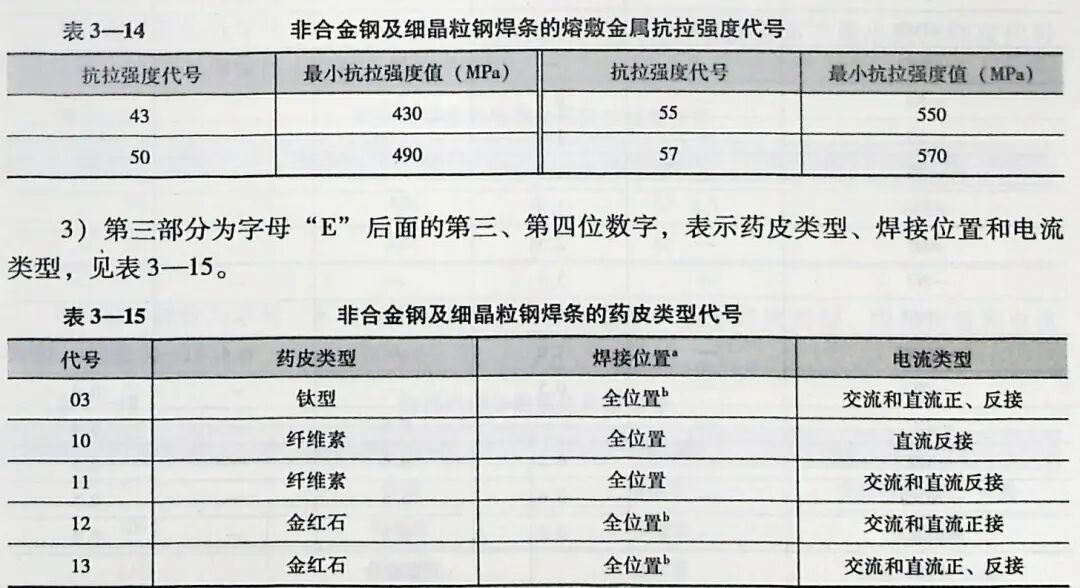

2）第二部分为字母"E"后面紧邻的2位数字，表示熔敷金属的最小抗拉强度代号（即其最小抗拉强度值的 1/10），见表3—14。

5）第五部分为熔敷金属的化学成分代号之后的焊后状态代号，其中"无标记"为焊态，"P"表示热处理状态，"AP"表示焊态和焊后热处理2种状态均可。

6）除以上强制分类代号外，根据供需双方协商，可在型号后依次附加可选代号。字母"U"表示在规定试验温度下，冲击吸收能量可达47J 以上。扩散氢代号"HX"，其中"X"代表15、10 或5，分别表示每100g 熔敷金属中扩散氢含量的最大值（mL）。

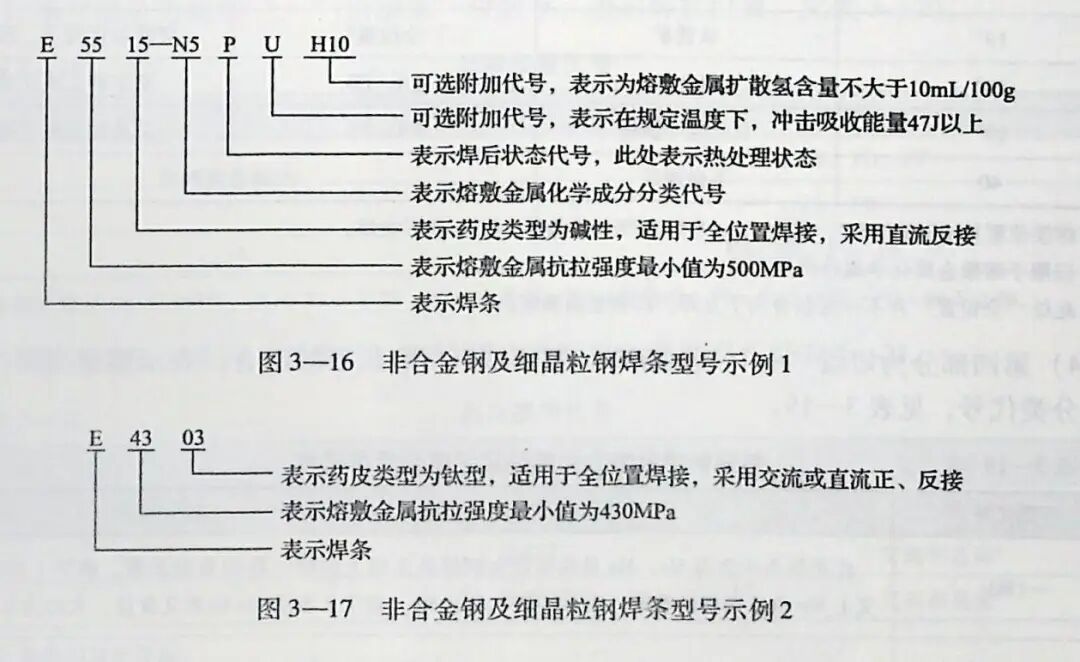

非合金钢及细晶粒钢焊条型号示例如图 3—16、图3—17 所示。

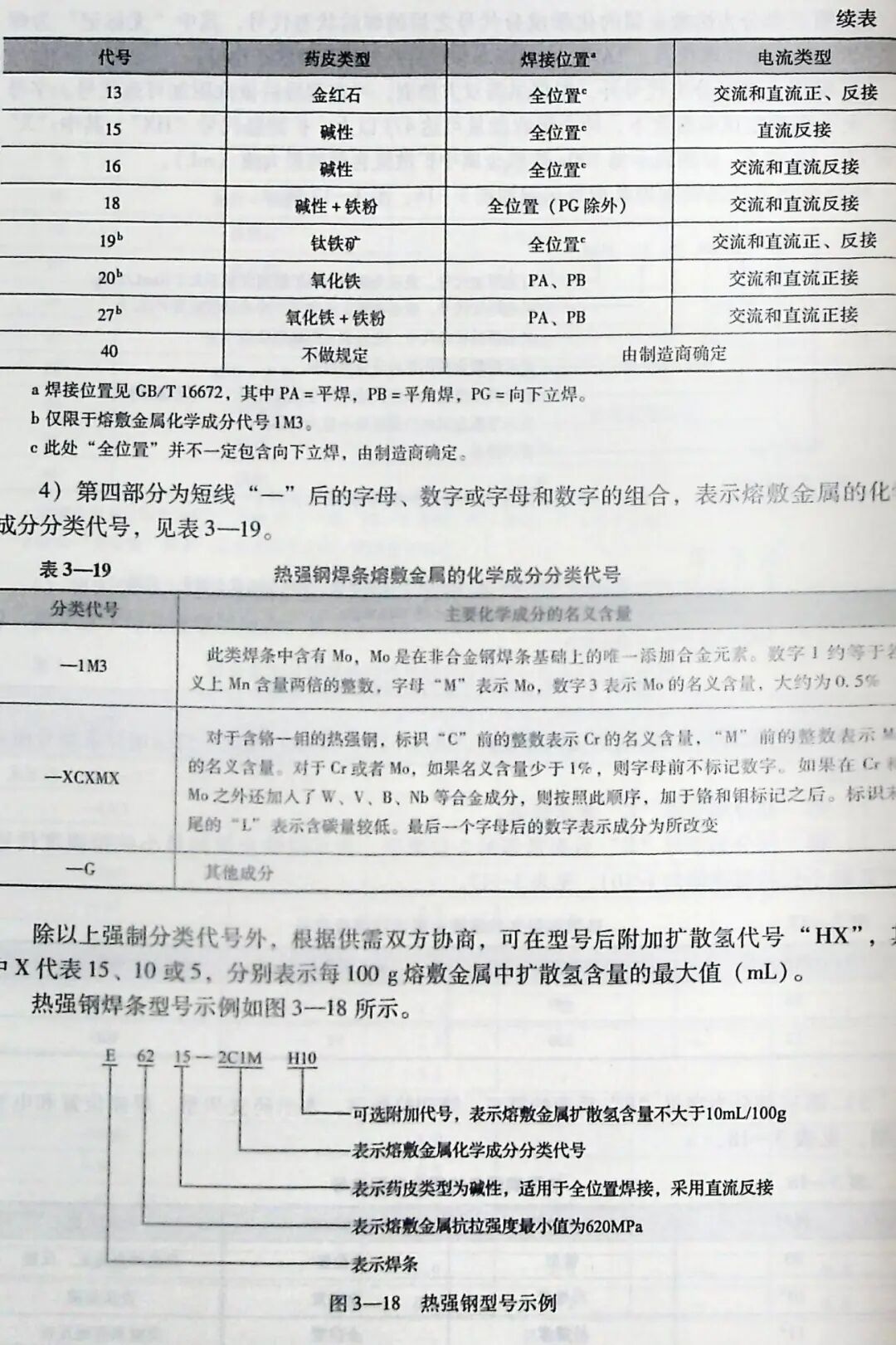

（2）热强钢焊条 国标《热强钢焊条》（GB/T5118—2012）规定，热强钢焊条型号由4部分组成。

1）第一部分用字母"E"表示焊条。

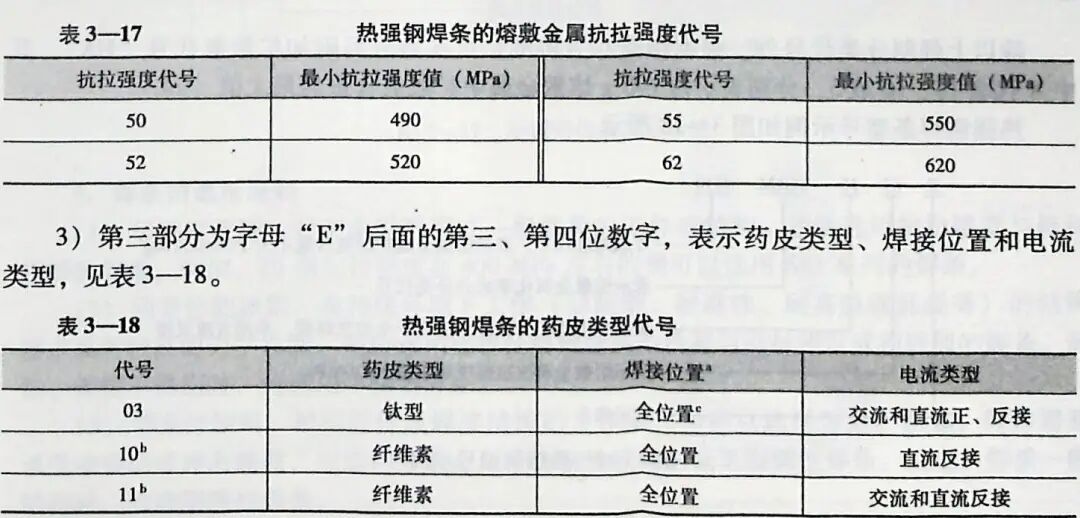

2）第二部分为字母"E"后面紧邻的2位数字，表示熔敷金属的最小抗拉强度代号（即其最小抗拉强度值的1/10），见表3—17。

（3）不锈钢焊条 国标《不锈钢焊条》（GB/T 983—2012）规定，不锈钢焊条型号由4部分组成。

1）第一部分用字母"E"表示焊条。

2）第二部分为"E"后面的数字，表示熔敷金属化学成分分类（具体可见有关标准）。数字后面的"L"表示碳含量低，"H"表示碳含量高。如果有其他特殊要求的化学成分，该化学成分用元素符号表示，放在第二部分的后面。

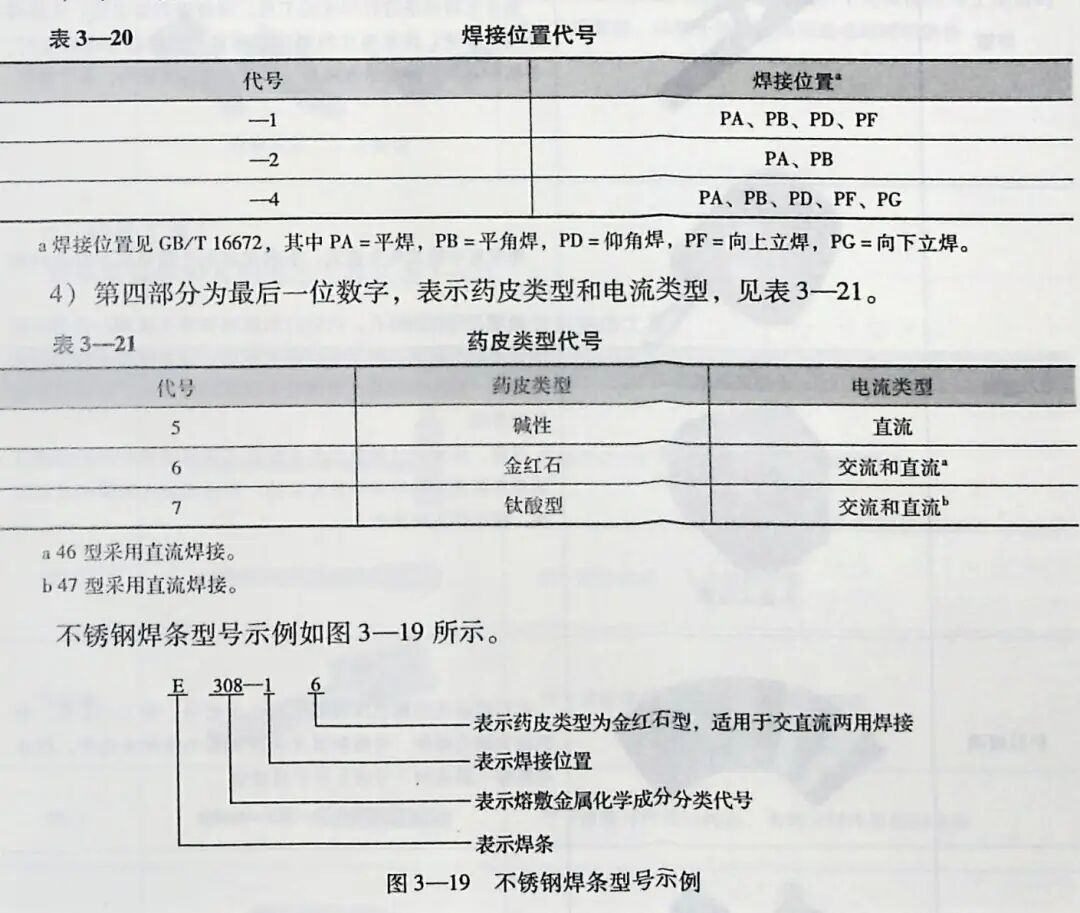

3）第三部分为短线"—"后的第一位数字，表示焊接位置，见表3—20。

5.焊条的选用原则

（1）等强度原则 对于承受静载或一般载荷的工件或结构，通常选用抗拉强度与母材相等的焊条。例如，20 钢抗拉强度在400 MPa 左右的钢可以选用E43 系列的焊条。

（2）同等性能原则 在特殊环境下工作（如耐磨、耐腐蚀、耐高温或低温等）的结构要求具有较高的力学性能，则应选用能保证熔敷金属的性能与母材相近或相近似的焊条。例如，焊接不锈钢时，应选用不锈钢焊条。

（3）等条件原则 根据焊件或焊接结构的工作条件和特点选择焊条。例如，焊件需要承受动载荷或冲击载荷，应选用熔敷金属冲击韧性较高的低氢型碱性焊条。反之，焊接一般结构时，应选用酸性焊条。
