气焊、切割材料及设备第二节

三、乙炔瓶及减压器和使用

1.乙炔瓶

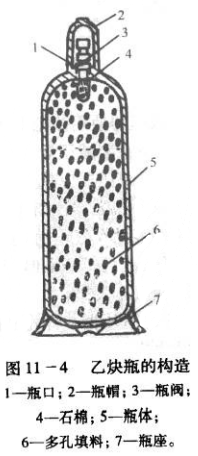

乙炔瓶是一种储乙炔的器具，因乙炔不能高压压入普通钢瓶中，利用乙炔能溶解于丙酮的特性，所以必须把乙炔装人有丙酮的瓶内（图11-4）,乙炔瓶主要由瓶体、瓶阀，瓶帽和瓶内多孔材料（如活性炭,硅藻与石棉纤维等）构成，广泛采用的是硅酸钙瓶、乙炔在使用时把瓶阀打开,溶于丙酮中的乙炔就会分离出来,瓶体喷有白漆，并用红漆标注“乙炔”两字，乙炔瓶的工作压力为1.5MPa，设计压力为3MPa,水压试验压力为6MPa,乙炔瓶的上部记载瓶的容积、质量和制造的年月，使用期间每3个月检验1次。

1）乙炔瓶瓶阀

瓶阀的主要由阀体、阀杆压紧螺母活门和过滤件等组成，乙炔瓶阀体是由低碳钢制成，使用方法与氧气的瓶阀相似。

2）乙炔瓶使用时注意事项

乙炔表面的温度不得超过40℃,其他注意事项与氧气瓶相似，以氧气瓶为准。

2.乙炔减压器

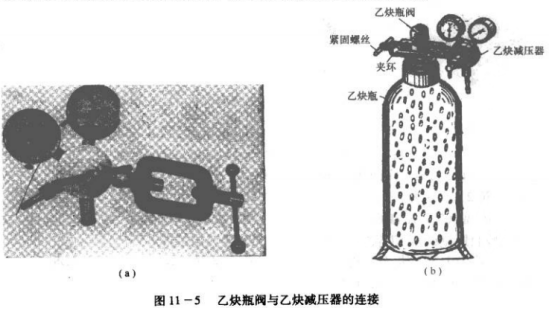

QD-20型单级乙炔减压器，进口最高压力为2MPa,工作压力范围为0.01MPa-0.15MPa,工作原理与QD-1型氧气减压器基本相同，但连接方法为用夹环和紧固螺钉来加固(图11-5)，此减压器装有安全阀，当输出乙炔压力大于0.18MPa时开始放气，在输出压力达到0.24MPa时安全阀打开，还装有高压表(调节范围为0~2.5MPa)低压表调节范围为0~0.25MPa,在乙炔减压上还表示出最大许可工作压力，用红色区表示危险。

减压器使用注意事项：

（1）在装减压器前应首先检查连接螺丝是否相匹配,螺丝扣度是否损坏或不能用。

（2）减压器应禁止接触油污，以免发生事故。

（3）装减压器之前应先将减压器与气瓶的连接处的尘土吹净，然后装上减压器，在开启气瓶时不能站在气瓶的瓶嘴正面和减压器的出气口。

（4）开启减压器时应缓慢调节调压蜾丝,以防止高压气体突然冲入低压室,而使弹性薄膜装置或低压表损坏。

（5）减压器在停止使用时必须把调压螺丝松开,并把减压器内的气体全部放掉，直到低压表针为0。

（6）减压器应避免撞击或振动,避免放置于有腐蚀性介质的地方。

（7）若发现减压器有损坏、漏气或其他事故时，应立即对其进行修复，修整完成后再进行使用。

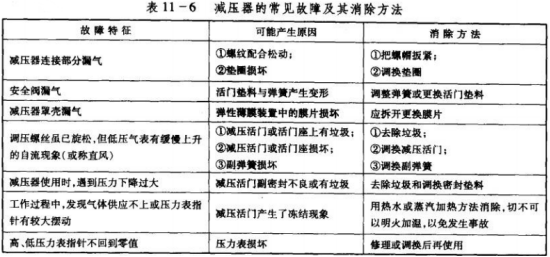

常见的减压器的故障及消除方法如表11-6所列。

四、焊炬与割炬

1.焊炬

1）焊炬的作用和分类

焊炬俗称焊枪，是气焊的主要操作工具，焊炬的作用是将可燃气体与氧气按一定比例进行混合，从焊嘴以一定的速度喷出，为气焊提供燃烧的能源,所以焊枪的好坏直接影响焊接的质量。焊炬按可燃气体与氧气的混合方式分为等压式和射吸式两种；按尺寸和质量分可以分为标准型和轻便型两种；按火焰的数目可分为单火焰和多火焰两种；按使用方法又分为手动和机械两类。

等压式焊枪的可燃气体的压力与氧气的压力相等，因而称为等压式，优点是不易回火，但等压式焊枪不能用低压乙炔，所以采用等压式焊枪的很少。射吸式焊枪，乙炔的流动主要依靠氧气的喷射作用，氧气将乙炔吸收，并混合成一定比例从焊嘴喷出，无论低压乙炔或高压乙炔都能使用，所以使用广泛，常用焊炬参数如表11-7所列。

2)射吸式焊炬的结构和工作原理

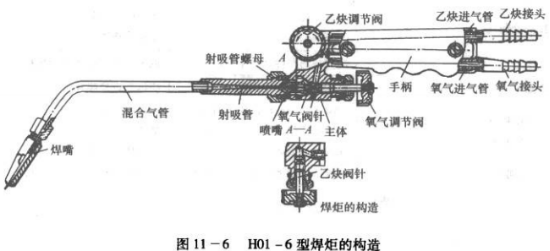

（1）目前使用较为广泛的H01-6射吸式焊枪如图11-6所示，主要由乙炔调节阀、氧气调节阀、喷嘴、射吸管、混合气管、焊嘴、手柄、乙炔管接头和氧气管接头、主体等组成。

（2）在使用时H01-6型焊枪打开氧气调节阀，氧气立即从喷嘴喷射出来，便在焊嘴处形成直空或负压的吸力，这时在打开乙炔调节阀，乙炔就会在进口具集并随氧气进入射吸管，再进入混合管，从焊嘴喷出。利用射吸作用，使高压(0.1MPa~0.8MPa)氧气与压力较低(0.001MPa~0.1MPa)的乙炔均匀地按一定比例混合并以相当高得速度喷出，并保证正常工作。

3.焊枪的使用及故障排除

（1）使用焊枪的注意事项：

应根据焊件的厚度选择合适的焊嘴并将其行紧。

在使用前检验其射吸情况是否正常，先把氧气橡皮气管紧接在氧气的接头上，使焊炬接通氧气，把乙炔阀和氧气阀都打开并用手指按在乙炔的进口处，检查乙炔是否有射吸能力和射吸能力的大小，若乙炔接头处没有吸力则焊枪不能使用，必须进行检修后才能使用，乙炔橡皮气管和氧气橡皮气管要进行加固,如用铁丝等物。

点火应先把氧气调节阀微开，再打乙炔调节阀，用点火器点燃后，要进行火焰的调整，若调节不到想要的火焰能率和氧化焰，就要对焊枪进行检修，观察是否有阻塞和漏气等现象。停止使用后应挂在合适的位置。

在焊接过程中如发生回火，应立即关闭乙炔调节阀，随后关闭氧气调节阀，稍微等一会后再开启各调节阀，这样防止火焰在焊枪内燃烧并且熄灭。

焊枪在停止使用时，应将各调节阀关闭，以防止灰尘的进入，各气体通道不能染油污，焊枪的焊嘴不能碰接,以防焊接气流变形。

（2）焊枪常见故障的排除：

出现放炮和连续灭火的现象，是因为焊枪使用时间过长,乙炔中的杂质特别是氢氧化钙等烟尘在射吸管的内壁上附着太厚所致，排除时采用齐头的钢丝刮除里面的烟灰，尤其是在射吸管孔端头内10mm处，并应清除焊嘴上飞溅的附着物。

没有射吸能力并出现逆流现象，是因为射吸管处有杂质或焊嘴堵塞,若焊嘴没有堵塞应把乙炔橡皮管卸下，用手指堵住焊嘴并开启氧气调节阀使气体倒流，将杂质从乙炔管接头开口吹出，若是焊嘴堵塞可用通针及砂布将飞溅物去除干净。

射吸能力小、火焰小或火焰忽大忽小，是因为氧气阀针积灰较厚、氧气阀针变弯曲、射吸管孔与氧气调节阀不同轴、氧气阀针磨损等,应及时清理积灰和针阀或更换阀针„

在焊接大型焊件或预热焊件时，出现连续灭火等现象,是因为焊嘴和混合气管温度过高或焊嘴松动,这时应关闭乙炔,需将焊嘴浸入水中冷却、拧紧焊嘴或将石棉绳用水进湿，将焊嘴和混合气管缠绕包裹住等方法处理。

五、其他设备及工具

1.橡皮气管和气管接头

1）橡皮气管

橡皮气管分为氧气皮管和乙炔皮管,氧气皮管和乙炔皮管不能相互换用,氧气皮管的工作压力为1.5MPa,试验压力为3MPa,爆破压力不低于6MPa,氧气橡皮气管为黑色，内径为8mm,外径18mm。乙炔橡皮气管为红色，内径8mm,外径为16mm,乙炔皮管的工作压力为0.3MPa。两者都是用优质橡胶加一层麻织物或棉织物等组成。

橡皮气管在使用时长度不能小于5m和大于30m，若大于30m时需要用气管接头接长使用，但必须用铁丝等物把接头处接牢固。

2）橡皮气管的接头

橡皮气管的接头是连接橡皮气管与减压器或焊炬所用,橡皮气管的接头上有数个凹槽，主要是为了保证接头牢固和气密性,接头的另一端是螺帽，常用M16×1.5的螺纹，用来直接拧到减压与焊炬上。

2.辅助工具

在气焊作业时使用的辅助工具有钢丝刷、凿子、手锤、锉刀、点火器、活扳手、铁丝、三棱式钢质通针、护目镜及工具箱等。
