电弧焊的辅助设备及常用工具

电弧焊的辅助设备及常用工具

为了保证焊接过程的顺利进行，保障焊工安全,电弧焊时,焊工必须备有各种工具和附具。

一、电焊钳

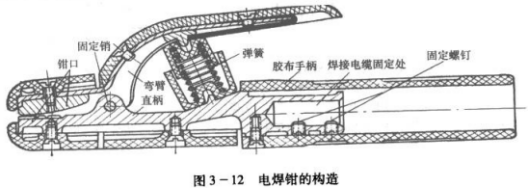

电焊钳的作用是夹住焊条和传导电流，焊钳的构造如图3-12所示，主要由上下钳口、弯臂、弹簧、直柄、胶布手柄及固定销等组成。焊钳的构造好坏,对焊接质量影响很大，对此电焊钳的要求是:导电性能好、重量轻、夹住焊条要牢以及装换焊条方便等。

常用电焊钳的型号及规格如表3-4所列，其导电部分用紫铜制成,焊钳的外壳均用胶布粉压制的绝缘罩壳保护，共中上下钳口的罩壳用绝缘耐热的纤维塑料压制而成，电焊钳依靠弹簧的弹力，牢固地夹住焊条。

二、焊接电缆

焊接电缆的作用是传导焊接电流，对焊接电缆有下列要求：

（1）—般要求使用紫铜软线，并具有一定的截面积和足够的导电能力。

（2）要容易弯曲和柔软性好,便于爆工操作，减低劳动强度。

（3）绝缘性良好，以免产生短路而损坏电焊机。

电焊机采用两根焊接电缆，一根接到电焊钳上，另一根接到焊件上。连接焊件的电缆也可用金属板代替，但与电焊机接线柱的连接必须采用一根较短的电缆，然后再与具有足够导电截面的金属板连接，以保证良好导电。

焊接电缆的长度应根据工作时的具体情况选定,但不要过长。电缆的截面积大小应根据焊接电流大小决定，如表3-5所列。

二、面罩及护目玻璃

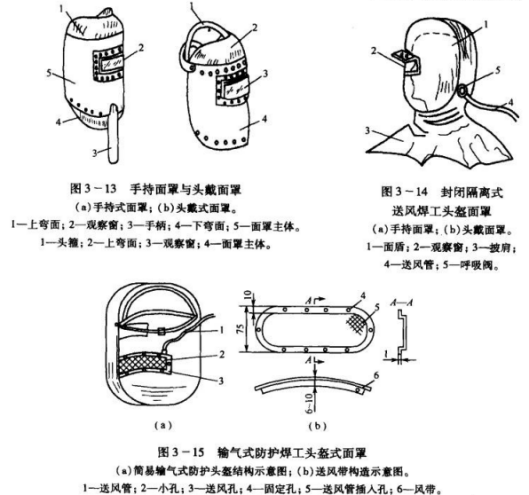

面罩的作用是保护焊工的面部，免受强烈的电弧光和金属飞溅的灼伤。面罩有手持式和头戴式两种形式，如图3-13所示,是常用的的面罩。

另外在特殊工作环境中，如通风不畅通,焊接密封容器内部时，则通常选用封闭送风式面罩（图3-14）和输气式全封闭面眾（阁3-15），从而保护焊工不受有害气体及光的损害。

面罩是由轻而坚韧的深褐色或暗红色纤维纸板制成。在面罩的正面有安置护目玻璃片的铁框,内有弹簧钢片压住护目玻璃，起固定作用。

1.护目玻璃片

也称黑玻璃，用来减弱电弧光的强度，而且还过滤了红外线和紫外线。焊接时焊工通过护目玻璃观察熔池情况，掌握焊接过程而不会使眼睛受弧光灼伤。

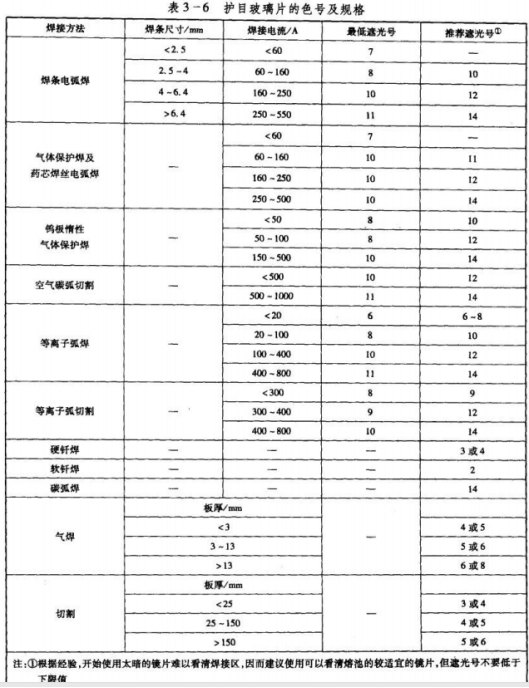

护目玻璃片的颜色是有深浅的，焊工可根据具体情况进行选用，国产的护目玻璃片的色号及规格如表3-6所列。

若焊接、切割中的电流较大，就近又没有遮光号大的滤光片，可将两片遮光号小的滤光片叠起来使用，其保护眼睛的效果相同。把一片号大的滤光片换成两片号小的滤光片的计算公式如下：n=(n1+n2)-1

式中 n——一片滤光片的遮光号；

    n1、n2——两片号小的滤光片遮光号。

焊接过程中，爆工及焊接辅助工必须佩戴符合国家劳动保护标准的面罩和护目镜。否则，受弧光辐射的伤害，会发生急性电光性眼炎，若一个人多次发生电光性眼炎的病症，将使视力下降。也可能因长期受到红外线的伤害，眼睛产生白内障，既影响焊工身体健康,又影响焊工正常工作。

为了防止护目玻璃片被飞溅的金属损坏，必须在护目玻璃片内外各自用普通白玻璃片进行保护。

2.辅助用具

焊工常用的辅助用具有焊条箱、尖头薄头、钢丝刷以及錾子等。这些工具也是保证焊接质量不可缺少的。同时为了防止焊工的手被弧光和飞溅金属损伤以及防止触电，在焊接时，必须戴用皮革制成的手套，穿帆布工作服，戴皮革或帆布制成的脚盖和工作帽以及穿绝缘胶鞋等。另外焊工在敲渣时，还应戴平光眼镜。
