Y3150齿轮机床电气控制电路

一、主电路分析

该机床主电路中有两台电动机（见图1-1）。其中是主轴电动机，使用接触器KM1、KM2控制正、反转，并通过机械传动装置供给刀具旋转、刀架进给及工件转动的动力；M2为冷却泵电动机，由接触器KM3控制其单向运行，给切削工件时输送冷却液。

FU1作M1和M2短路保护，热继电器FR1、FR2分别作M1、M2的过载保护。

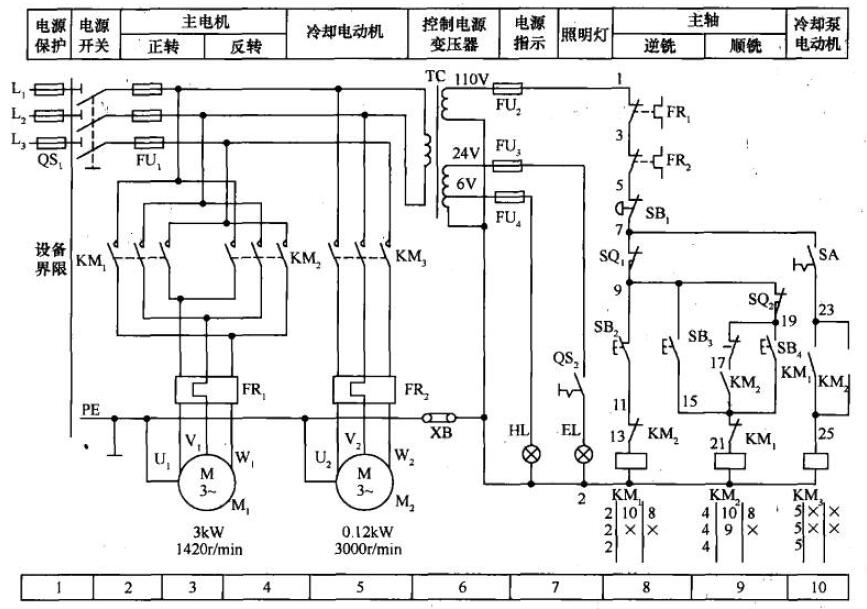

图1-1 Y3150型齿轮机床电气控制电路

二、控制电路分析

1.主轴电动机M1的控制

当按下启动按钮SB4，KM2得电吸合并自锁，其主触点闭合，电动机启动运转，按下停止按钮SB1，KM2失电释放，M1停转。按下点动按钮SB2，KM1得电吸合，电动机M1反转，使刀架快速向下运动；松开SB2，KM1失电释放，M1停转。

按下点动按钮SB3，其动合触点SB3（9-15）图［8］区闭合，使KM2得电吸合，其主触点闭合，电动机M1正转，刀架快速向上运动，SB3的动断触点SB3（19-17）图［9］区断开，切断KM2的自保回路；松开SB3，KM2失电释放，电动机M1失电停转。

2.冷却泵电动机M2的控制

冷却泵电动机M2只有主轴电动机M1启动后，闭合转换开关SA，使KM3得电吸合，其主触点闭合，电动机M2启动，供给冷却液。

三、故障分析

1.合上电源开关，按动SB2按钮，主电动机不转

首先用万用表检查FU1、FU2如果正常，看FR1、FR2过流继电器是否复位，再用万用表顺序检査SB1、SQ1、SB2以及FM1线圈。

2.控制变压器绕组烧毁

检査变压器容童是否过小。注意在维修过程中不准随便改变变压器的容量。

3.照明灯EL不亮

用万用表测量QS2开关是否正常，FU3保险是否熔断，及从EL灯到地是否良好。
